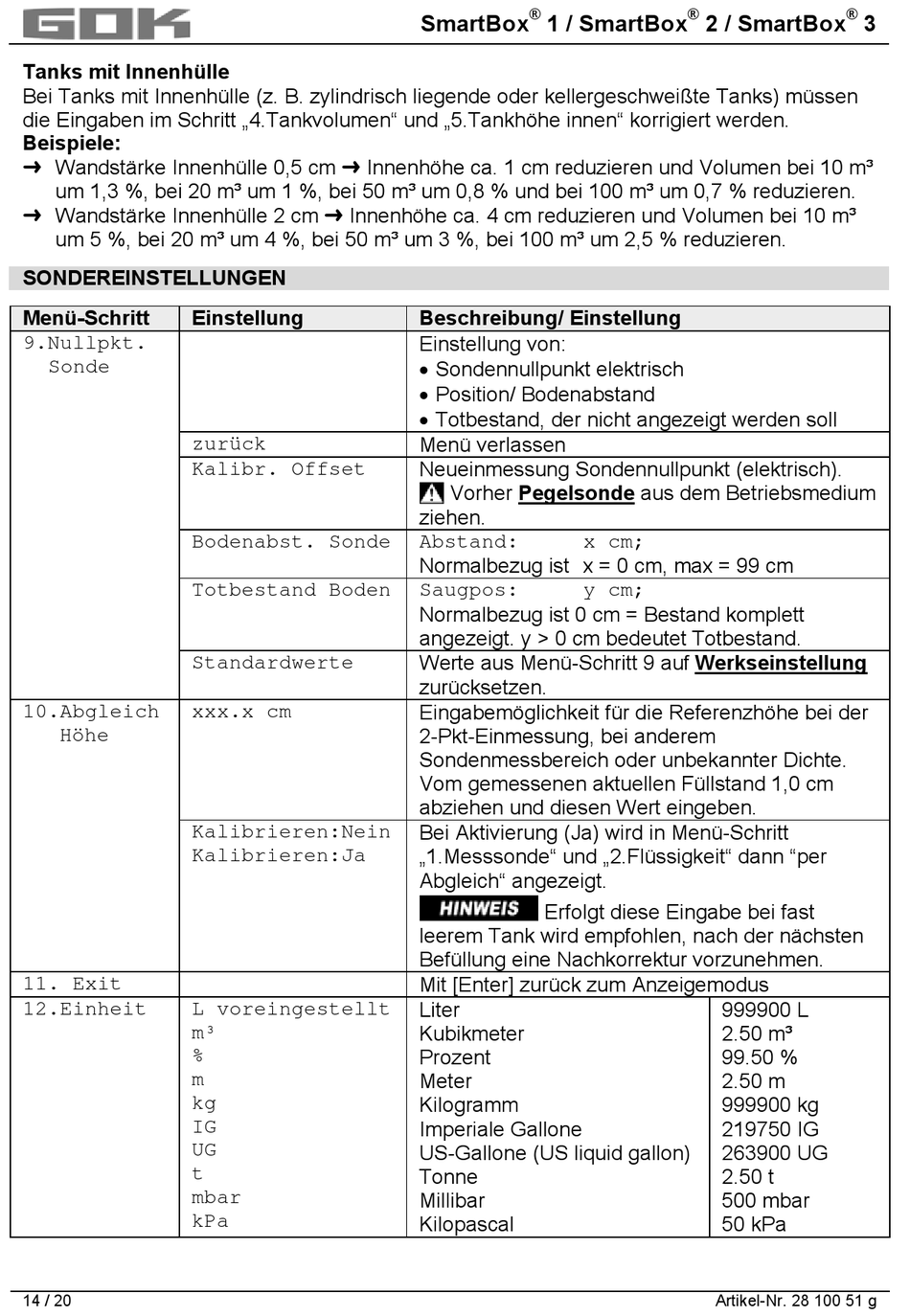

Sondereinstellungen - GOK SmartBox 1 Montage- Und Bedienungsanleitung

Tanks mit Innenhülle
Bei Tanks mit Innenhülle (z. B. zylindrisch liegende oder kellergeschweißte Tanks) müssen
die Eingaben im Schritt „4.Tankvolumen" und „5.Tankhöhe innen" korrigiert werden.
Beispiele:
 Wandstärke Innenhülle 0,5 cm  Innenhöhe ca. 1 cm reduzieren und Volumen bei 10 m³
um 1,3 %, bei 20 m³ um 1 %, bei 50 m³ um 0,8 % und bei 100 m³ um 0,7 % reduzieren.
 Wandstärke Innenhülle 2 cm  Innenhöhe ca. 4 cm reduzieren und Volumen bei 10 m³
um 5 %, bei 20 m³ um 4 %, bei 50 m³ um 3 %, bei 100 m³ um 2,5 % reduzieren.

SONDEREINSTELLUNGEN

Menü-Schritt Einstellung
9.Nullpkt.
Sonde
zurück
Kalibr. Offset
Bodenabst. Sonde
Totbestand Boden
Standardwerte
10.Abgleich xxx.x cm
Höhe
Kalibrieren:Nein
Kalibrieren:Ja
11. Exit
12.Einheit L voreingestellt
m³
%
m
kg
IG
UG
t
mbar
kPa
14 / 20
®
SmartBox 1 / SmartBox
Beschreibung/ Einstellung
Einstellung von:
• Sondennullpunkt elektrisch
• Position/ Bodenabstand
• Totbestand, der nicht angezeigt werden soll
Menü verlassen
Neueinmessung Sondennullpunkt (elektrisch).
Vorher Pegelsonde aus dem Betriebsmedium
ziehen.
Abstand: x cm;
Normalbezug ist x = 0 cm, max = 99 cm
Saugpos: y cm;
Normalbezug ist 0 cm = Bestand komplett
angezeigt. y > 0 cm bedeutet Totbestand.
Werte aus Menü-Schritt 9 auf Werkseinstellung
zurücksetzen.
Eingabemöglichkeit für die Referenzhöhe bei der
2-Pkt-Einmessung, bei anderem
Sondenmessbereich oder unbekannter Dichte.
Vom gemessenen aktuellen Füllstand 1,0 cm
abziehen und diesen Wert eingeben.
Bei Aktivierung (Ja) wird in Menü-Schritt
„1.Messsonde" und „2.Flüssigkeit" dann "per
Abgleich" angezeigt.
Erfolgt diese Eingabe bei fast
leerem Tank wird empfohlen, nach der nächsten
Befüllung eine Nachkorrektur vorzunehmen.
Mit [Enter] zurück zum Anzeigemodus
Liter
Kubikmeter
Prozent
Meter
Kilogramm
Imperiale Gallone
US-Gallone (US liquid gallon)
Tonne
Millibar
Kilopascal
® ®
2 / SmartBox
999900 L
2.50 m³
99.50 %
2.50 m
999900 kg
219750 IG
263900 UG
2.50 t
500 mbar
50 kPa
Artikel-Nr. 28 100 51 g
