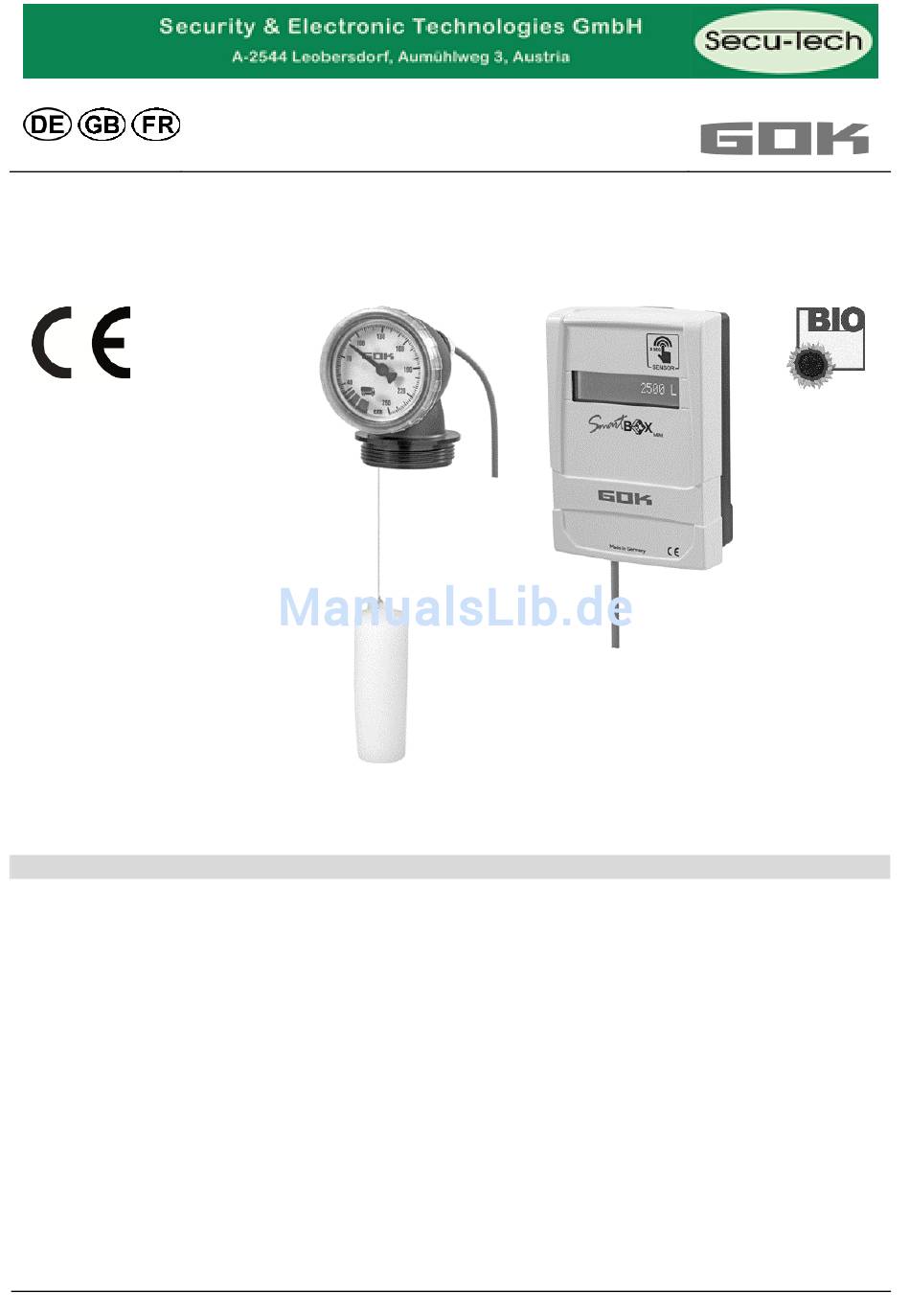

Montage- und
Bedienungsanleitung
®
SmartBox
MINI

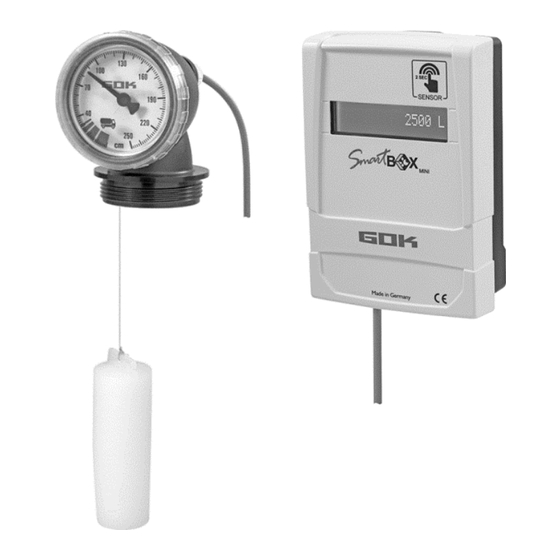

elektronischer Inhaltsfernanzeiger für drucklose Tanks

INHALTSVERZEICHNIS

ZU DIESER ANLEITUNG ......................................................................................................................... 2
SICHERHEITSBEZOGENE HINWEISE ................................................................................................... 2
ZUSÄTZLICHE SICHERHEITSINFORMATIONEN ................................................................................... 2
ALLGEMEINES ........................................................................................................................................ 4
AUFBAU .................................................................................................................................................. 4
BESTIMMUNGSGEMÄSSE VERWENDUNG .......................................................................................... 5
FUNKTIONSBESCHREIBUNG ................................................................................................................ 6
ANSCHLÜSSE ......................................................................................................................................... 6
INBETRIEBNAHME ................................................................................................................................. 7
PROGRAMMIERUNG .............................................................................................................................. 8
MONTAGE SMARTBOX MINI ................................................................................................................ 12
FEHLERBEHEBUNG ............................................................................................................................. 12
INSTANDSETZUNG .............................................................................................................................. 14
WARTUNG ............................................................................................................................................ 14
AUSSERBETRIEBNAHME .................................................................................................................... 14
ENTSORGEN ........................................................................................................................................ 14
GEWÄHRLEISTUNG ............................................................................................................................. 14
TECHNISCHE ÄNDERUNGEN .............................................................................................................. 14
TECHNISCHE DATEN ........................................................................................................................... 15
Originalanleitung / Artikel-Nr. 28 900 50
Füllstandsanzeiger
Typ FSA-E
digitales
Anzeigegerät
Ausgabe 08.2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GOK SmartBox MINI

Inhaltszusammenfassung für GOK SmartBox MINI

  • Seite 1: Inhaltsverzeichnis

    AUFBAU ..............................4 BESTIMMUNGSGEMÄSSE VERWENDUNG ..................5 FUNKTIONSBESCHREIBUNG ........................ 6 ANSCHLÜSSE ............................6 INBETRIEBNAHME ..........................7 PROGRAMMIERUNG ..........................8 MONTAGE SMARTBOX MINI ........................ 12 FEHLERBEHEBUNG ..........................12 INSTANDSETZUNG ..........................14 WARTUNG ............................14 AUSSERBETRIEBNAHME ........................14 ENTSORGEN ............................14 GEWÄHRLEISTUNG ..........................14 TECHNISCHE ÄNDERUNGEN ......................

  • Seite 2: Zu Dieser Anleitung

    ® SmartBox MINI ZU DIESER ANLEITUNG  Diese Anleitung erklärt die Montage und Bedienung des digitalen ® Anzeigegerätes SmartBox MINI.  Dem mechanischen Füllstandsanzeiger Typ FSA-E liegt eine separate Montage und Bedienungsanleitung bei.  Diese Anleitung ist ein Teil des Produktes. ...

  • Seite 3: Allgemeines

    ® SmartBox MINI ALLGEMEINES ® SmartBox MINI ist ein elektronischer Inhaltsfernanzeiger für drucklose Tanks bestehend aus einem digitalen Anzeigegerät mit elektronischer Schnittstelle für den mechanischen Füllstandsanzeiger Typ FSA-E, im Weiteren FSA-E genannt. Bei Berühren des Sensors wird der Tankinhalt, je nach individueller Einstellung, in Liter, Volumenprozent % (V/V) oder als Füllhöhe in Zentimeter für einige Sekunden wiedergegeben.

  • Seite 4: Bestimmungsgemässe Verwendung

     Regenwasser  Harnstofflösung HINWEIS Eine Liste der Betriebsmedien mit Angabe der Bezeichnung, der Norm und des Verwendungslandes erhalten Sie im Internet unter www.gok-online.de/de/downloads/technische-dokumentation. Andere Betriebsmedien auf Anfrage! Betreiberort  Nicht für den Betrieb im Freien geeignet. FUNKTIONSBESCHREIBUNG Der Tankinhalt wird durch eine Messung der Füllhöhe nach dem Schwimmerprinzip bestimmt.

  • Seite 5: Anschlüsse

    ® SmartBox MINI ANSCHLÜSSE Anschluss Verbindungskabel an das digitale Anzeigegerät HINWEIS Das Befestigen des Verbindungskabels erfolgt stromlos bei geöffnetem Gehäusedeckel. Das Verbindungskabel an das digitale Anzeigegerät anschließen:  Weiße Membran für die Kabeldurchführung vorsichtig durchstechen.  Verbindungskabel durch die Kabelöffnung des Gehäuseunterteils führen. ...

  • Seite 6: Inbetriebnahme

    ® SmartBox MINI INBETRIEBNAHME Bedienelemente und Display des digitalen Anzeigegerätes Die Geräteeinstellung erfolgt einmalig bei der Inbetriebnahme. Die Inbetriebnahme des digitalen Anzeigegerätes erfolgt nach dem Anschluss des Verbindungskabels sowie dem Einlegen der Batterien. Nach der Inbetriebnahme arbeitet das digitale Anzeigegerät im Anzeigemodus. Die Anzeige erfolgt in einem 1-zeiligen LCD-Display mit 16 Zeichen.

  • Seite 7: Programmierung

    ® SmartBox MINI PROGRAMMIERUNG: VOR DER PROGRAMMIERUNG DIE ERFORDERLICHEN TANKDATEN ERMITTELN! Disp Sensor maximum maximum Tank- Unit Null Type Height Volume shape 250cm max H= max V= Erst Liter Linear FSA-E 0cm bis 0L bis Touch wenn 150cm 999999L bzw. FSA-E 240cm bereit...
  • Seite 8 ® SmartBox MINI Werkseitig voreingestellte Parameter Menü-Punkt voreingestellte Parameter Unit Liter Sensor Type 250 cm FSA-E maximum Height 250 cm maximum Volume 2500 L Tankshape Linear Diplay Type OnTouch Menü-Punkt Eingabefunktion Eingabewert Unit Auswahl der Anzeigeeinheit Liter Anzeige in Liter Einstellung wählen und mit [Enter] bestätigen.

  • Seite 9: Programmierung Abgeschlossen

    ® SmartBox MINI Menü-Schritt Eingabefunktion Eingabewert Tankshape Auswahl der Tankform linearer Tank; rechteckiger Tank; stehender Zylinder; Linear kellergeschweißter Stahltank Cylinder zylindrischer Tank bis 50 m³ (siehe auch alternativ Zyl. > 50000 L) liegender Zylinder; röhrenförmiger Tank; typische Bauform als Außentank oder Erdtank aus Stahl Ball kugelförmiger Tank Erdtank mit kugelähnlicher Grundform;...

  • Seite 10: Montage Smartbox Mini

    ® SmartBox MINI MONTAGE SMARTBOX MINI Vor der Montage ist das Produkt auf Transportschäden und Vollständigkeit zu prüfen. Die MONTAGE, INBETRIEBNAHME und WARTUNG ist von einem Fachbetrieb nach Wasserrecht vorzunehmen. Voraussetzung für ein einwandfreies Funktionieren der Anlage ist eine fachgerechte Installation unter Beachtung der für Planung, Bau und Betrieb der Gesamtanlage gültigen...

  • Seite 11: Instandsetzung

    ® SmartBox MINI INSTANDSETZUNG Führen die unter FEHLERBEHEBUNG genannten Maßnahmen nicht zur ordnungsgemäßen Wieder-Inbetriebnahme und liegt kein Auslegungsfehler vor, muss das Produkt zur Prüfung an den Hersteller gesandt werden. Bei unbefugten Eingriffen erlischt die Gewährleistung. WARTUNG Austausch der Batterien 1. Schraube des Gehäusedeckels lösen, leere Batterien aus dem Anzeigegerät entnehmen und neue Batterien (3 Batterien Typ AA 1,5V) mit Beachtung der Polung „+“...

  • Seite 12: Technische Daten

     Steel Tank Vertriebspartner: Regler- und Armaturen-Gesellschaft mbH & Co. KG Obernbreiter Straße 2-16 • 97340 Marktbreit / Germany Tel.: +49 9332 404-0 • Fax: +49 9332 404-43 E-Mail: info@gok-online.de • Internet: www.gok-online.de 12 / 12 Artikel-Nr. 28 900 50...
