Datenblatt
Betriebsarten des
Stellantriebs
LED­Anzeige
VD.LE.S6.03
Stellantriebe für die 3-Punkt-Regelung AMV 655/658/659
Diagnose­LEDs
Die dreifarbigen (grün/gelb/rot) Diagnose-LEDs
befinden sich auf der Abdeckung des Stellantriebs.
Sie zeigen die verschiedenen Betriebsarten an.
Reset­Taste (Ausführungen AMV 658)
Die Stellantriebe AMV 658 verfügen über eine
externe Reset-Taste, die sich oben auf der
Abdeckung neben den LEDs befindet. Mit dieser
Taste können Sie den Stand-by-Betrieb ein- oder
ausschalten (einmal drücken). Siehe nächster
Abschnitt für weitere Informationen.
Betriebsarten
• Stand­by­Betrieb (Ausführungen AMV 658)
Drücken Sie die Reset-Taste eine Sekunde lang,
um in den Stand-by-Betrieb zu wechseln. Der
Stellantrieb verbleibt in der aktuellen Position
und reagiert nicht mehr auf Regelsignale. Die
rote LED leuchtet dauerhaft. Sie können den
Stellantrieb manuell mit dem Einstellknopf
(Ausführungen AMV 655/658) oder mit den
Funktionsknöpfen (Ausführungen AMV 658)
betätigen. Diese Betriebsart kann sich bei der
Inbetriebnahme anderer Geräte sowie bei der
Wartung als äußerst hilfreich erweisen.
Drücken Sie die Reset-Taste erneut, um den
Stand-by-Betrieb wieder zu beenden.

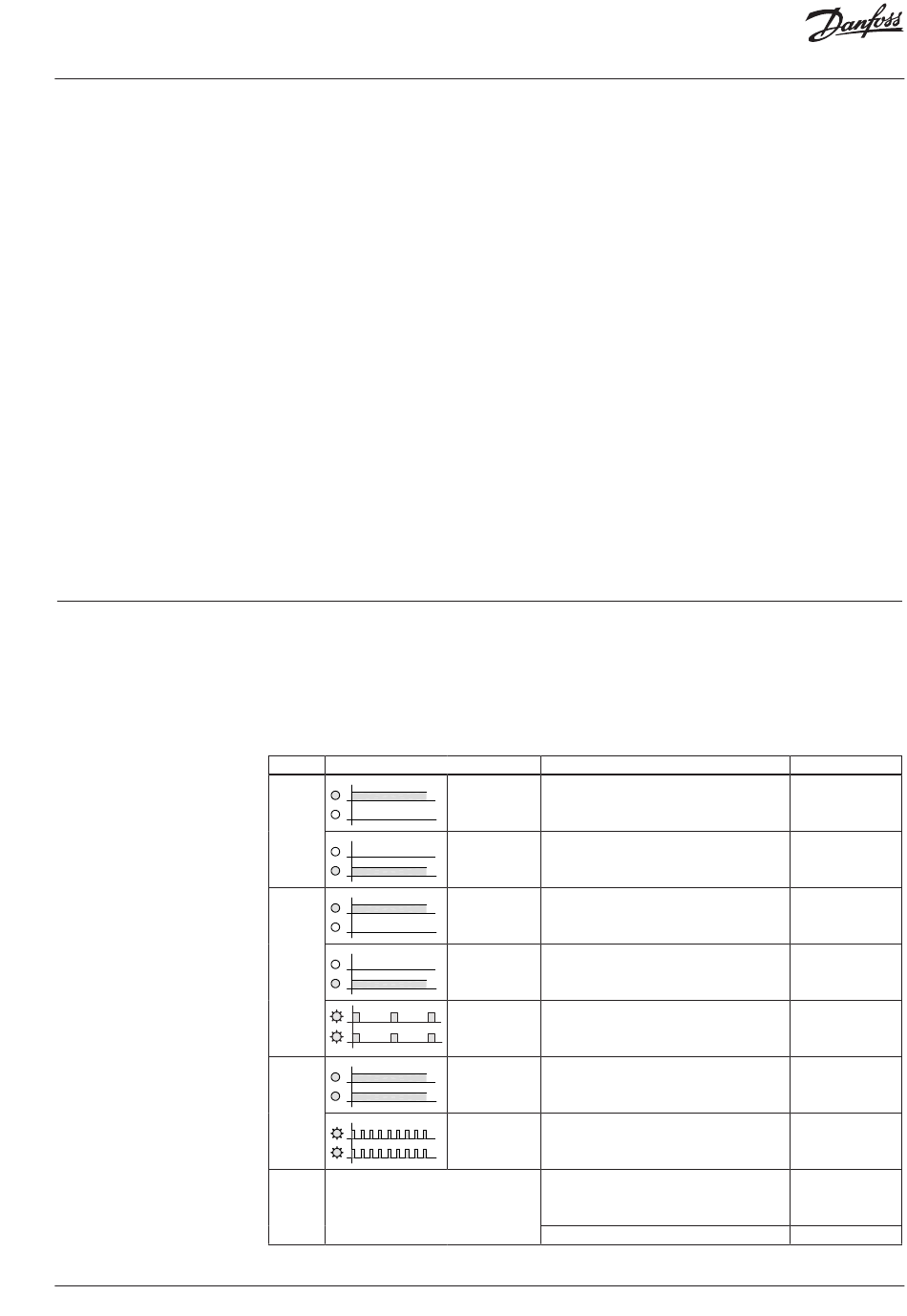

LED­Anzeige für AMV 655/658
Hinweis: Die LED setzt das Signal vom Regler direkt um. Daher kann die LED unterschiedlich lang leuchten.
Mitunter kann auch nur ein kurzes Aufblinken zu sehen sein, wenn nur ein sehr kurzes Regelsignal vorliegt.
Der Stellantrieb AMV 655 wird nicht dauerhaft mit Spannung versorgt. Er nimmt den Betrieb erst auf,
wenn der Regler ein entsprechendes Signal sendet. Deshalb stehen nur begrenzte LED-Anzeigeoptionen
zur Verfügung.
LED
Anzeigetyp
Grün
Gelb
Rot
Aus Keine Anzeige
• Positionierbetrieb
Der Stellantrieb arbeitet selbsttätig. Die
Antriebsstange wird gemäß dem Regelsignal
aus- oder eingefahren. Wenn der
Positioniervorgang beendet ist, wechselt der
Stellantrieb in den stationären Betrieb.
• Stationärer Betrieb
Der Stellantrieb arbeitet fehlerfrei.
• Fehler­Betrieb
Die Betriebstemperatur ist zu hoch.
Überprüfen Sie die Umgebungstemperatur.
Der Hub ist zu kurz. Überprüfen Sie den
Ventilanschluss und den Betrieb des Ventils
oder überprüfen Sie, ob das Ventil blockiert ist.
Betriebsart
Leuchtet Positionierbetrieb: Stellantrieb fährt die
dauerhaft Antriebsstange ein
Leuchtet Positionierbetrieb: Stellantrieb fährt die
dauerhaft Antriebsstange aus
Leuchtet Stationärer Betrieb: Stellantrieb hat die obere
dauerhaft Endlage erreicht (Antriebsstange eingefahren)
Leuchtet Stationärer Betrieb: Stellantrieb hat die untere
dauerhaft Endlage erreicht (Antriebsstange ausgefahren)
Blinkt Stationärer Betrieb
Leuchtet
Stand-by-Betrieb
dauerhaft
Blinkt Fehler-Betrieb
Keine Spannungsversorgung
Kein Regelsignal
Stellantriebstyp
AMV 655
AMV 658
AMV 655
AMV 658
AMV 655
AMV 658
AMV 655
AMV 658
AMV 658
AMV 658
AMV 655
AMV 658
AMV 655
AMV 658
AMV 655
