Datenblatt

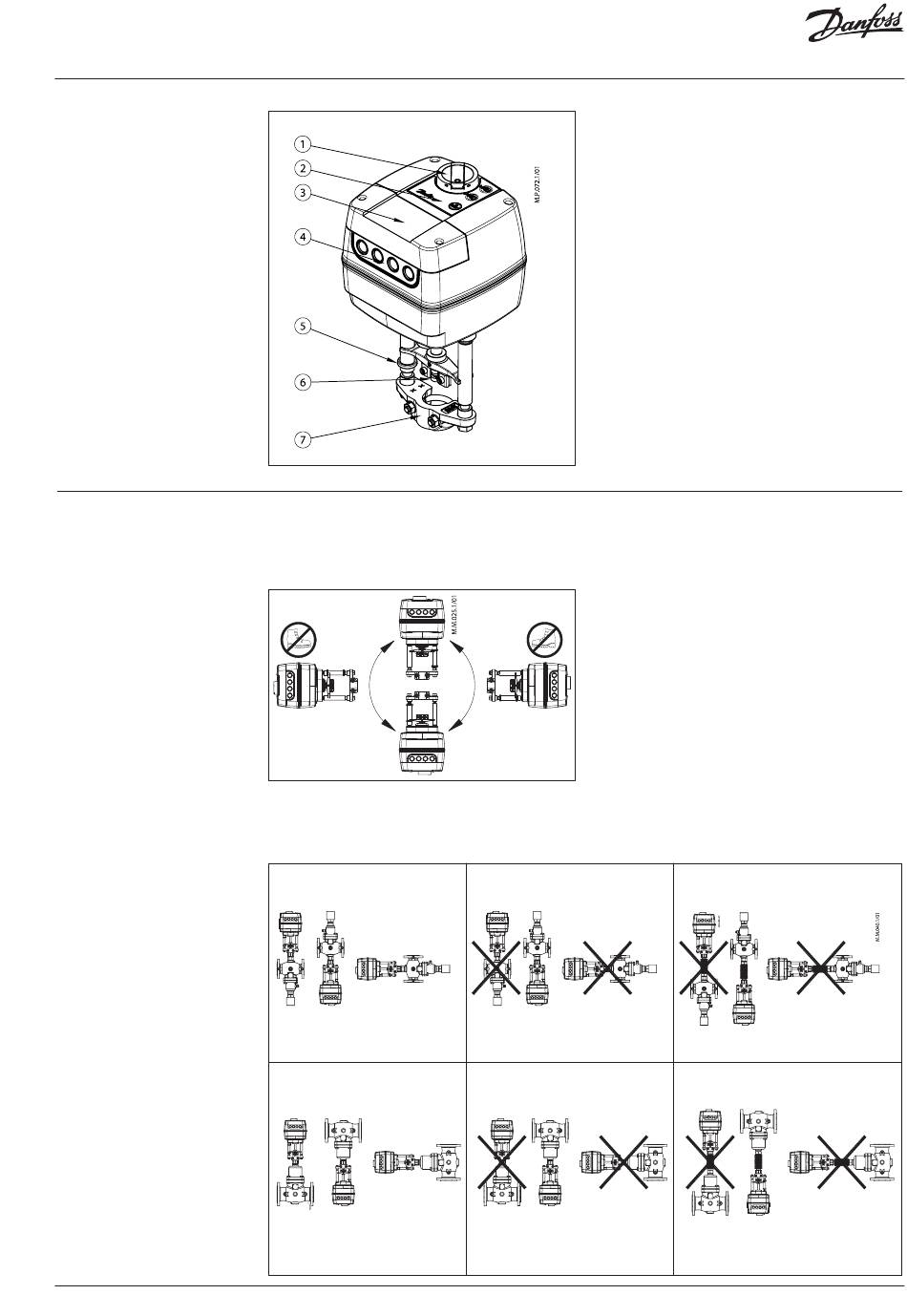

Aufbau
1. Einstellknopf für den
Handbetrieb
2. Funktionsknöpfe
3. Abdeckung
4. Abnehmbare
Kabeleinführung
5. Ring für die
Endpositionsanzeige
6. Kupplungsstück
7. Ventilanschluss (Aufsatz)

Installation

VD.LE.S6.03
Stellantriebe für die 3-Punkt-Regelung AMV 655/658/659
Mechanisch
Bitte überprüfen Sie, welche Einbaulagen für Ventil
und Stellantrieb erlaubt sind. Der Stellantrieb kann
in beliebiger Lage installiert werden (siehe unten).
< 120 °C
VFU 2 + Adapter 065B3527
< 120 °C
VFG/S + Adapter 065B3527
Die Montage des Stellantriebs am Ventilgehäuse
erfolgt mit einem M8-/SW-13-Schlüssel (nicht im
Lieferumfang enthalten). Achten Sie auf ausreichend
Platz für Wartungsarbeiten. Die Verbindung von
Ventil und Stellantrieb ist mit einem 4-mm-
Innensechskantschlüssel (nicht im Lieferumfang
enthalten) vorzunehmen. Der Stellantrieb verfügt
über Ringe zur Positionsanzeige, die vor dem
elektrischen Anschluss zusammengedrückt werden
sollten. Nach der automatischen Hubanpassung
zeigen sie die Endlagen des Hubs an.
Elektrisch
Zum Vornehmen des elektrischen Anschlusses ist
die Abdeckung zu entfernen.
Es stehen vier Kabeldurchführungen für
Kabelverschraubungen M16×1,5 oder M20×1,5 zur
Verfügung. Beachten Sie, dass geeignete
Kabelverschraubungen verwendet werden
müssen, um die Schutzart zu gewährleisten.
> 120 °C
VFU 2 + Adapter 065B3527
> 120 °C
VFG/S + Adapter 065B3527
200–300 °C, ZF4
200–350 °C, ZF5
VFU 2 + Adapter 065B3527 + ZF4/5
200–300 °C, ZF4
200–350 °C, ZF5
VFG/S + Adapter 065B3527 + ZF4/5
© Danfoss | 2017.12 | 3
