Danfoss AMV 658 SU Datenblatt Seite 4

Datenblatt

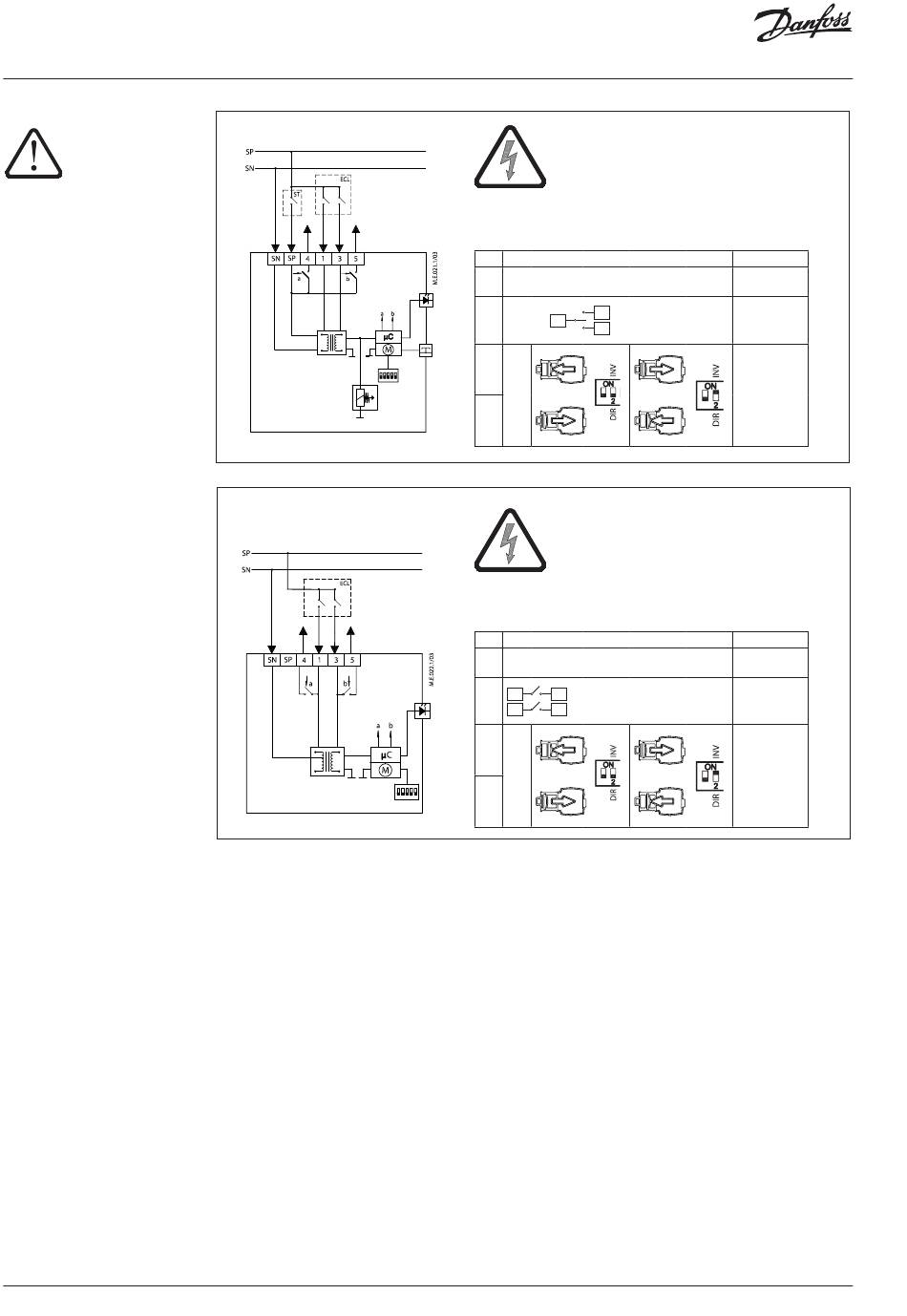

Verdrahtung
Keine Bauteile auf der
Leiterplatte berühren! Die
Abdeckung erst entfernen,
wenn die Spannungsversorgung
komplett ausgeschaltet ist.
Die maximal zulässige
Ausgangsstromstärke an den
Klemmen 4 und 5 beträgt 4 A.
Die minimale Leistung liegt bei 3 W.
Der empfohlene
Leitungsquerschnitt beträgt
1,5 mm 2 .
4 | © Danfoss | 2017.12
Stellantriebe für die 3-Punkt-Regelung AMV 655/658/659
AMV 658
AMV 658
AMV 655
AMV 655
Der empfohlene Leitungsquerschnitt beträgt 1,5 mm
24 V
230 V
SN 0 V
SP 24, 230 V AC/DC
4
4, 5 SP (AC)
SP
5
1
SP
3
24 V
230 V
SN 0 V
1, 3 24, 230 V AC/DC
1 4
4, 5
3 5
1
SP
3
.
2
Neutralleiter
Spannungs-
versorgung
SP-Ausgang
- max. 4 A
- min. 3 W
Eingang
Neutralleiter
Spannungs-
versorgung
SP-Ausgang
- max. 4 A
- min. 3 W
Eingang
VD.LE.S6.03
