Erfassungsmodi
5.3.7 „Binary data packet structure" (Paketformat)
Das MSX-E-System sendet die Daten über das Netzwerk an einen oder mehrere Clients. Damit der
Client die Werte richtig interpretieren kann, werden diese formatiert. Das Format ist als „Binary data
frame packet structure" definiert. Alle Messwerte sowie die zusätzlichen Daten, wie z.B. der
Zeitstempel, bilden zusammen eine Gruppe von Werten, die als Paket bezeichnet wird.
Weitere Informationen zum Datenformat finden Sie in Kap. 4.1.2.
Beispiel
Ein Paket besteht aus einem Zählerwert und acht Messwerten. Das MSX-E-System sendet immer eines
bzw. mehrere dieser Pakete. Der Daten-Client ist so zu programmieren, dass er ein Paket empfangen
und auch richtig interpretieren kann.
www.addi-data.de

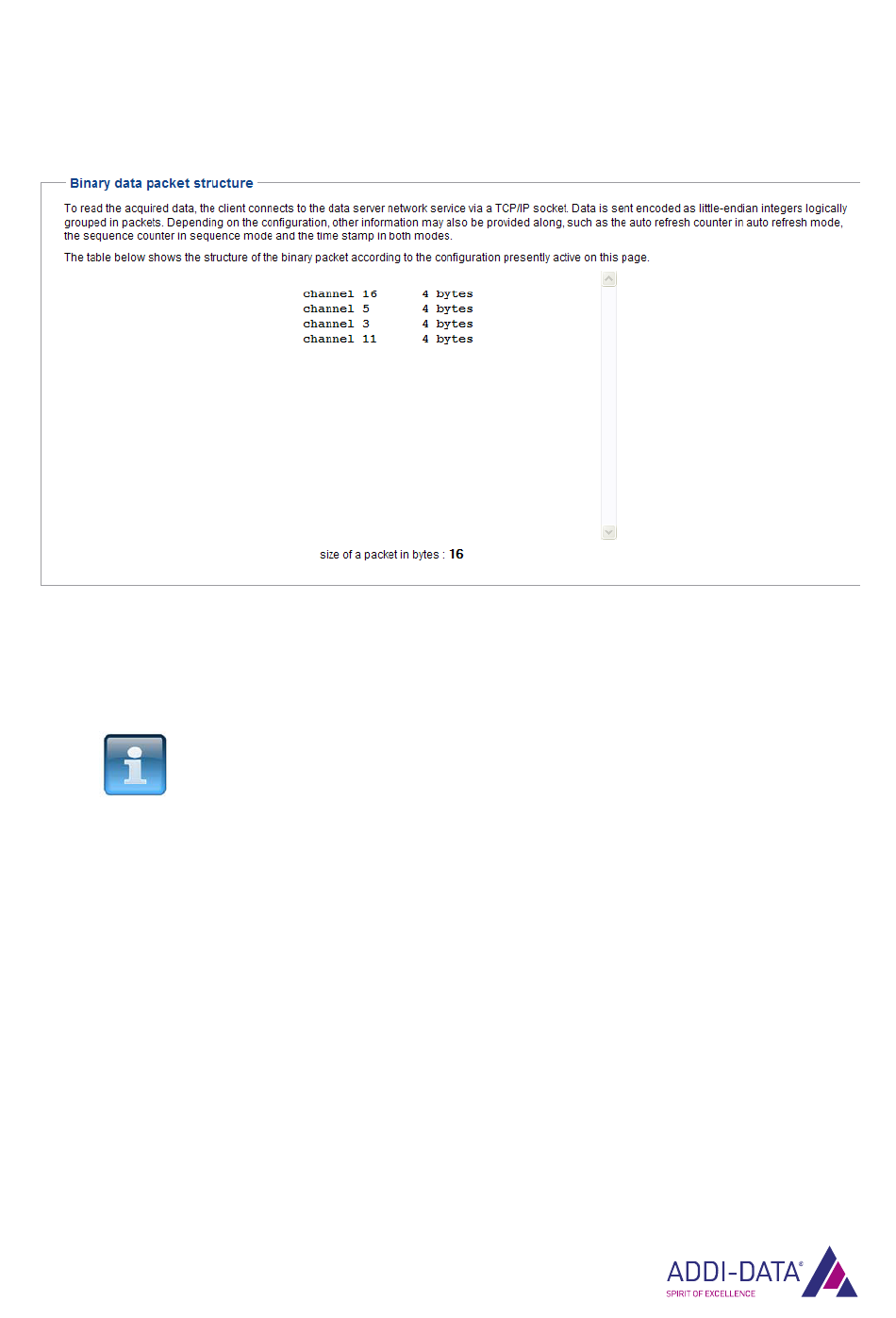

Abb. 5-26: Analog inputs: Binary data packet structure
HINWEIS!
Das MSX-E-System sendet die Pakete im Intel-Format
(Little Endian).
