Funktionsbeschreibung: Analoge Eingänge
3 Funktionsbeschreibung: Analoge Eingänge
Die Ethernet-Systeme MSX-E3011 und MSX-E3021 verfügen jeweils über 16 analoge Eingänge für
Sensoren, die in vier Gruppen unterteilt sind.
Jeder Eingangsgruppe sind ein A/D-Wandler und ein Vierfach-Multiplexer zugeordnet. Wahlweise
können die einzelnen Eingangsgruppen entweder aus Spannungs- oder Stromeingängen bestehen.
Die Datenerfassung erfolgt simultan bei allen Gruppen.
Im Unipolar-Modus verringert sich die Auflösung von 16-Bit auf 15-Bit.

3.1 Steckerbelegung

Pro M12-Buchse kann ein Sensor angeschlossen werden. Ein analoger Eingang besteht aus Eingang +
und Eingang -. Optional steht eine 24-V-Spannung zur Verfügung, mit der bei Bedarf ein Sensor
versorgt werden kann.
1 Um die Eingänge als Single-Ended-Eingänge verwenden zu können, müssen Pin 2 und 3 extern miteinander verbunden
werden.
www.addi-data.de
HINWEIS!
Die Stromeingänge können nur im Unipolar-Modus verwendet
werden.

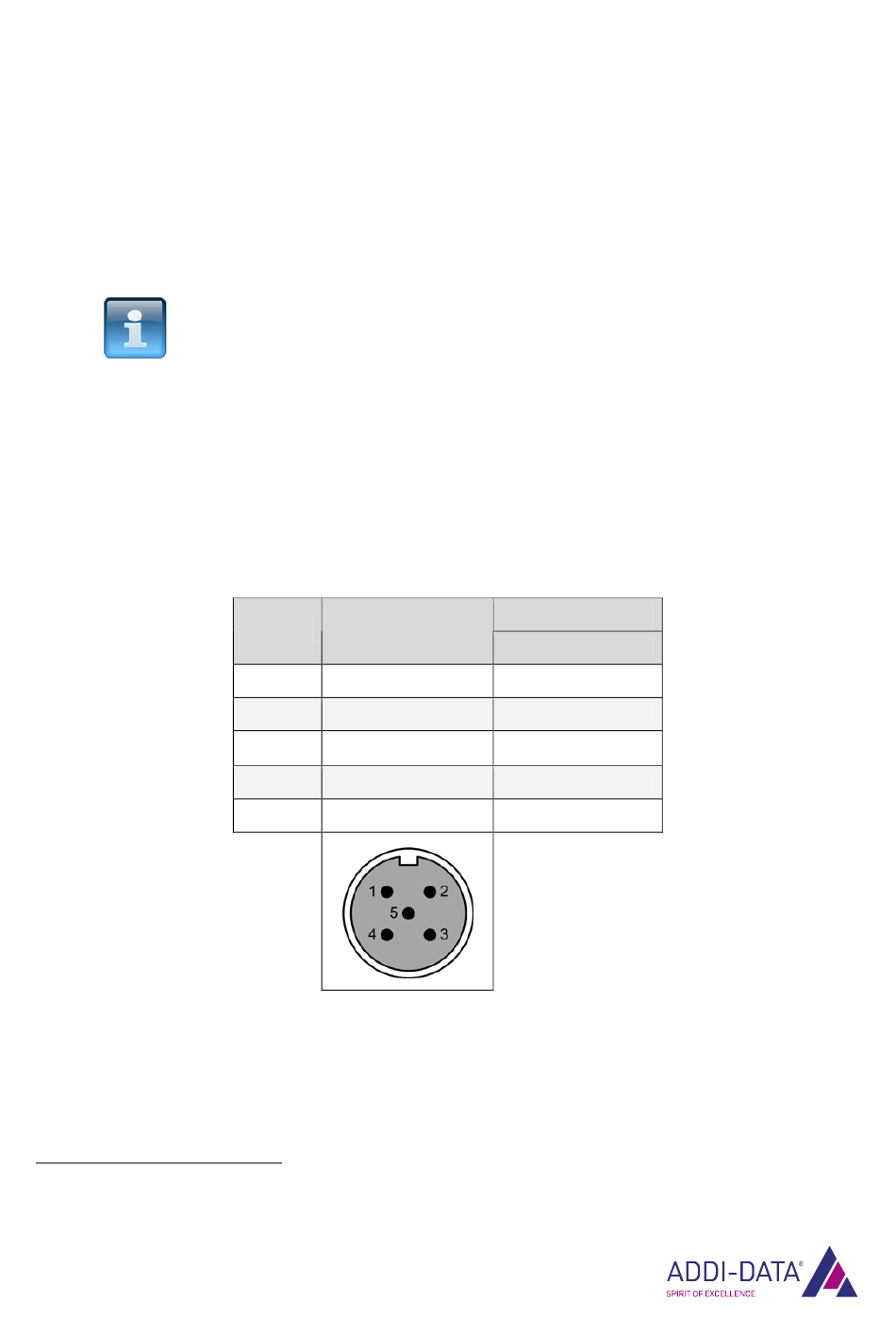

Tabelle 3-1: Steckerbelegung: Analoge Eingänge
Buchsenstecker,
Pin-Nr.
5-pol., M12
1
2 Diff. Eingang -
3
4 Diff. Eingang +
5 nicht belegt
Kabel (schwarz)
Aderfarbe
+24 V
1
GND
schwarz
12
MSX-E3011 / MSX-E3021
braun
weiß
blau
grau
