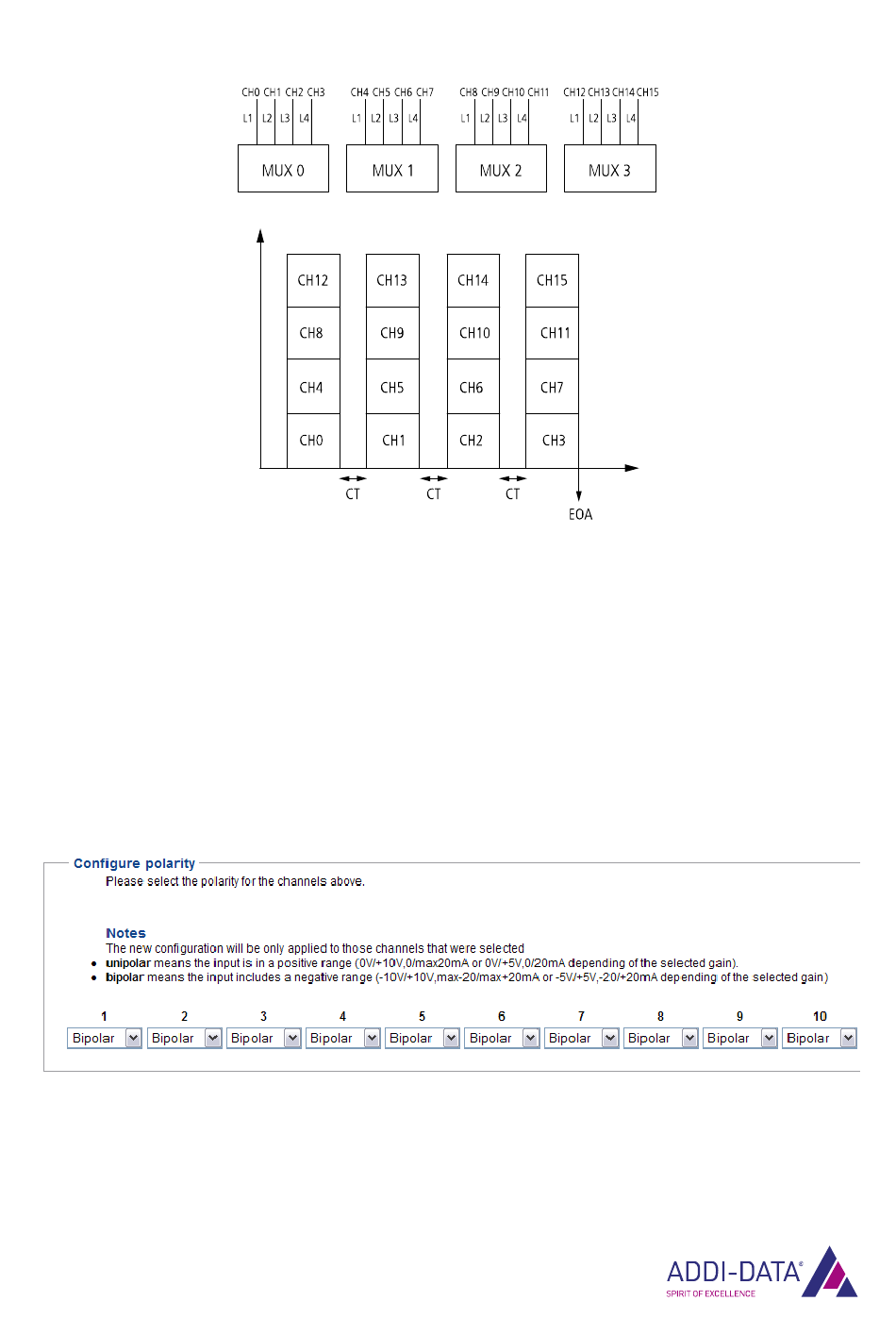

Erfassungsmodi
CH = Kanal CT = Einschwingzeit
L = Leitung EOA = Ende der Erfassung
MUX = Multiplexer
CH0, CH4, CH8 und CH12 werden gleichzeitig erfasst (Erfassungszeit = Einschwingzeit * 1). Bei den
anderen drei Gruppen mit jeweils vier Kanälen werden pro Gruppe die Kanäle auch gleichzeitig
erfasst. Daraus ergibt sich folgende Berechung: Erfassungszeit CH0 bis CH15 = Einschwingzeit * 4
5.3.3 „Configure polarity" (Auswahl der Polarität)
Für jeden ausgewählten Kanal kann die Polarität definiert werden.
Bei „Unipolar" misst das MSX-E-System nur die Werte im positiven Bereich ab 0 V bzw. 0 A.
Bei „Bipolar" werden auch die Werte im negativen Bereich gemessen. Die Größe des jeweiligen
Messbereichs ist abhängig vom ausgewählten Gain (siehe folgendes Kapitel).
www.addi-data.de

Abb. 5-15: Analog inputs: Configure polarity
