Erfassungsmodi MSX-E3011 / MSX-E3021
a) Modus 1
Als Wartezeit ist die Zeit zwischen dem jeweiligen Beginn zweier aufeinanderfolgender Sequenzen
definiert.

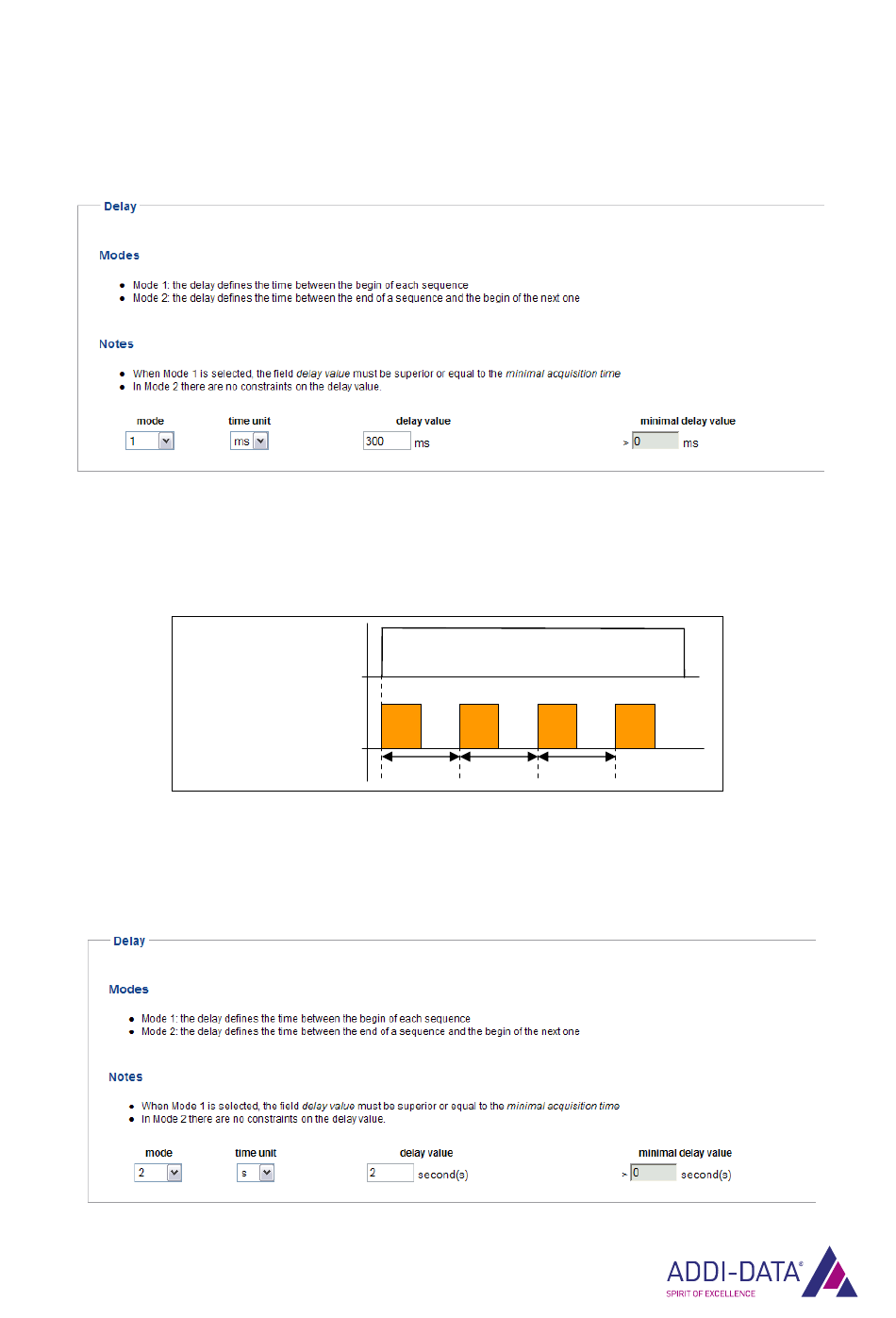

Abb. 5-9: „Delay": Modus 1
Beispiel
Nach dem Starten der Erfassung (siehe Abb. 5-12) beträgt die Wartezeit zwischen dem Beginn der
einzelnen Sequenzen jeweils 300 ms.
Start enable
Erfassung
300 ms 300 ms 300 ms
b) Modus 2
Als Wartezeit ist die Zeit zwischen dem Ende einer Sequenz und dem Beginn der darauf folgenden
Sequenz definiert.
Abb. 5-10: „Delay": Modus 2
