Erfassungsmodi

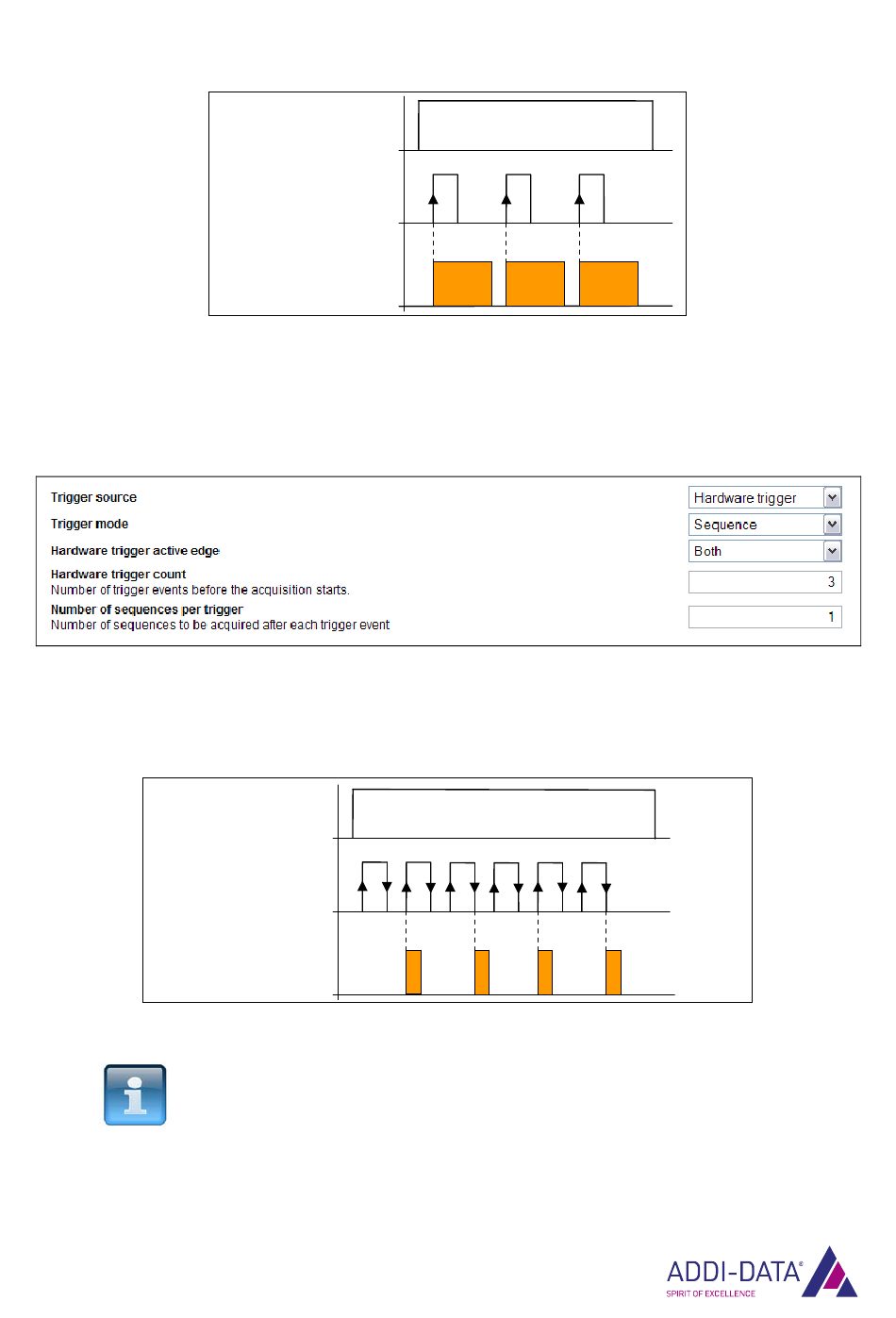

b) Bei „Hardware trigger active edge" wird „Both" ausgewählt und „Hardware trigger count"
enthält den Wert 3.
Nach dem Start (siehe Abb. 5-12) wird nach drei steigenden und fallenden Flanken die Erfassung
gestartet. Ab dem Ende dieser Sequenz wird nach drei steigenden und fallenden Flanken die nächste
Sequenz gestartet etc.
Start enable
Software- / Hardware-
Trigger
Erfassung
www.addi-data.de
Start enable
Software- / Hardware-
Trigger
Erfassung
Abb. 5-23: Hardware-Trigger mit „Sequence" (b)
HINWEIS!
Flanken, die während einer Erfassung auftreten, werden ignoriert.
Berücksichtigt werden nur die Flanken, die ab dem Ende einer
Erfassung auftreten (siehe vorheriges und folgendes Beispiel).
