Erfassungsmodi
5.1.3 „Average setup" (Berechnung des Mittelwerts)
Das MSX-E-System kann für jeden Kanal einen Mittelwert berechnen. Im Feld „Average value" ist die
Anzahl der Erfassungen einzugeben, nach denen diese Berechnung erfolgen soll.
Bei der Erfassung pro Sequenz („per sequence") werden alle ausgewählten Kanäle gleichzeitig erfasst;
bei der Erfassung pro Kanal „(per channel") hingegen werden die ausgewählten Kanäle jeweils einzeln
erfasst.
a) Erfassung pro Sequenz
Beispiel: Das MSX-E-System erfasst Kanal 1 bis 8. „Average value" enthält den Wert 10. Dies bedeutet,
dass zehn Sequenzen ablaufen, die jeweils aus acht zu erfassenden Kanälen bestehen.
Beispiel:
10 Sequenzen mit jeweils 8 Kanälen
Seq 1 Seq 2
Nach Ablauf dieser zehn Sequenzen führt das MSX-E-System folgende Berechnung durch:
Mittelwert Kanal 1
= (Sequenz 1, Wert Kanal 1 + Sequenz 2, Wert Kanal 1 + ... + Sequenz 10, Wert Kanal 1) / 10
Mittelwert Kanal 2
= (Sequenz 1, Wert Kanal 2 + Sequenz 2, Wert Kanal 2 + ... + Sequenz 10, Wert Kanal 2) / 10
...
Mittelwert Kanal 8
= (Sequenz 1, Wert Kanal 8 + Sequenz 2, Wert Kanal 8 + ... + Sequenz10, Wert Kanal 8) / 10
www.addi-data.de

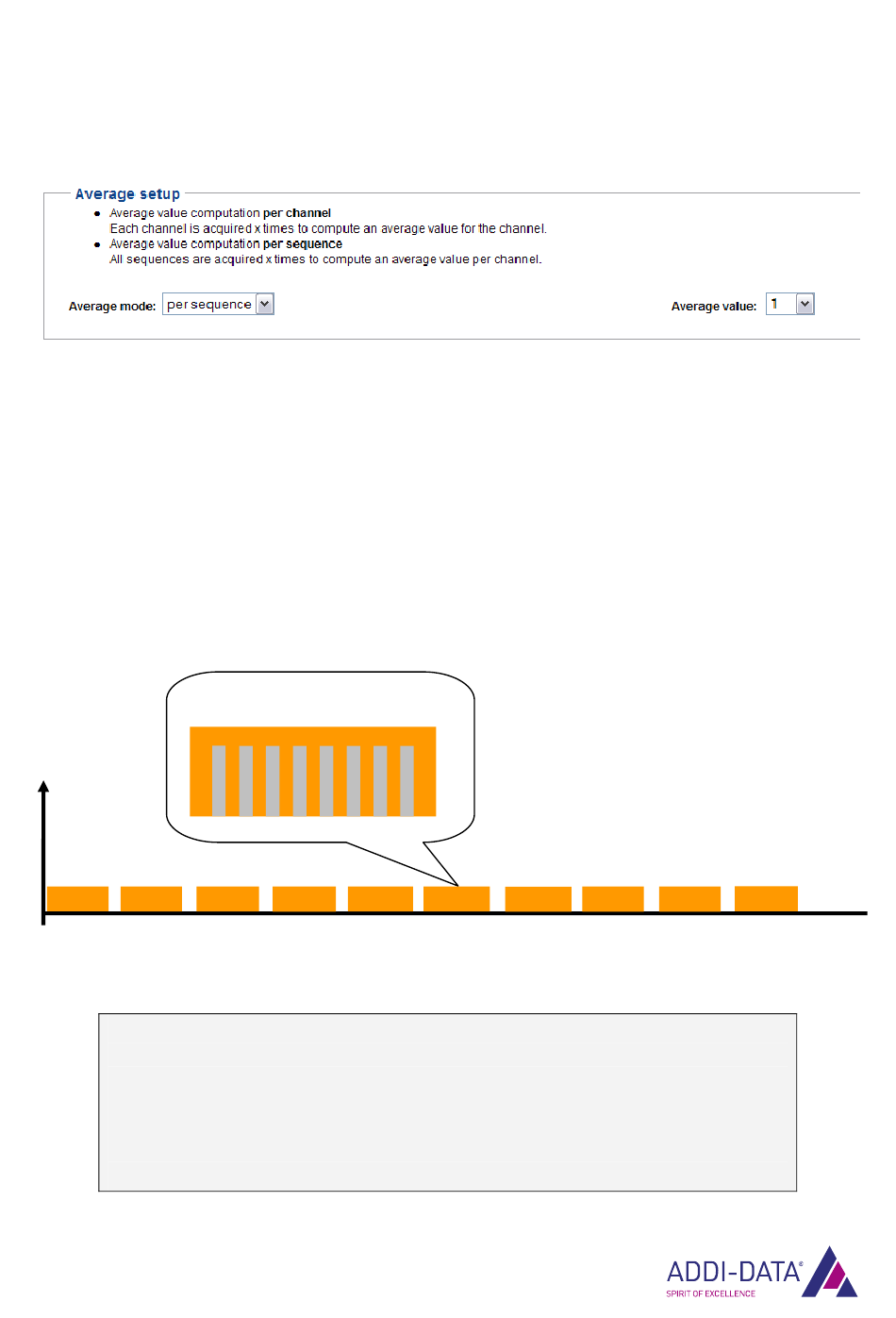

Abb. 5-3: Auto-Refresh-Modus: „Average setup"

Abb. 5-4: Auto-Refresh-Modus: Erfassung pro Sequenz

Ch1 Ch2 Ch3 Ch4 Ch5 Ch6 Ch7 Ch8
Seq 3 Seq 5
Seq 4
Seq 6
Seq 7
17
MSX-E3011 / MSX-E3021
Seq 10
Seq 8 Seq 9
