5.3.5 Trigger-Konfiguration

Die Erfassung kann durch ein externes Signal gestartet werden.
Die Konfiguration des Synchro-Triggers ist sowohl auf der Weboberfläche des Masters als auch auf der
der Slaves vorzunehmen.
•
Trigger source: Als Trigger-Arten stehen der Hardware-Trigger und der Synchro-Trigger zur
Verfügung.
•
Trigger mode: Wenn der Trigger-Modus „One-shot" ausgewählt ist, startet nur eine Erfassung
nach einem Trigger. Ist die Option „Sequence" (= „multi-shot") aktiviert, so startet eine
vorgegebene Anzahl von Erfassungen (siehe Feld „Number of sequences per trigger").
•
Hardware trigger active edge: Hier wird die Art der Flanke definiert, bei der das MSX-E-System
einen Trigger erkennt.
•
Hardware trigger count: Dieses Feld gibt die Anzahl der Flanken an, nach der eine Erfassung
gestartet wird.
•
Number of sequences per trigger: Im Trigger-Modus „Sequence" (siehe Feld „Trigger mode")
wird die Anzahl der Erfassungen festgelegt, welche nach einem Trigger gestartet wird. Dieser Wert
muss zwischen 1 und 65535 liegen.
Auf den folgenden Seiten sind Hardware-Trigger-Beispiele aufgeführt.
Weitere Informationen zum Hardware- bzw. Synchro-Trigger erhalten Sie im allgemeinen Handbuch
der MSX-E-Systeme (siehe PDF-Link).
www.addi-data.de

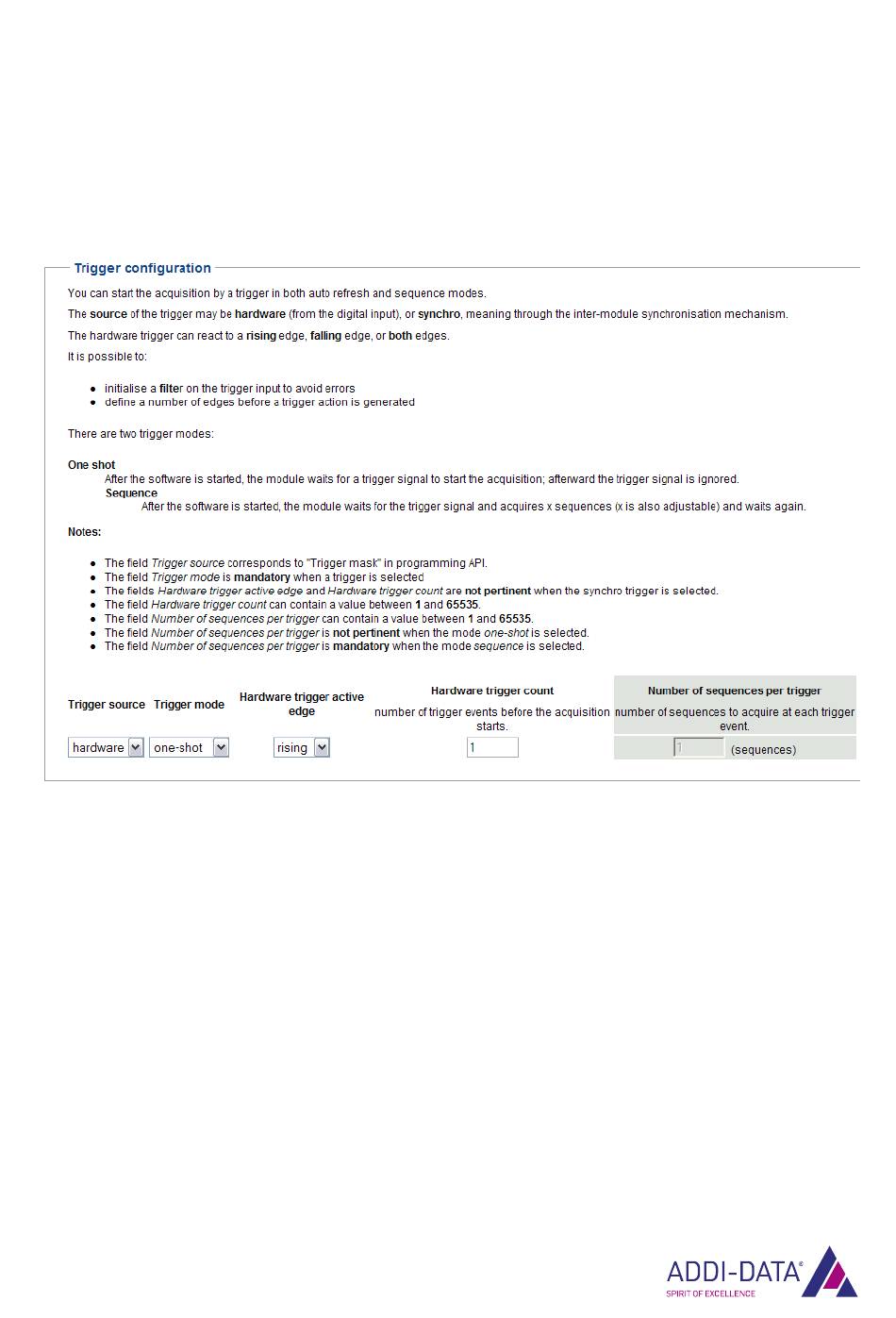

Abb. 5-17: Analog inputs: Trigger configuration
