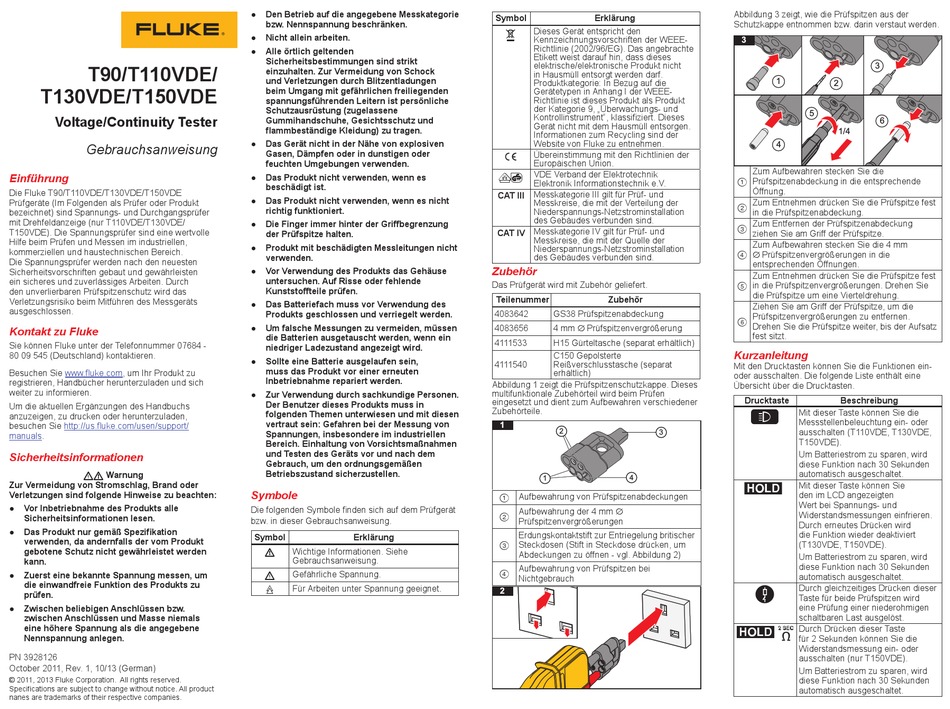

T90/T110VDE/
T130VDE/T150VDE
Voltage/Continuity Tester
Gebrauchsanweisung
Einführung
Die Fluke T90/T110VDE/T130VDE/T150VDE
Prüfgeräte (Im Folgenden als Prüfer oder Produkt
bezeichnet) sind Spannungs- und Durchgangsprüfer
mit Drehfeldanzeige (nur T110VDE/T130VDE/
T150VDE). Die Spannungsprüfer sind eine wertvolle
Hilfe beim Prüfen und Messen im industriellen,
kommerziellen und haustechnischen Bereich.
Die Spannungsprüfer werden nach den neuesten
Sicherheitsvorschriften gebaut und gewährleisten
ein sicheres und zuverlässiges Arbeiten. Durch
den unverlierbaren Prüfspitzenschutz wird das
Verletzungsrisiko beim Mitführen des Messgeräts
ausgeschlossen.
Kontakt zu Fluke
Sie können Fluke unter der Telefonnummer 07684 -
80 09 545 (Deutschland) kontaktieren.
Besuchen Sie www.fluke.com, um Ihr Produkt zu
registrieren, Handbücher herunterzuladen und sich
weiter zu informieren.
Um die aktuellen Ergänzungen des Handbuchs
anzuzeigen, zu drucken oder herunterzuladen,
besuchen Sie
http://us.fluke.com/usen/support/
manuals.
Sicherheitsinformationen
 Warnung
Zur Vermeidung von Stromschlag, Brand oder
Verletzungen sind folgende Hinweise zu beachten:
Vor Inbetriebnahme des Produkts alle
Sicherheitsinformationen lesen.
Das Produkt nur gemäß Spezifikation
verwenden, da andernfalls der vom Produkt
gebotene Schutz nicht gewährleistet werden
kann.
Zuerst eine bekannte Spannung messen, um
die einwandfreie Funktion des Produkts zu
prüfen.
Zwischen beliebigen Anschlüssen bzw.
zwischen Anschlüssen und Masse niemals
eine höhere Spannung als die angegebene
Nennspannung anlegen.
PN 3928126
October 2011, Rev. 1, 10/13 (German)
© 2011, 2013 Fluke Corporation. All rights reserved.
Specifications are subject to change without notice. All product
nanes are trademarks of their respective companies.
Den Betrieb auf die angegebene Messkategorie
bzw. Nennspannung beschränken.
Nicht allein arbeiten.
Alle örtlich geltenden
Sicherheitsbestimmungen sind strikt
einzuhalten. Zur Vermeidung von Schock
und Verletzungen durch Blitzentladungen
beim Umgang mit gefährlichen freiliegenden
spannungsführenden Leitern ist persönliche
Schutzausrüstung (zugelassene
Gummihandschuhe, Gesichtsschutz und
flammbeständige Kleidung) zu tragen.
Das Gerät nicht in der Nähe von explosiven
Gasen, Dämpfen oder in dunstigen oder
feuchten Umgebungen verwenden.
Das Produkt nicht verwenden, wenn es
beschädigt ist.
Das Produkt nicht verwenden, wenn es nicht
richtig funktioniert.
Die Finger immer hinter der Griffbegrenzung
der Prüfspitze halten.
Produkt mit beschädigten Messleitungen nicht
verwenden.
Vor Verwendung des Produkts das Gehäuse
untersuchen. Auf Risse oder fehlende
Kunststoffteile prüfen.
Das Batteriefach muss vor Verwendung des
Produkts geschlossen und verriegelt werden.
Um falsche Messungen zu vermeiden, müssen
die Batterien ausgetauscht werden, wenn ein
niedriger Ladezustand angezeigt wird.
Sollte eine Batterie ausgelaufen sein,
muss das Produkt vor einer erneuten
Inbetriebnahme repariert werden.
Zur Verwendung durch sachkundige Personen.
Der Benutzer dieses Produkts muss in
folgenden Themen unterwiesen und mit diesen
vertraut sein: Gefahren bei der Messung von
Spannungen, insbesondere im industriellen
Bereich. Einhaltung von Vorsichtsmaßnahmen
und Testen des Geräts vor und nach dem
Gebrauch, um den ordnungsgemäßen
Betriebszustand sicherzustellen.
Symbole
Die folgenden Symbole finden sich auf dem Prüfgerät
bzw. in dieser Gebrauchsanweisung.
Symbol
Erklärung
Wichtige Informationen. Siehe
Gebrauchsanweisung.
Gefährliche Spannung.
Für Arbeiten unter Spannung geeignet.
¥
Symbol
Erklärung
Dieses Gerät entspricht den
Kennzeichnungsvorschriften der WEEE-
Richtlinie (2002/96/EG). Das angebrachte
Etikett weist darauf hin, dass dieses
elektrische/elektronische Produkt nicht
in Hausmüll entsorgt werden darf.
Produktkategorie: In Bezug auf die
Gerätetypen in Anhang I der WEEE-
Richtlinie ist dieses Produkt als Produkt
der Kategorie 9, „Überwachungs- und
Kontrollinstrument", klassifiziert. Dieses
Gerät nicht mit dem Hausmüll entsorgen.
Informationen zum Recycling sind der
Website von Fluke zu entnehmen.
Übereinstimmung mit den Richtlinien der
Europäischen Union.
VDE Verband der Elektrotechnik
§
Elektronik Informationstechnik e.V.
Messkategorie III gilt für Prüf- und
CAT III
Messkreise, die mit der Verteilung der
Niederspannungs-Netzstrominstallation
des Gebäudes verbunden sind.
CAT IV Messkategorie IV gilt für Prüf- und
Messkreise, die mit der Quelle der
Niederspannungs-Netzstrominstallation
des Gebäudes verbunden sind.
Zubehör
Das Prüfgerät wird mit Zubehör geliefert.
Teilenummer
Zubehör
4083642
GS38 Prüfspitzenabdeckung
4083656
4 mm ∅ Prüfspitzenvergrößerung
4111533
H15 Gürteltasche (separat erhältlich)
C150 Gepolsterte
4111540
Reißverschlusstasche (separat
erhältlich)
Abbildung 1 zeigt die Prüfspitzenschutzkappe. Dieses
multifunktionale Zubehörteil wird beim Prüfen
eingesetzt und dient zum Aufbewahren verschiedener
Zubehörteile.
1
2
3
4
1
Aufbewahrung von Prüfspitzenabdeckungen
Aufbewahrung der 4 mm ∅
Prüfspitzenvergrößerungen
Erdungskontaktstift zur Entriegelung britischer
Steckdosen (Stift in Steckdose drücken, um
Abdeckungen zu öffnen - vgl. Abbildung 2)
Aufbewahrung von Prüfspitzen bei
Nichtgebrauch
2
Abbildung 3 zeigt, wie die Prüfspitzen aus der
Schutzkappe entnommen bzw. darin verstaut werden.
3
3
1
2
5
6
1/4
4
Zum Aufbewahren stecken Sie die
Prüfspitzenabdeckung in die entsprechende
Öffnung.
Zum Entnehmen drücken Sie die Prüfspitze fest
in die Prüfspitzenabdeckung.
Zum Entfernen der Prüfspitzenabdeckung
ziehen Sie am Griff der Prüfspitze.
Zum Aufbewahren stecken Sie die 4 mm
∅ Prüfspitzenvergrößerungen in die
entsprechenden Öffnungen.
Zum Entnehmen drücken Sie die Prüfspitze fest
in die Prüfspitzenvergrößerungen. Drehen Sie
die Prüfspitze um eine Vierteldrehung.
Ziehen Sie am Griff der Prüfspitze, um die
Prüfspitzenvergrößerungen zu entfernen.
Drehen Sie die Prüfspitze weiter, bis der Aufsatz
fest sitzt.
Kurzanleitung
Mit den Drucktasten können Sie die Funktionen ein-
oder ausschalten. Die folgende Liste enthält eine
Übersicht über die Drucktasten.
Drucktaste
Beschreibung
Mit dieser Taste können Sie die
c
Messstellenbeleuchtung ein- oder
ausschalten (T110VDE, T130VDE,
T150VDE).
Um Batteriestrom zu sparen, wird
diese Funktion nach 30 Sekunden
automatisch ausgeschaltet.
Mit dieser Taste können Sie
I
den im LCD angezeigten
Wert bei Spannungs- und
Widerstandsmessungen einfrieren.
Durch erneutes Drücken wird
die Funktion wieder deaktiviert
(T130VDE, T150VDE).
Um Batteriestrom zu sparen, wird
diese Funktion nach 30 Sekunden
automatisch ausgeschaltet.
Durch gleichzeitiges Drücken dieser
h
Taste für beide Prüfspitzen wird
eine Prüfung einer niederohmigen
schaltbaren Last ausgelöst.
Durch Drücken dieser Taste
Il
für 2 Sekunden können Sie die
Widerstandsmessung ein- oder
ausschalten (nur T150VDE).
Um Batteriestrom zu sparen, wird
diese Funktion nach 30 Sekunden
automatisch ausgeschaltet.
