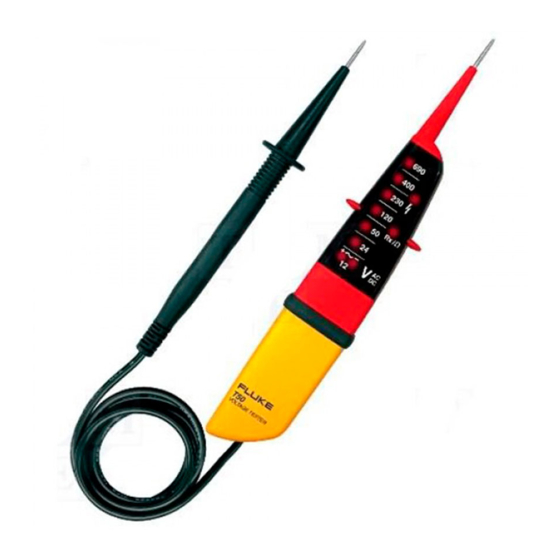

- Seite 1 ® Model T50 Voltage/Continuity Tester Bedienungsanleitung PN 2438510 May 2005 © 2005 Fluke Corporation, Alle Rechte vorbehalten. Gedruckt in China...
-
Seite 2: Einleitung / Lieferumfang
Hinweise zu beachten, kön- nen lebensgefährliche Verletzungen des Anwenders und Beschädigungen des Gerätes verursacht werden. Einleitung / Lieferumfang Die FLUKE T50 sind universell einsetzbare Spannungs- und Durchgangsprüfer. Die Spannungsprüfer werden nach den neues- ten Sicherheitsvorschriften gebaut und ge- währleisten ein sicheres und zuverlässiges... -
Seite 3: Sicherheitsmaßnahmen
1 St. FLUKE T50 2 St. Batterie 1,5 V, IEC LR03 1 St. Bedienungsanleitung Sicherheitsmaßnahmen Die FLUKE T50 wurden gemäß den Si- cherheitsbestimmungen für Spannungs- prüfer DIN EN 61243-3, DIN VDE 0682, Teil 401 (bisher DIN VDE 0680, Teil 5) EN 61010 und IEC 61010 gebaut, überprüft... - Seite 4 Fluke T50 Sicherheitsmaßnahmen Die Prüfspitzen dürfen nur an den dafür vorgesehenen Handgriffen ange- fasst werden. Das Berühren der Prüf- spitzen ist unter allen Umständen zu vermeiden. Das Messgerät darf nur in den spezifi- zierten Messbereichen und in Nieder- spannungsanlagen bis 690 V einge- setzt werden.
-
Seite 5: Bestimmungsgemäße Verwendung
Fluke T50 Bedienungsanleitung Bestimmungsgemäße Verwendung Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Hierzu sind be- sonders die Sicherheitshinweise, die Tech- nischen Daten mit den Umgebungsbedin- gungen und die Verwendung in trockener Umgebung zu beachten. - Seite 6 Die Spannungsprüfer dürfen nicht mehr benutzt werden, wenn eine oder mehrere Funktionen ausfallen oder keine Funktionsbereitschaft erkennbar ist. Die FLUKE T50 besitzen eine eingebaute Last, die es ermöglicht, einen 10-mA-oder 30-mA-RCD/FI-Schutzschalter auszulö- sen. Bei Spannungsprüfungen (L gegen PE) in Anlagen mit RCD/FI-Schutz- schalter kann der RCD/FI- Schutz- schalter ausgelöst werden.
-
Seite 7: Einpolige Phasenprüfung
Fluke T50 Bedienungsanleitung Spannungsprüfung Sicherheitsmaßnahmen beachten. • Beide Prüfspitzen mit dem Messobjekt verbinden. Ab einer Spannung von ca. 12 V schal- ten sich die Spannungsprüfer automa- tisch ein. • Die Spannung wird mit Leuchtdioden (3) • Bei Wechselspannungen leuchten die "+”... -
Seite 8: Spannungsprüfung Mit Rcd/Fi - Auslösetest
Fluke T50 Bedienungsanleitung Spannungsprüfung mit RCD/FI - Auslösetest Bei Spannungsprüfungen in Anlagen mit RCD/FI- Schutzschaltern kann ein RCD/FI mit 10 mA oder 30 mA Nennfehlerstrom ausgelöst werden. • Dazu wird die Spannung zwischen L und PE geprüft. • Der RCD/FI löst aus. -
Seite 9: Kalibrierintervall
Jahr. Batteriewechsel Wenn beim Kurzschließen der Prüfspitzen kein Signalton hörbar ist, müssen die Bat- terien ausgewechselt werden. • Den FLUKE T50 vollständig vom Mess- kreis trennen. • Das Batteriefach öffnen und herauszie- hen. Gegebenenfalls das Batteriefach mit einem Schraubendreher anheben. -
Seite 10: Technische Daten
Fluke T50 Technische Daten dermülldeponien oder Sondermüllsamm- lungen ab. Es müssen die jeweils gültigen Bestim- mungen bzgl. der Rücknahme, Verwer- tung und Beseitigung von gebrauchten Batterien und Akkumulatoren beachtet werden. Technische Daten Spannungsbereich 12...690 V AC/DC LED Auflösung ±12, 24, 50, 120, 230, 400,... - Seite 11 Fluke T50 Garantie Beschränkte Garantie & Haftungsbeschränkung Dieses Fluke-Produkt ist ein Jahr ab Kaufdatum frei von Material- und Fertigungsdefekten. Diese Garantie erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Fahrlässigkeit, Mißbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Bedienung.
