Назначение переключателей, кнопок и гнезд
Измерение постоянного напряжения V=
Установить поворотным переключателем требуемый диапазон. Подсоединить черный
измерительный провод к гнезду „COM", а красный провод к гнезду V/Ω/TEMP/CAP.
Соединить измерительные провода с проверяемым объектом. Снять показания на
дисплее. Также выводится полярность напряжения.
Постоянное напряжение
Диапазон измерений
200 мВ
2 В
20 В
200 В
600 В
- Входное сопротивление: 10МОм
- Макс. входное напряжение: 600В DC.
®
Testboy TB 313

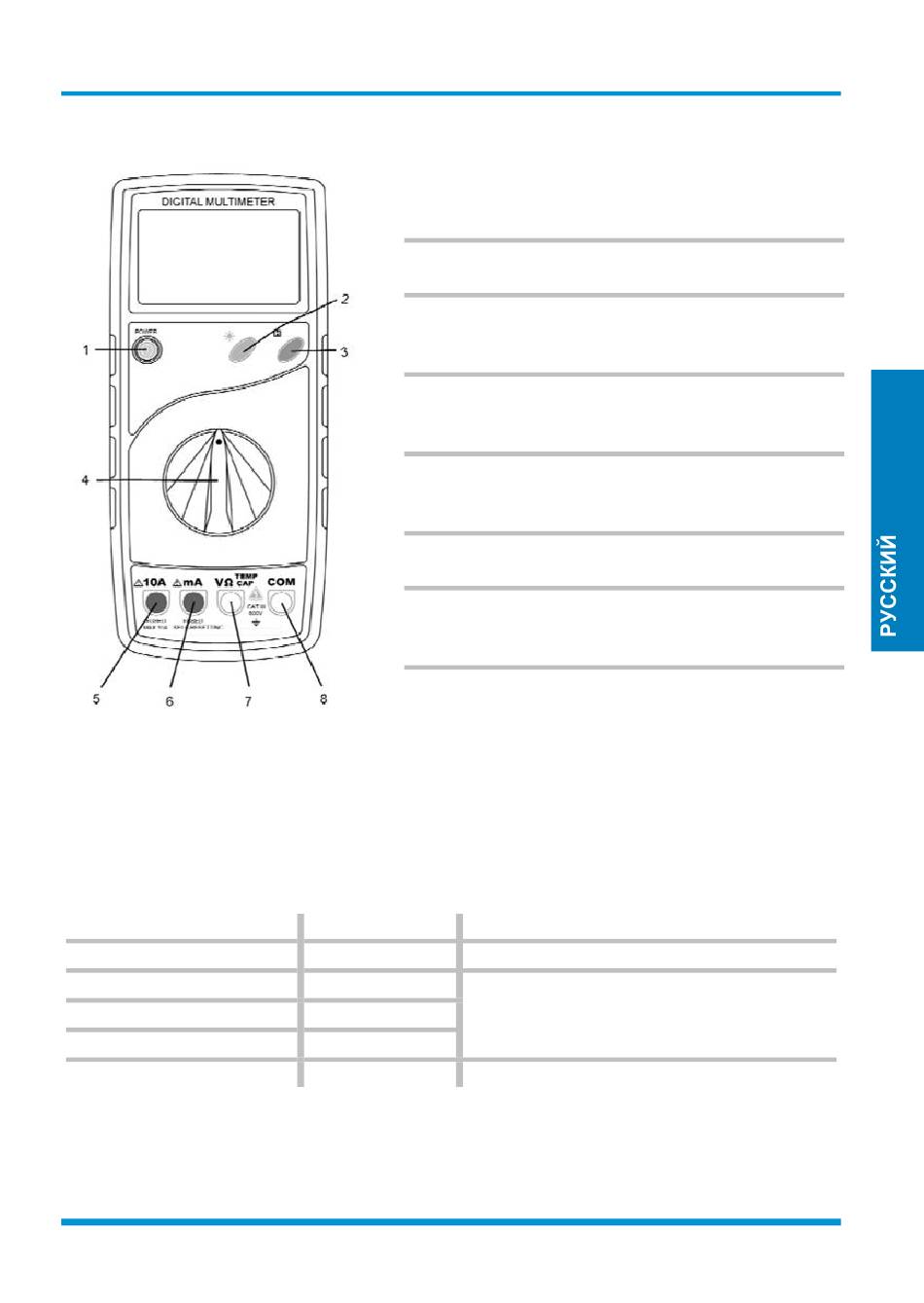

(1) Переключатель AN/AUS (вкл/выкл)
Прибор включается/выключается нажатием
переключателя „POWER".
(2) Переключатель фонаря (☼)
С его помощью включается/выключается подсветка.
(3) Кнопка сохранения результатов измерений (H)
С ее помощью сохраняется текущее значение
измерения.
(4) Переключатель выбора измерительной функции
С его помощью можно выбирать различные
базовые виды измерений.
(5) Гнездо 10A (слева)
Гнездо на 10А должно использоваться при
измерении тока свыше 200мA .
(6) Гнездо мA
Для измерения тока до 200мA
(7) Входное гнездо V/Ω/TEMP/CAP
Красная измерительная цепь для всех допускаемых
прибором видов сигнала
(8) Масса
Черная измерительная цепь для всех допускаемых
Разрешение Погрешность
0,1 мВ ± 0,5% от значения +1 разряд
0,001 В ± 0,5% измерен. значения + 3 разряда
0,01 В
0,1 В
1 В ± 0,8% измерен. значения + 3 разряда
