Instandsetzung

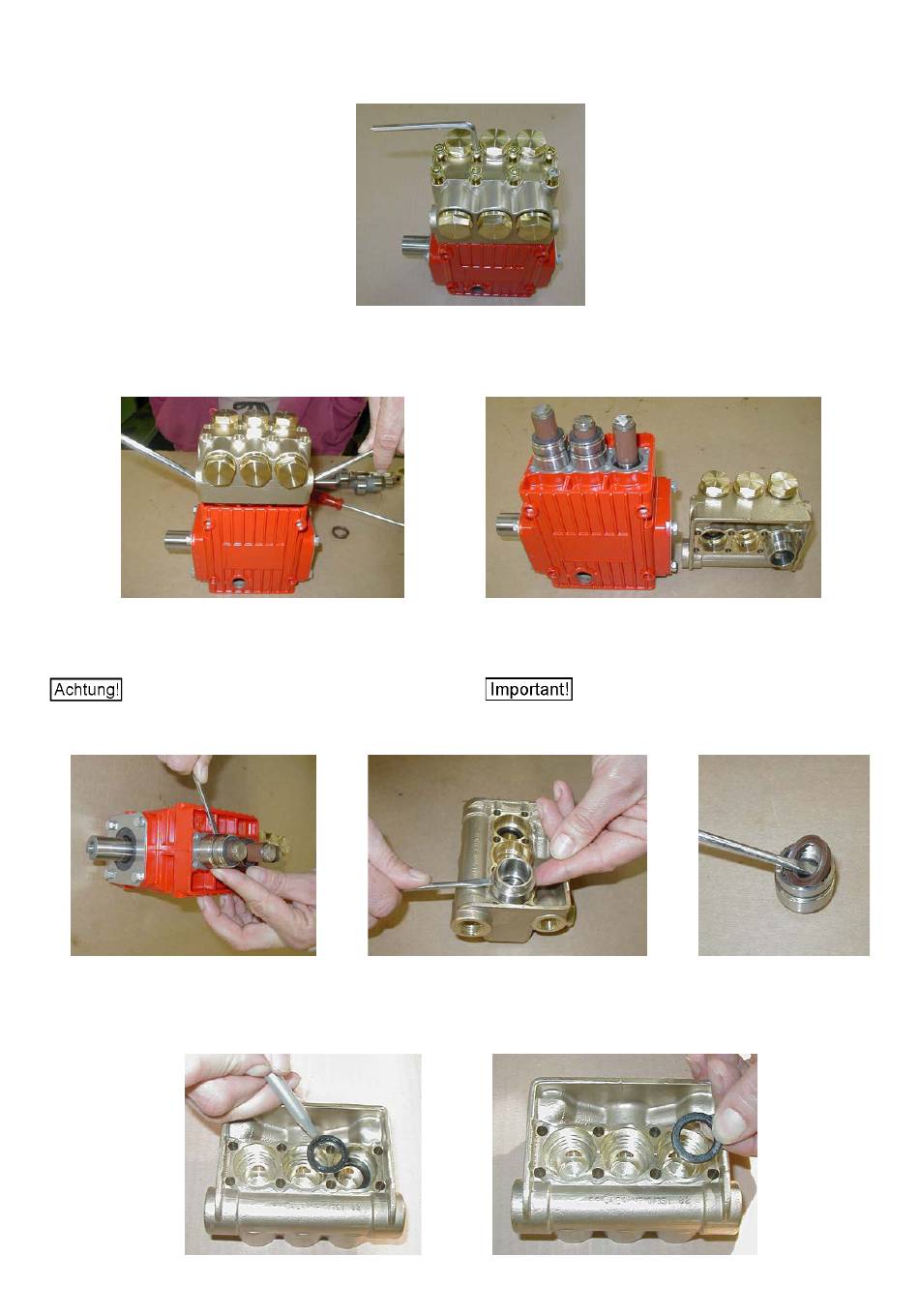

1. Dichtungswechsel
8 x Innensechskantschrauben am Ventilgehäuse (34) lösen (Bild 1).
Ventilgehäuse mittels zwei Schraubendrehern abheben (Bild 2), dabei
können die Dichtungsaufnahmen (20) im Antrieb oder im Ventilgehäuse
verbleiben (Bild 3).
Die Dichtungshülsen vorsichtig durch Drehen und Anheben aus dem
Antriebsgehäuse (Bild 4) bzw. dem Pumpenkopf (Bild 5) entnehmen.
Plungeroberflächen nicht beschädigen.
Verschlissene Dichtungen (23/23A) vorsichtig aus den Dichtungsauf-
nahmen (20) und dem Ventilgehäuse (26) entnehmen (Bild 6).
Bild 4
Neue Dichtungen leicht mit Silikonfett schmieren. Dichtung (23)
(schwarz) mit der Profilrille (Bild 7 / 8) nach unten in das Ventilgehäuse
(26) einsetzen.
Bild 2
Bild 7
1. Changing the Seals
Remove the 8 socket screws (photo 1) on the valve casing (34).
Bild 1
Lever off the valve casing using two screwdrivers (photo 2). The seal
retainers (20) will remain either in the drive or in the valve casing (photo
3).
Take the seal sleeves out of the drive (photo 4) or pump head (photo 5)
by carefully turning and lifting them.
Do not damage the plunger surfaces.
Carefully take the worn seals (23/23A) out of the seal retainers (20) and
the valve casing (26) (photo 6).
Bild 5
Coat new seals lightly with silicon grease. Insert the seal (23, black) in-
to the valve casing (26) with the groove side down (photo 7 / 8).
Bild 8
Maintenance
Bild 3
Bild 6
D1392-mont 0517S
