7.8

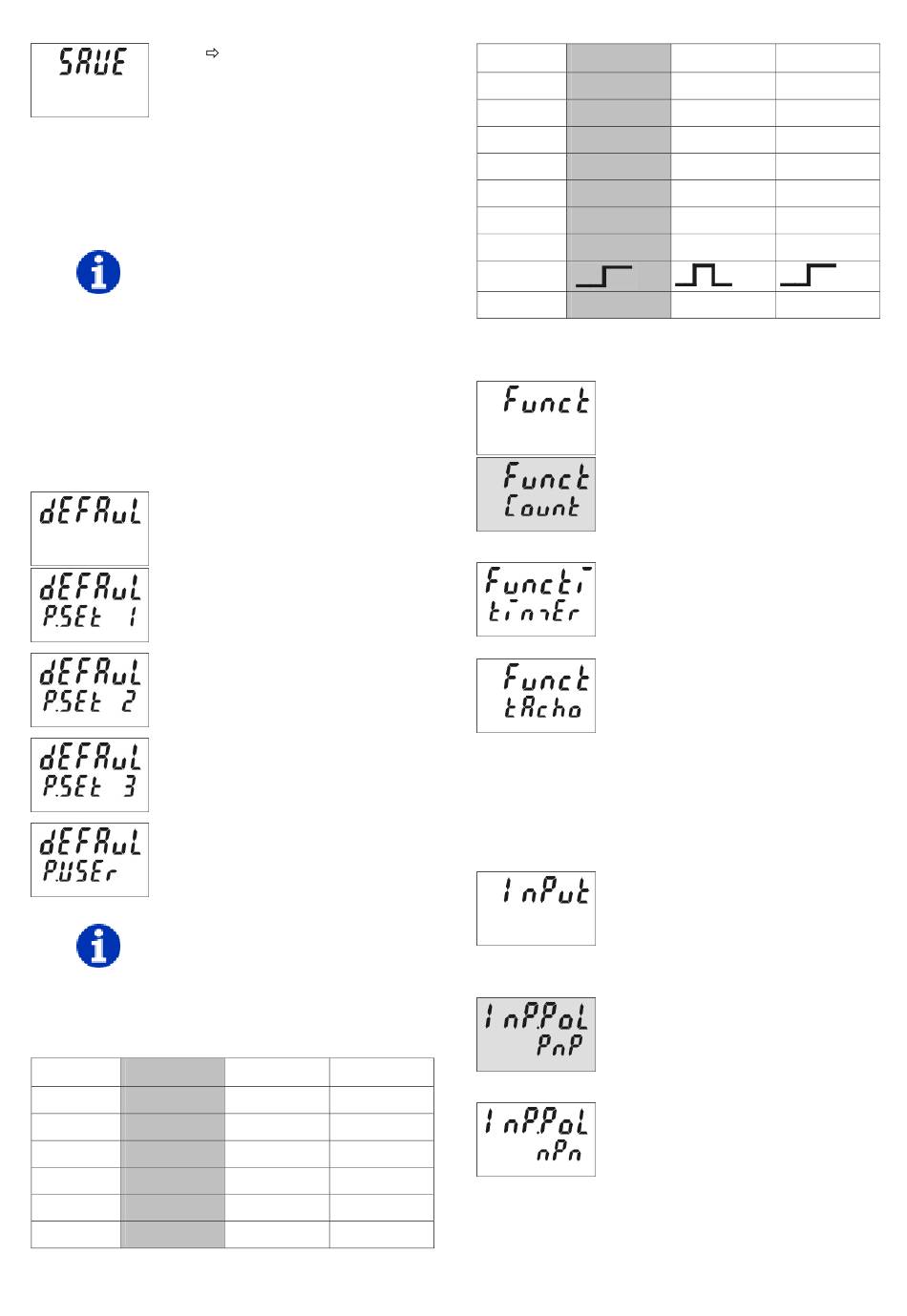

Programmiermenue

7.8.1 Voreingestellte Parametersätze
Hinweis Es sind drei
Parametersätze fest hinterlegt,
die bei Bedarf angepasst werden
können. Bei jedem Bestätigen
der Parametersätze werden alle
Parameter auf die in der Tabelle
aufgeführten Werte
zurückgesetzt. Der
Parametersatz dEFAuL P.USEr
kann frei programmiert werden.
Menue Parametersätze
Voreinstellung
Parametersatz 1
Voreinstellung
Parametersatz 2
Voreinstellung
Parametersatz 3
Freie Benutzereinstellungen
Werkseinstellungen sind grau
hinterlegt
7.8.2 Tabelle Parametersätze
P.SEt 1
Func Count
InP.PoL PnP
FiLtEr on
Count Cnt.dir
MPi LAtch
Loc.InP ProG
www.kuebler.com
In der Anzeige wird für
2 s der Text SAVE
angezeigt
P.SEt 2 P.SET 3
Count Count
PnP PnP
oFF oFF
uP.dn Quad
LAtch Set
ProG ProG
P.SEt 1
ModE Add
FActor 01.0000
diViSo 01.0000
dP 0
SEtPt 000000
CoLor red.Grn
rESmd Man.EL
Pr.Out 1
t.Out 1

7.8.3 Einstellung der Grundfunktion

Menue Grundfunktion
Programmiermenue
Impulszähler (7.8.4)
Programmiermenue
Zeitzähler/Betriebsstundenzähler
(7.8.6)
Programmiermenue
Tacho/Frequenzzähler (7.8.5)
7.8.4 Impulszähler
7.8.4.1 Untermenue für die Signal- und
Steuereingänge
Menue zum Programmieren der
Signal- und Steuereingänge
Eingangspolarität
PnP: nach Plus schaltend
für alle Eingänge gemeinsam
nPn: nach 0 V schaltend
für alle Eingänge gemeinsam
P.SEt 2 P.SET 3
Sub Add
01.0000 01.0000
01.0000 01.0000
0 0.00
000000 0000.00
red.Grn red.Grn
Man.EL Man.EL
00.10
