Grundinstallation

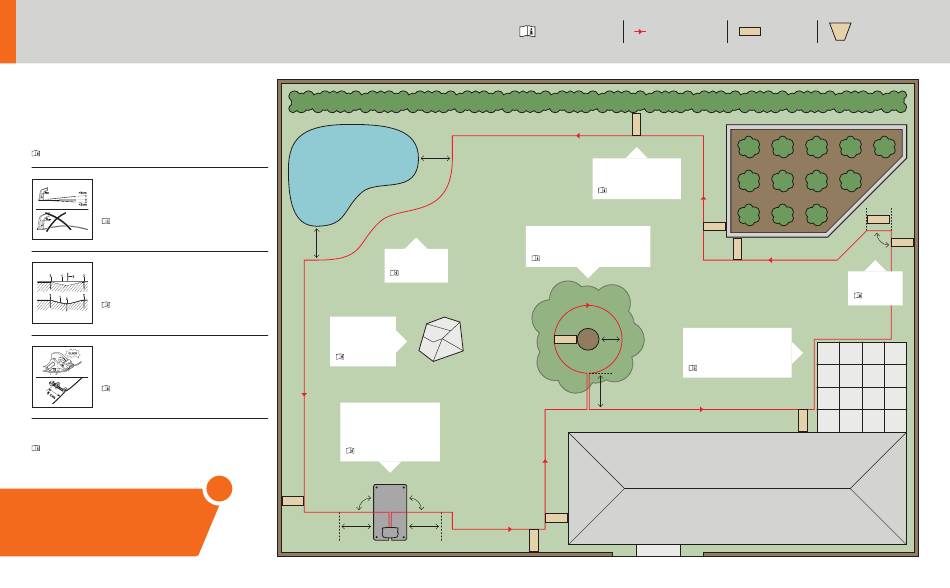

Positionierung interne Dockingstation und Verlegung Begrenzungsdraht
Vorbereitende Installationsmaßnahmen:
• Mähfläche vor Betrieb auf 2-4 cm mit einem herkömmlichen
Rasenmäher mähen.
• Mähflächen dürfen nicht überlappen.
Mindestabstand ≥ 1 m zwischen den Begrenzungsdrähten.
• Max. Entfernung zwischen iMow Mähroboter und
Begrenzungsdraht: 35 m.
• iMow Schnitthöhe einstellen. Empfehlung: Schnittstufe 5.
• Die Entfernung von Störungsquellen wie z. B. Metalle wird empfohlen.
9.1/9.6/9.10
Position Dockingstation:
• Schattig, geschützt, waagerecht
• Abstand zu Sperrfläche: ≥ 2 m
• Steckdose mit Überspannungsschutz
wird empfohlen.
9.1/12.9
Verlegung Begrenzungsdraht:
Begrenzungsdraht (1) oberirdisch in regelmäßigen
Abständen verlegen und mittels Fixiernägel (2)
festmachen. Bei Unebenheiten zusätzliche
Fixiernägel verwenden.
12.3
Korrekte Installation von Drahtverbindern:
Lose, nicht abisolierte Drahtenden bis zum Anschlag
in Drahtverbinder stecken. Drahtverbinder mit einer
geeigneten Zange zusammendrücken – auf korrektes
Einrasten achten.
12.16
Zubehör AKM 100 für kleine Gärten:
Für Mähflächen < 100 m² oder Begrenzungsdrahtlängen < 175 m.
9.10
Die STIHL iMow Mähroboter halten alle gültigen
Sicherheitsstandards ein. Dennoch gilt:
Der iMow Mähroboter ist kein Spielzeug. Während
der Aktivzeiten des iMow Mähroboters sind
insbesondere Kinder, Zuschauer und Tiere
aus dem Arbeitsbereich fernzuhalten.
100 cm
Wasserfl äche:
Abstand: 100 cm
Festes Hindernis:
Wird durch
Stoßsensor
erkannt.
4.1
Interne Dockingstation:
• Draht 60 cm in 90° Winkel
seitlich wegführen
• Ebene Freifl äche vor
Dockingstation: 1 m Radius
9.10
!
90°
≥ 60 cm
Gebrauchsanleitung
100 cm
Sperrfl äche:
• Abstand: 33 cm
• Draht ohne Überkreuzung verlegen
12.9
12.14
90°
≥ 60 cm
Begrenzungsdraht
iMow Ruler
Nicht befahrbare Fläche:
• Abstand: 33 cm
• Höhe Hindernis: > 1 cm
12.5
Angrenzend befahrbare Fläche:
• Abstand: ≥ 0 cm
33 cm
• Geländestufe zur
Grasnarbe: < +/- 1 cm
12.5
≥ 54 cm
Gassenschablone
90°
Spitze Ecken:
Winkel: ≥ 90°
12.6
