3-2E. FLANSCHABDECKUNG: Schützt vor Kontakt mit
den FLANSCHEN bei Betrieb und muss immer am
Platz sein.
3-2F. RIEMENSCHUTZSCHIRM: Am Platz halten.
3-2G. S Ä G E B L AT T R O H R S AT Z : A b g e d i c h t e t e
Einheit enthält Sägeblattschaft, Lager und
Schaftdichtungen.
3-2H. ZURRRIEGELÖSEN: Zum Festzurren der Säge
beim Transport. Nicht zum Heben der Säge
vorgesehen.
3-2I. MOTORÖLAUSLASSVENTIL: Auslass für Motoröl
ohne Werkzeug.
3-2J. RIEMENSPANNUNGSBOLZEN:
3-2K. HORIZONTALE KLEMMBOLZEN:
3-2L. SÄGEBLATTSCHAFT-RIEMENSCHEIBE:
3-2M. V-RIEMEN: Satz mit 4 Riemen.
3-2N. GETRIEBEKASTEN-RIEMENSCHEIBE:
3-2O. GETRIEBEKASTEN-SCHALTHEBEL: Dieser
Hebel dient der Änderung der Ausgangsdrehzahl
des MOTORGETRIEBEKASTENS (3-2A). Es
stehen drei Gänge und zwei Neutralstellungen zur
Verfügung. Die Positionen (1, 2 und 3) des
GETRIEBEKASTEN-SCHALTHEBELS sind
farblich gekennzeichnet und stimmen u. a.
mit den Positionen auf dem Aufkleber „Gan-
gauswahl/Sägeblattdrehzahl" überein. Den
G E T R I E B E K A S T E N - S C H A LT H E B E L w i e
folgt betätigen
1) Den MOTORANLASSER (1H) auf AUS („0")
stellen. Den Motor stets ABSTELLEN, bevor der
Getriebekasten geschaltet wird!
2) Die Größe der Riemenscheibe und des
F l a n s c h e s s o w i e d i e D r e h z a h l d e s
S ä g e b l a t t s c h a f t e s ü b e r p r ü f e n , u m z u
gewährleisten, dass sie für die Größe des zu
installierenden Sägeblattes geeignet sind.
WARNUNG: Die Überschreitung der auf dem
DIAMANTENSÄGEBLATT (2E) angegebenen
maximalen Drehzahl kann zu schweren
Verletzungen des Bedieners oder anderer
Personen im Arbeitsbereich führen.
3) Den GETRIEBEKASTEN-SPERRKNOPF (3-2P)
anheben und in die Stellung „OFFEN" drehen.

4) Den GETRIEBEKASTEN-SCHALTHEBEL

(3-2O) in den gewünschten Gang setzen. Der
Schaltvorgang kann durch eine leichte Hin- und
Herbewegung der Getriebekasten-Abtriebswelle
(oder des SÄGEBLATTSCHAFTES) erleichtert
werden.
5) Den GETRIEBEKASTEN-SPERRKNOPF (3-2P)
in die ursprüngliche Stellung „GESCHLOSSEN"
drehen und absenken.
66
3-2P GETRIEBEKASTEN-SPERRKNOPF: Riegelt den
GETRIEBEKASTEN-KUPPLUNGSSCHALTER
(3-2O) in Stellung. Sein Betrieb geht aus
GETRIEBEKASTEN-KUPPLUNGSSCHALTER
(3-2O) hervor.

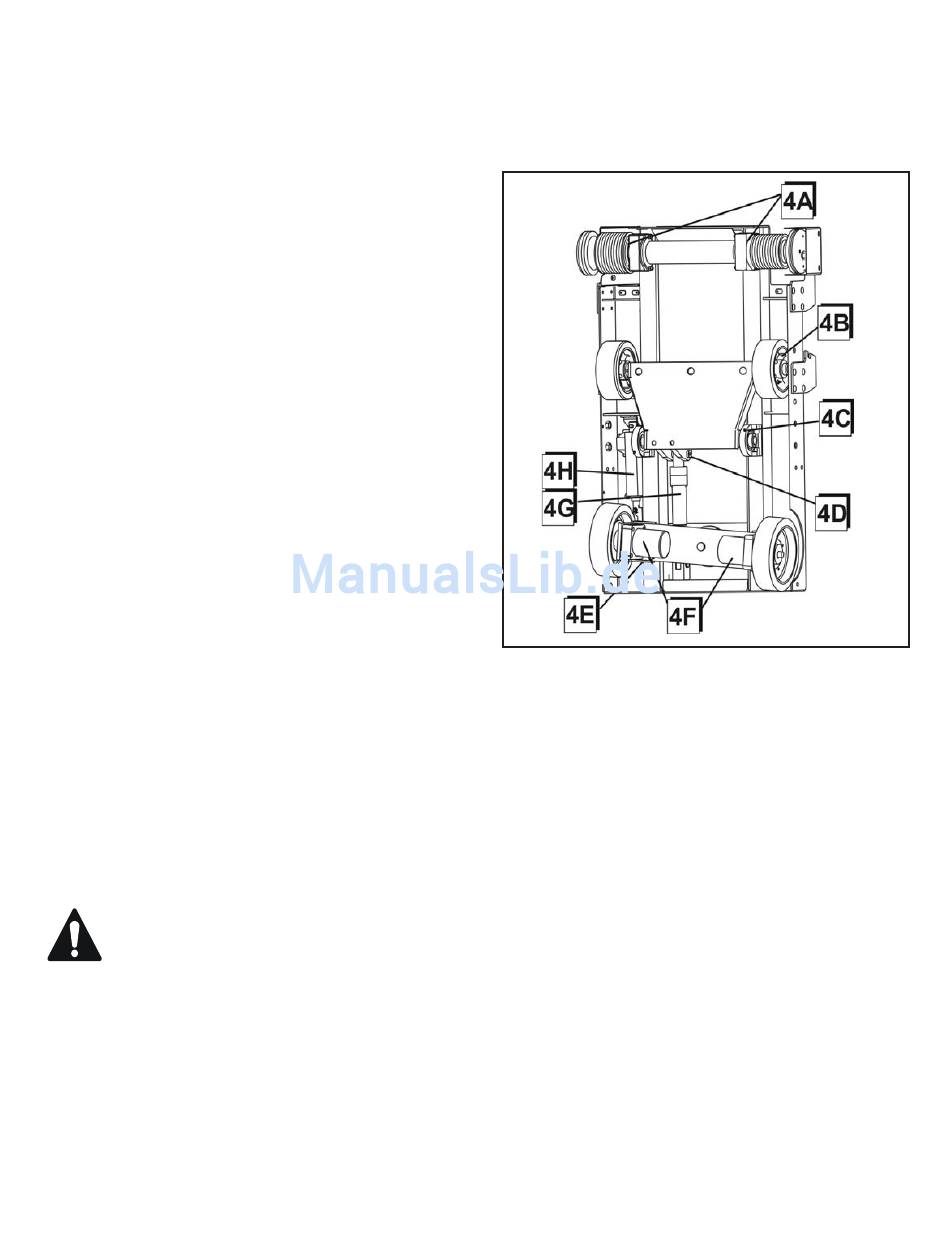

ABBILDUNG 4
4A. SÄGEBLATTSHAFT KUGELLAGERDICHTUNGEN
4B. VORDERRADLAGER
4C. VORDERACHSENKIPPLAGER
4D. HYDRAULIKZYLINDER-KIPPSTIFT
4E. HINTERACHSE
4F. HYDRAULISCHER RADMOTOR
4G. HEBUNGS-/SENKUNGSZYLINDER
4H. LINEARER STELLANTRIEB
