3

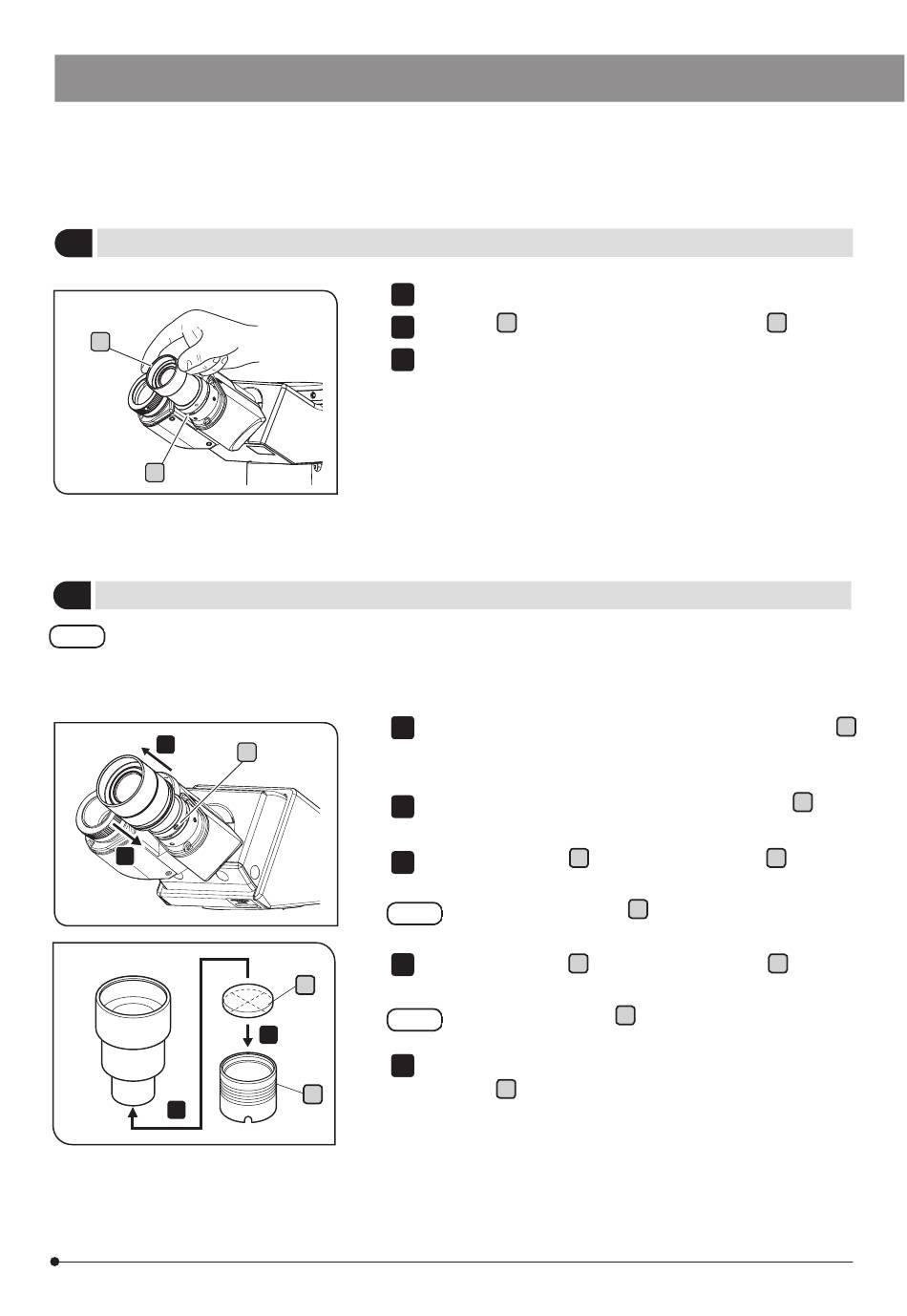

Einsetzen der Okulare (WHB10X, WHB10X-H)
a
b
4
Montieren des Okularmikrometers
Das Okularmikrometer kann nur an den Okularen (C3X-10X/18-H, C3X-10X/18) angebracht werden, die mit
TIPP
dem schwenkbaren Binokulartubus (U-CTBI) geliefert wurden. Für die Okulare dieses Mikroskops eignen sich
Okularmikrometer mit einem Durchmesser von 20,4 mm und einer Dicke von 1,0 mm.
1
5
1
1
2
3
1 1
a
2
3
HINWEIS
4
c
HINWEIS
3
4 5
b
Die Okularkappe entfernen.
Das Okular a bis zum Anschlag in den Okularstutzen b einführen.
Die mit dem Mikroskopstativ gelieferte Okular-Feststellschraube mit
einem kleinen Schlitzschraubendreher anziehen, um die Okulare
zu fixieren.
Für die Montage des Okularmikrometers die Feststellschraube a
des rechten Okulars mit einem kleinen Schlitzschraubendreher lösen
und das Okular entfernen.
Den Okularrahmen festhalten und den Fadenkreuzhalter b lösen
und entnehmen.
Das Okularmikrometer c so in den Fadenkreuzhalter b einsetzen,
dass die Anzeigefläche des Mikrometers nach unten weist.
Das Okularmikrometer c nicht verunreinigen, da Ver-
unreini gungen beim Mikroskopieren sichtbar werden.
Den Fadenkreuzhalter b mit dem Okularmikrometer c vorsichtig
an der Unterseite des Okulars einschrauben.
Den Fadenkreuzhalter b bis zum Anschlag
einschrauben.
Die Okulare am Beobachtungstubus anbringen und die Feststell-
schrauben a anziehen.
CX43
39
