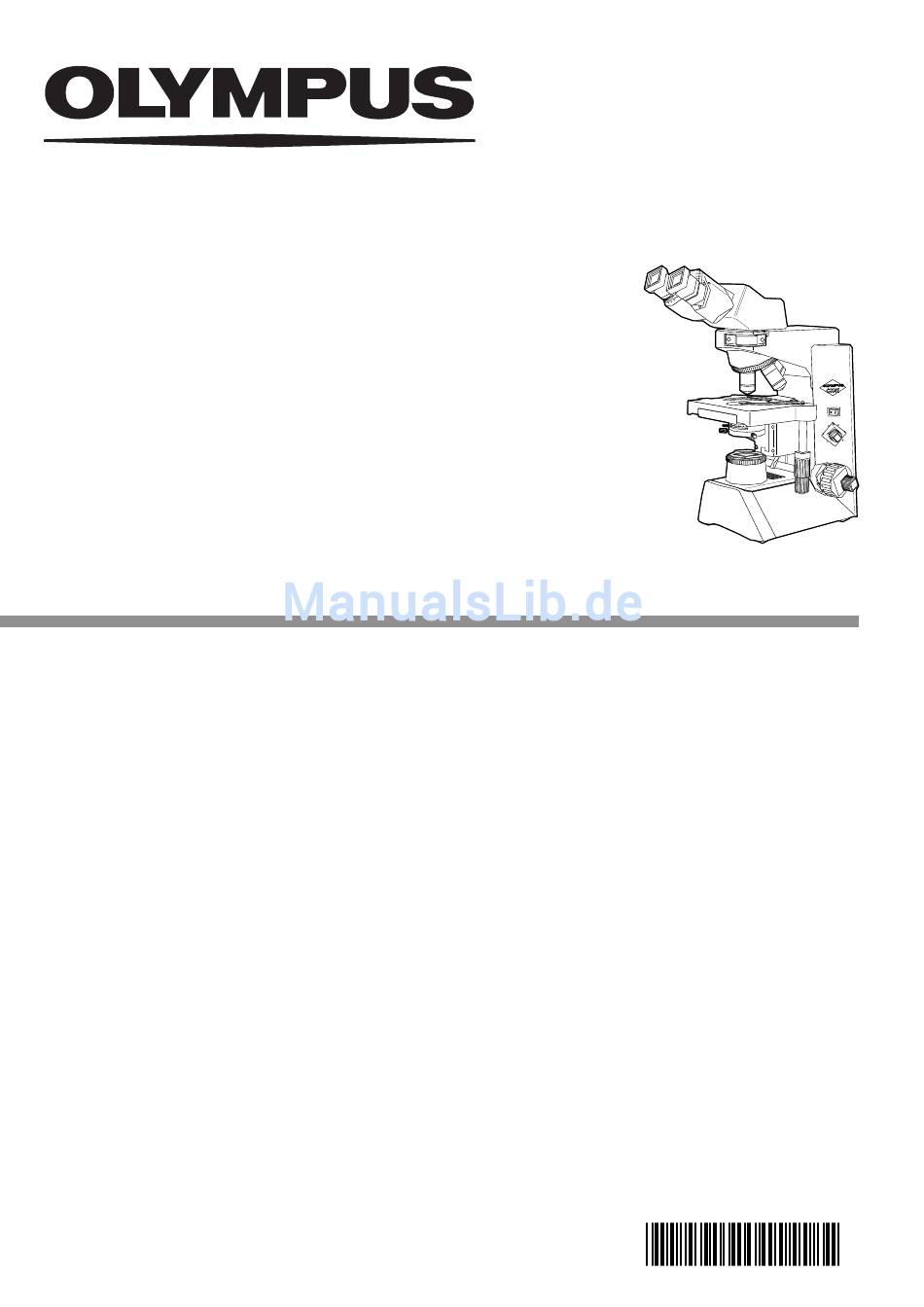

BEDIENUNGSANLEITUNG CX41 SYSTEMMIKROSKOP Diese Bedienungsanleitung bezieht sich auf das Systemmikroskop Modell CX41 von Olympus. Damit Sie sich mit diesem Mikroskop umfassend vertraut machen können, zur Gewährleistung der Sicherheit, und um eine optimale Leistung des Mikroskops zu erzielen, wird empfohlen, diese Bedienungsanleitung vor dem Mikroskopieren sorgfältig durchzulesen.
Seite 3
CX41 INHALT Das Mikrosk op kann seine volle Leistungsfähigk eit nur erbringen, w enn die Montage und die Einstellungen richtig durchgeführt wurden. Wenn Sie das Mikroskop selbst montieren möchten, lesen Sie bitte Kapitel 7, „MONTAGE” (Seite 21 bis 24) sorgfältig durch.
Seite 4
Dieses Mikroskop ist mit einer UIS-Optik (Universal Infinity System) ausgestattet und darf nur mit UIS-Okularen, -Objektiven und -Kondensoren usw. verwendet werden. (Die anderen auf Seite 21 beschriebenen Module sind eventuell ebenfalls mit diesem Mikroskop kombinierbar. Nähere Einzelheiten können Sie bei Olympus erfragen oder dem Katalog entnehmen.) Die Verwendung ungeeigneten Zubehörs kann zu Leistungsbeeinträchtigungen führen.
(Vorsicht beim Auswechseln der Glühlampe) Wenden Sie sich bitte an Olympus, falls der Aufkleber v erschmutzt ist, sich ablöst o. Ä., damit er ersetzt w erden kann. Vorbereitung 1. Ein Mikroskop ist ein empfindliches Gerät. Mit Sorgfalt handhaben und vor Erschütterungen und gewaltsamen Einwirkungen schützen.
Wartung und Aufbewahrung 1. Alle Glasoberflächen durch vorsichtiges Abwischen mit Gaze r e inigen. Fingerabdrücke oder Fett auf der Glasoberfläche mit einem Stück Gaze, das zuvor mit einer Mischung aus Äther (7 0 %) und Alkohol (30%) angefeuchtet wur d e, vorsichtig abwischen.
Seite 7
CX41 NOMENKLATUR } Die folgende Abbildung zeigt das CX4 1RF, also das Mikr oskopstativ, bei dem die x - und y- Triebe an der rechten Seite angebracht sind. Bei Modell CX41LF sind die x- und y-Achsen-Triebe an der link en Seite angebracht.
ZUSAMMENFASSUNG DER VORGEHENSWEISE BEI HELLFELDMIKROSKOPIE (Verwendete Bedienelemente) (Seite) Den Hauptschalter einschalten („ “) und die @Hauptschalter (S. 7) ²Helligkeitsregler (S. 7) Helligkeit regulieren. ³Objekthalter (S. 9) Das Objekt auf den Tisch auflegen. |x-/y-Achsen-Triebe (S. 10) ƒObjektivrevolver Das 10X-Objektiv in den Strahlengang einschwenken. …Grob-/Feintriebe (S.
Seite 9
CX41 } Fertigen Sie eine Kopie der Seiten an, auf denen das Mikroskopieverfahren beschrieben ist, und bewahren Sie diese neben dem Mikroskop auf.
VERWENDEN DER BEDIENELEMENTE 3-1 Sockel Einschalten der Glühlampe (Abb. 3) 1. Den Hauptschalter @ einschalten („ “). 2. Den Helligkeitsregler ² in Pfeilrichtung im Uhrzeigersinn drehen, um die Helligkeit zu erhöhen, und gegen den Uhrzeigersinn dr ehen, um sie zu verringern. Die Ziffern rund um den Regler geben die entspr echenden Spannungs- werte an.
CX41 3-2 Fokussierblock Einstellen der Gängigkeit des Grobtriebs (Abb. 5) 1. Die Gängigkeit des Gr obtriebs ist zum einfachen Gebr auch bereits voreingestellt. Sie kann jedoch auf Wunsch mit Hilfe des Einstellrings für die T riebgängigkeit @ v erändert w erden. Dazu einen flachen Schraubendreher in eine der Kerben ²...
3-3 Kreuztisch Auflegen des Objektes (Abb. 7) #Durch plötzliches oder gewaltsames Betätigen des Federklemm- hebels @ kann der Objektträger beschädigt werden oder zer- brechen. Das Objekt stets äußerst vorsichtig auflegen. Mikroskopie mit Objekthalter für einen einzelnen Objektträger 1. Den Grobtrieb ² gegen den Uhrzeigersinn (in Pfeilrichtung) drehen, um den Tisch abzusenken.
CX41 Bewegen des Objektes (Abb. 8) Den oberen, also den y- Achsen-Trieb @ dr ehen, um das Objekt in vertikaler Richtung zu v erschieben, und den unteren T rieb (x-Achsen- Trieb) ² drehen, um das Objekt in horizontaler Richtung zu v erschieben.
Dioptrieneinstellung (Abb. 11) }Bei Verwendung des U-C TBI die weiße Markierung an der Dioptrien- einstellring-Skala des rechten Objektivs mit der weißen Indexlinie ausrichten. 1. Mit dem rechten Auge durch das rechte Okular blicken und das Objekt durch Drehen der Grob- und F eintriebe scharfstellen. 2.
CX41 Verwenden der Okularmikrometerplatte (als Zubehör erhältlich) (Abb. 14) }Eine Okularmikrometerplatte (Durchmesser 20,4 mm, Dicke 1 mm) und zwei Fadenkreuzhalter (20.4-RH, als zw eiteiliges Set erhältlich) v orbereiten. Wenn die Fadenkreuzhalter verwendet werden, beträgt die Sehfeldzahl 19,6. Bei V erwendung des schwenkbar en Beobachtungstubus betr ägt die Sehfeldzahl konstant 18 und ändert sich nicht .
· Einen oder mehre re Filter mit einem Durchmesser v on 45 mm ² in den Lichtaustritt am Mikroskopsock el einsetzen. } Informationen zu den verschiedenen Filtertypen erhalten Sie bei Olympus oder aus dem Katalog. Abb. 19 Verwenden des Dunkelfeldrings CH2-DS (Abb.
CX41 Verwenden des schwach vergrößernden Helligkeitsregelobjektivs CX-LA }Das CX -LA ist ein Objektiv, das die Beleuchtung für den Be- leuchtungsbereich des 2X -Objektivs liefert . Das CX -LA kann unterhalb eines vorgeschriebenen Kondensors angebracht werden (siehe Seite 23). #Das CX-LA ist ausschließlich für die Mikroskopie vorgesehen. Da...
3-6 Immersionsobjektive Verwenden von Immersionsobjektiven (Abb. 22) # Stets das mitgelieferte Immersionsöl von Olympus verwenden. 1. Das Objekt dur ch Wechseln der Objektive v on der geringsten bis zur stärksten Vergrößerung scharfstellen. 2. Vor dem Einschwenken des Immersionsobjektivs in den Strahlengang einen Tropfen des Immersionsöls, das mit dem Modell mit 1 00X-Objektiv...
CX41 3-7 Phasenblenden CX-PH1/PH2/PH3 Aussehen Phasenblenden Grünfilter 45G533 oder 45IF550 CX-PH1/PH2/PH3 Zentrierschrauben Phasenkontrastobjektive Zentrierfernrohr CT-5 Serie PlanCN-Ph (10X, 20X, 40X, 100XO) Installation Eine Phasenblende wird auf dieselbe W eise montiert wie ein Filterhalter. # Das Objektiv muss durch ein Phasenkontrastobjektiv ersetzt werden.
Seite 20
Falls Probleme auftreten, gehen Sie bitte nach der folgenden Tabelle vor und treffen Sie die entsprechenden Abhilfemaßnahmen. Wenn sich das Problem auch nach Durchsicht der gesamten Liste ni cht beheben lässt, wenden Sie sich bitte an Ihre örtliche Olympus- Vertretung. Ursache Abhilfemaßnahme...
Seite 21
CX41 Ursache Abhilfemaßnahme Seite Problem 2. Grob-/Fein-Scharfeinstellung a) Der Grobtrieb lässt sich nur schw er Der Einstellring für die T riebgängigkeit Lockern. drehen. ist zu fest angezogen. Es wird v ersucht, den Kreuztisch mit Den Vorwahlanschlag lösen. dem Grobtrieb anzuheben, obw ohl der Vorwahlanschlag arretiert ist.
TECHNISCHE DATEN Parameter Spezifikation 1. Optisches System Optisches UIS (Universal Infinity System)-System 2. Beleuchtung Eingebaute Beleuchtungseinrichtung. Halogenglühlampe 6V 30W (PHILIPS 5761) (Durchschnittliche Lebensdauer: ca. 100 Stunden bei bestimmungsgemäßem Gebrauch.) 100-120 V/220-240 V , 0,85/0,45 A, 50/60 Hz 3. Scharfeinstellung Höhenverstellung des Tisches über rollengelagerte F ührung (Zahnstange) Hub pro Drehung: 36,8 mm Gesamthubbereich: 25 mm Oberer Anschlag durch v ereinfachten Vorwahlanschlag...
CX41 OPTISCHE EIGENSCHAFTEN In der nachfolgenden T abelle sind die optischen Vergrößerung Objektivbezeichnung Eigenschaften der verschiedenen Okular/Objektiv- Kombinationen aufgeführt. Die Abbildung rechts zeigt die Mechanische auf den Objektiv en angegebenen L eistungsdaten. Tubuslänge Numerische Apertur Deckglaskorrektur Farbband Okulare Eigenschaften Arbeits- Deck- Auflösung...
Seite 24
Bei den in der folgenden Zeichnung angegebenen Modulbezeichnungen handelt es sich nur um typische Beispiele. Wenden Sie sich bezüglich der Module, der en Nummern nicht angegeben sind, an Ihr e Olympus-Vertretung, oder beachten Sie den Katalog. #Bei der Montage des Mikroskops ist darauf zu achten, dass alle Teile staub- und schmutzfrei sind. Die Teile dürfen nicht verkratzt und die Glasflächen nicht berührt werden.
CX41 7-2 Ausführliche Montageanleitung Montieren der Glühlampe (Auswechseln der Glühlampe) (Abb. 25) 1. Das Mikroskopstativ auf die Seite legen und den Lampenhausknopf @ an der Unterseite des Sock els her ausziehen, um die Lampenhaus- abdeckung zu öffnen. 2. Die Halogenglühlampe ² mit dem P olyethylenbeutel fassen, damit k eine Fingerabdrücke auf die Glühlampe gelangen, und die K ontaktstifte bis...
Montieren des Kondensorzubehörs (Abb. 27 & 28) } In den CH2-FH oder die CX -AL ² k önnen 32,5 mm-Filter @ (32.5C, 32.5G533, 32.5LB45/150/200) eingesetzt werden. 1. Das Kondensorzubehörteil ³ bis zum Anschlag an der Unterseite des Kondensors einschieben. Es muss hörbar einr asten. 2.
Darauf achten, dass der Hauptschalter ausgeschaltet ist („ “), bevor das Netzkabel angeschlossen wird. Stets das von Olympus gelieferte Netzkabel verwenden. Wenn kein Netzkabel mit dem Mikroskop geliefert wurde, das geeignete Kabel bitte anhand des Abschnitts „AUSWAHL DES PASSENDEN NETZ- KABELS”...
Seite 28
Wenn kein Netzkabel mitgeliefert wurde, wählen Sie bitte gemäß den technischen Daten ein mit einem Prüfzeichen versehenes Netzkabel aus der nachfolgenden Tabelle aus: VORSICHT: Olympus leistet keine Gewähr für Schäden, die durch die Verwendung von nicht geprüften Netzkabeln in Verbindung mit Geräten von Olympus entstehen.
Seite 29
CX41 Tabelle 2 Flexibles Kabel PRÜFORGANISATIONEN UND MARKIERUNGSART FÜR D AS HARMONISIERUNGSZEICHEN Weitere mögliche Markierung Aufgedrucktes oder aufgepräg- mit schwarz-rot-gelben Ringen tes Harmonisierungszeichen (am (Länge der Farbmarkierung in Prüforganisation Stecker oder an der Isolierung angebracht) Schwarz Gelb Comité Electrotechnique Belge (CEBEC) CEBEC <HAR>...
