VUT/VUE 160/350/550 V(1)(B) EC
BAUART UND FUNKTIONSWEISE
Funktionsweise der Lüftungsanlage: die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter
gereinigt und strömt durch den Wärmetauscher. Anschließend wird sie durch den Abluftventilator über das Fortluftrohr ins Freie
geführt. Die kalte, frische Außenluft wird im Zuluftfilter gereinigt und anschließend vom Zuluftventilator weiter in den Raum geleitet. Im
Wärmetauscher wird die Wärme aus der warmen Abluft auf die kalte Außenluft übertragen. Hierbei sind die beiden Luftströme vollständig
voneinander getrennt. Die Wärmerückgewinnung minimiert Wärmeverluste in der kalten Jahreszeit und spart somit Heizkosten.
1
2
3
4
5
6
7
8
9
10
1:
luftdichte Kabeldurchführungen
5:
Wärmetauscher
Abluftfilter
Differenzdruckschalter des Abluftfilters (nur für die Anlagen VUT/VUE 550 VB EC A21)
Stecker des Kanal-Nachheizregisters NKD
Die Lüftungsanlage besitzt ein aufklappbares Seitenteil für regelmäßige Reparatur- und Wartungsarbeiten. Da das Seitenteil abnehmbar
ist, kann die Seite auf der die Wartungsarbeiten durchgeführt werden, gewechselt werden. Der Zugang zur Steuereinheit für Montage
und Betrieb des Geräts erfolgt über die Zugangsklappe auf der Oberseite des Geräts. Das Stromkabel und das Erdungskabel sind über
die Kabeldurchführung an der Seite der Anlage mit der Steuereinheit verbunden. Die Bypassklappe ist je nach Betriebsart der Anlage
geschlossen oder geöffnet.
Die Anlagen VUT/VUE 550 VB EC A21 sind zur Kontrolle der Filterverschmutzung mit Differenzdruckschaltern ausgestattet.
Der Zugang zu den Differenzdruckschaltern erfolgt über den Ab- und Zuluftstutzen.
Bei den Anlagen VUT 160/350/550 V(1)B EC sammelt sich das Kondenswasser, welches sich aufgrund der Temperaturdifferenz von Zu-
und Abluft bildet, in der Auffangwanne und wird über das Ablaufrohr abgeleitet.
Zusätzliche Zubehörteile (im Lieferumfang nicht enthalten, separat bestellbar):
Feuchtigkeitssensor. Der HV2-Sensor in den Modellen VUT/VUE 160/350/550 V(1)(B) EC A21 ist an die Steuereinheit angeschlossen.
•
Bei den Modellen VUT/VUE 160/350/550 V(1)(B) EC A14 ist der HV2-Sensor an die Klemmleiste angeschlossen. Der HR-S-Sensor
ist an die Steuereinheit angeschlossen. Die Lüftungsanlage hält die eingestellte Raumluftfeuchte basierend auf den Messungen
des Feuchtigkeitsensors konstant. Wenn die Abluftfeuchte den Sollwert übersteigt, wechselt die Lüftungsanlage in die hohe
Lüftungsstufe. Wenn die Abluftfeuchte unter den Sollwert fällt, kehrt die Lüftungsanlage in die vorherige Betriebsart zurück.
CO
-Sensor
•
(zum Anschluss an die Steuereinheit). Misst die CO
2
der Förderleistung der Lüftungsanlage.
VOC-Sensor
•
(zum Anschluss an die Steuereinheit). Zur Bestimmung der Raumluftqualität (bezüglich Zigarettenrauch, Ausatemluft,
Reinigungs- und Lösemitteldämpfen). Die Empfindlichkeit kann in Relation zur höchsten Luftschadstoffbelastung eingestellt
werden. Ermöglicht Energieeinsparung durch kontrollierte Lüftung, das diese nur bei Überschreiten eines bestimmten Sollwerts
erfolgt.
NKP
•
Kanal-Vorheizregister
im Zuluftkanal bei und verhindert so eine Vereisung des Wärmetauschers. Montage und Anschluss des Heizregisters an die
Lüftungsanlage sind in der Betriebsanleitung des Heizregisters beschrieben.
•
Kanal-Nachheizregister
Raumlufttemperatur konstant. Montage und Anschluss des Heizregisters an die Lüftungsanlage sind in der Betriebsanleitung des
Heizregisters beschrieben.
www.ventilation-system.com

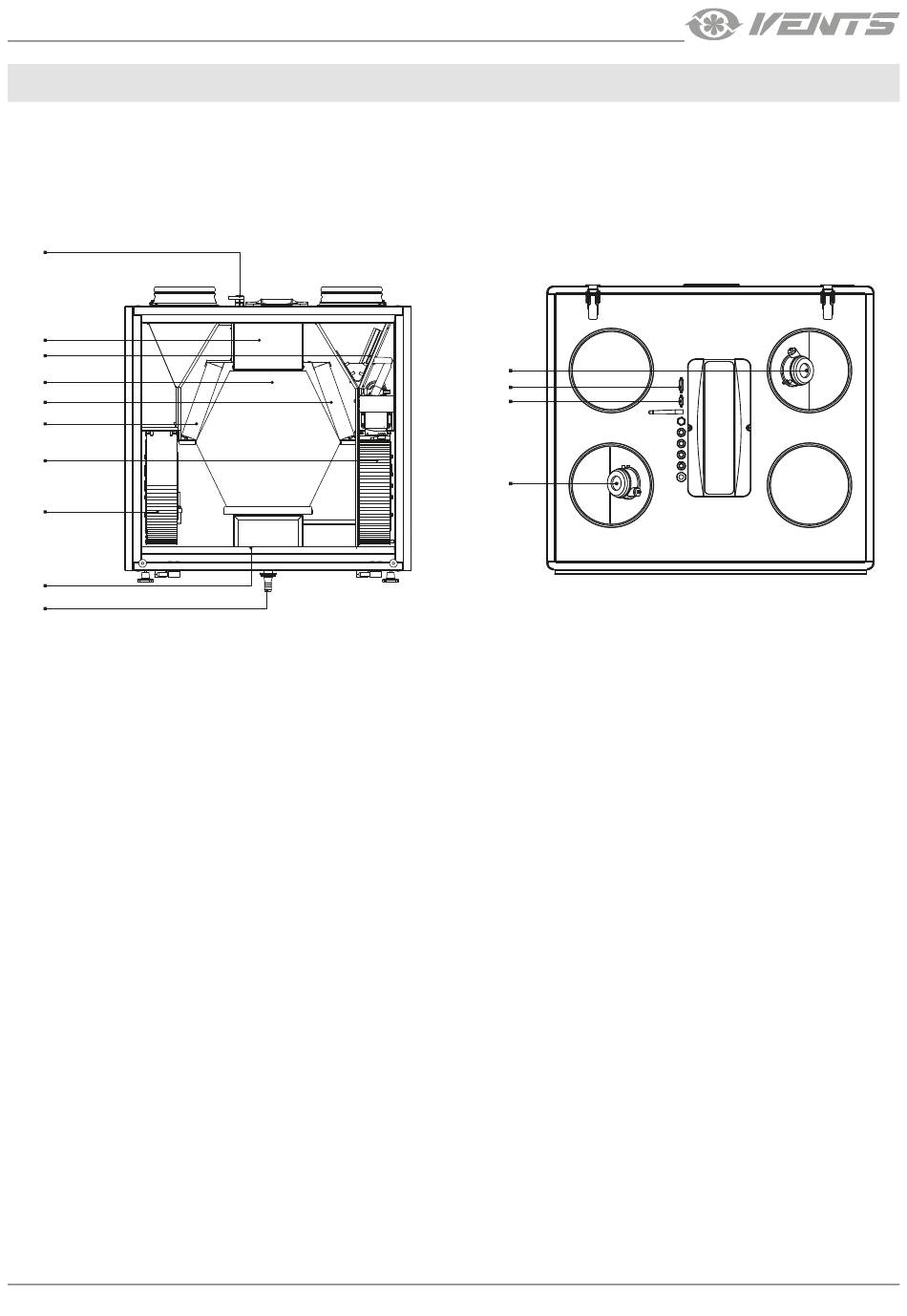

BAUART DER LÜFTUNGSANLAGE
2:
Steuereinheit
6:
7:
Zuluftfilter
Zuluftventilator
14:
Differenzdruckschalter des Zuluftfilters (nur für die Anlagen VUT/VUE 550 VB EC A21)
(für die Anlagen VUT/VUE 160/350/550 V(1)(B) EC EC A21). Das Heizregister behält die Lufttemperatur
NKD
(für die Anlagen VUT/VUE 160/350/550 V(1)(B) EC A21). Das Heizregister hält die eingestellte
11
12
13
14
3:
Bypassklappe (außer VUT/VUE 160 V(1) EC-Modelle)
8:
Abluftventilator
-Konzentration im Raum und sendet ein Steuersignal zur Regelung
2
9:
10:
Auffangwanne
12:
Stecker des Kanal-Vorheizregisters NKP
4:
Gegenstrom-
11:
Abluftstutzen
13:
7
