BAUART UND FUNKTIONSWEISE
Funktionsweise der Lüftungsanlage: Die warme, verbrauchte Abluft
gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter
gereinigt und strömt durch den Wärmetauscher. Anschließend
wird sie durch den Abluftventilator über das Fortluftrohr ins Freie
geführt. Die kalte, frische Außenluft wird im Zuluftfilter gereinigt
und anschließend vom Zuluftventilator weiter in den Raum geleitet.
Im Wärmetauscher wird die Wärme aus der warmen Abluft auf die
kalte Außenluft übertragen. Hierbei sind die beiden Luftströme
vollständig voneinander getrennt. Die Wärmerückgewinnung
minimiert Wärmeverluste in der kalten Jahreszeit und spart somit
Heizkosten.
Die Lüftungsanlage ist eine Rahmenkonstruktion aus starr
befestigten Platten. Diese bestehen aus lackiertem Stahlblech und
verzinktem Stahlblech sowie einer inneren Schicht aus Mineralwolle
zur Schall- und Wärmeisolierung.
6

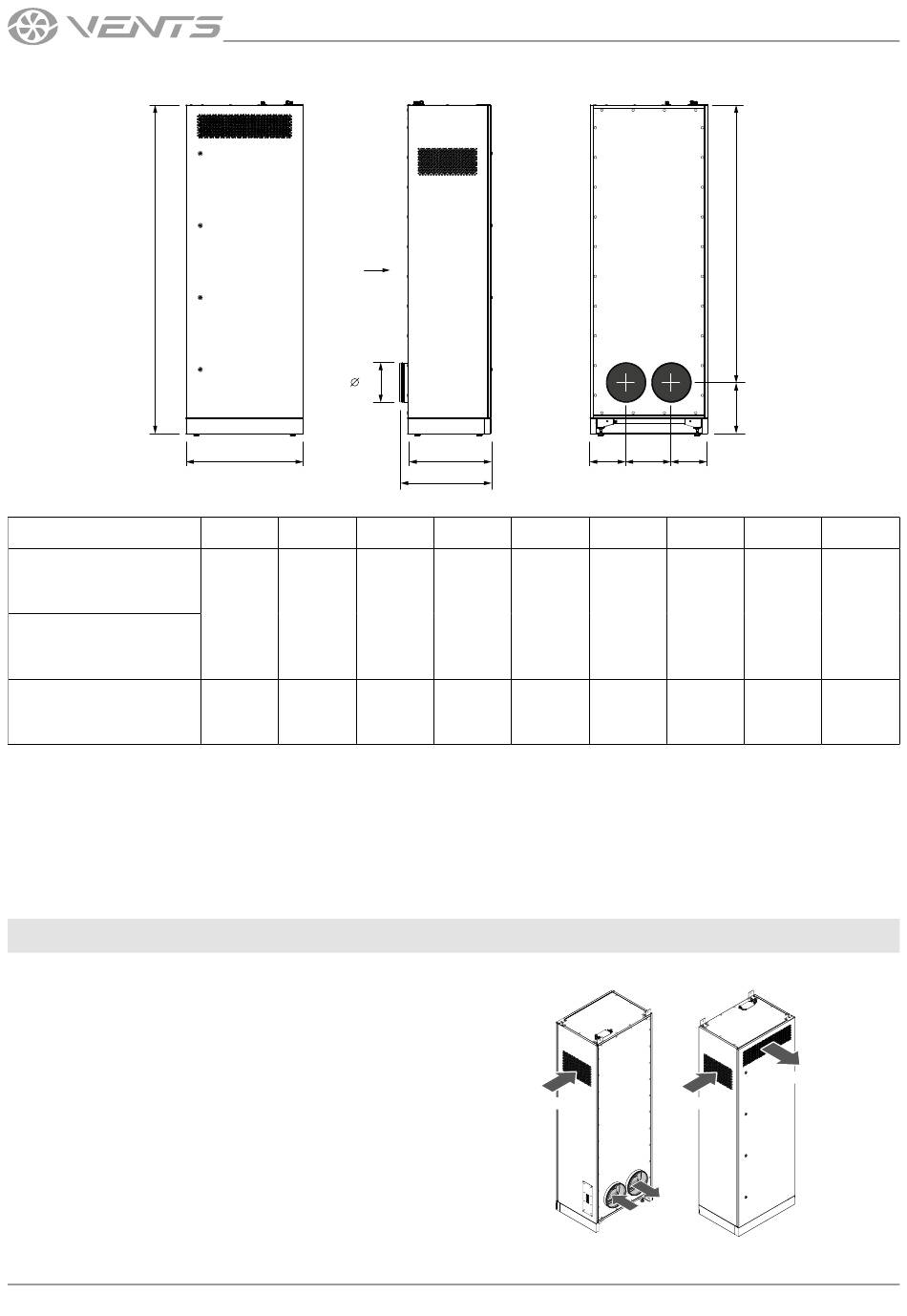

AUßENABMESSUNGEN DER ANLAGE, mm
A
D
W
D
W
W1
200
620
230
250
750
290
L
W2
L1
W2
L
195
470
230
535
FUNKTIONSWEISE DER LÜFTUNGSANLAGE
ABLUFT
DVUT/DVUE HB(E/E2) EC
H1
H2 +20*
W1
W2
L1
H
H1
520
1770
1476
585
2170
1833
ABLUFT
FORTLUFT
AUßENLUFT
www.ventilation-system.com
H2
294
337
ZULUFT
