Vents VUE 160 V EC Betriebsanleitung Seite 8

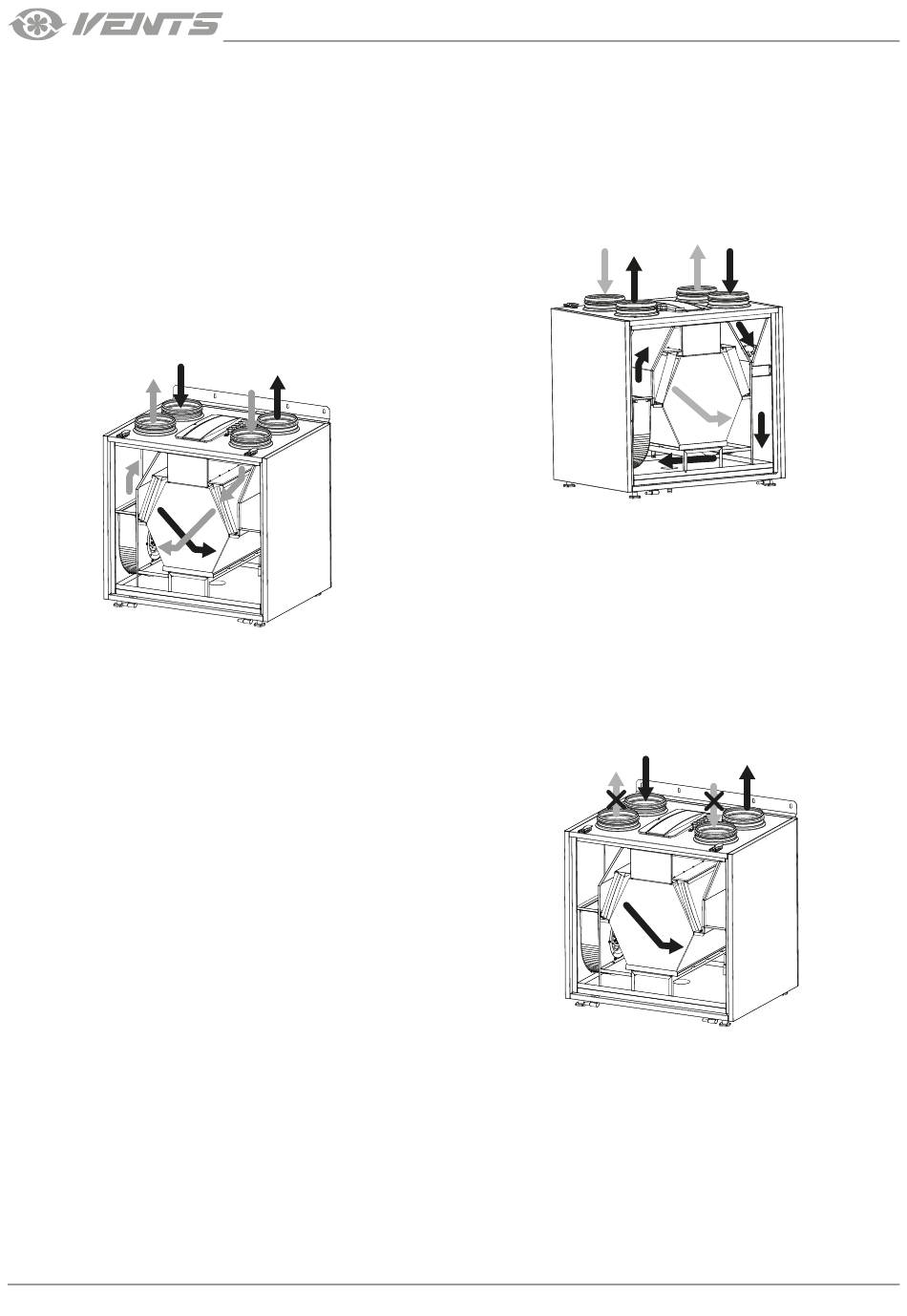

Wärmerückgewinnung
Die warme, verbrauchte Abluft gelangt aus dem Raum in die
Lüftungsanlage, wird im Abluftfilter gereinigt und strömt durch den
Wärmetauscher. Anschließend wird sie durch den Abluftventilator
über das Fortluftrohr ins Freie geführt.
Die kalte, frische Außenluft wird im Zuluftfilter gereinigt, strömt
durch den Wärmetauscher und wird vom Zuluftventilator weiter
in den Raum geleitet.
Im Wärmetauscher wird die Wärme zwischen der Ab- und Zuluft
ausgetauscht. Hierbei sind die beiden Luftströme vollständig
voneinander getrennt. Die Wärmerückgewinnung minimiert
Wärmeverluste in der kalten Jahreszeit und spart somit Heizkosten.
Abluft
Zuluft
Ansicht der Wartungsseite
Frostschutzbetrieb
(Vereisungsgefahr tritt auf, wenn die Ablufttemperatur hinter dem Wärmetauscher unter +5 °C liegt und die
Zulufttemperatur vor dem Wärmetauscher für die Anlagen mit Vorheizung unter -3 °C liegt bzw. wenn die Ablufttemperatur hinter dem
Wärmetauscher für die Anlagen ohne Vorheizung unter +3 °C liegt).
Bei Vereisungsgefahr wird bei den Anlagen
VUT/VUE 160/350/550 V(1) (B) EC A14 der Zuluftventilator
abgeschaltet.
Nach Anstieg der Fortlufttemperatur kehrt die Lüftungsanlage in
die vorherige Betriebsart zurück.
Es gibt drei Frostschutzbetriebsarten für die Anlagen VUT/VUE 160/350/550 V(1) (B) EC A21:
• schrittweise Geschwindigkeitsverminderung des Zuluftventilators
• mit Hilfe eines Bypasses
• mit Hilfe eines Elektro-Vorheizregisters (bei Vorhandensein eines Kanal-Vorheizregisters)
Die Wahl der Betriebsart und die Einstellungen sind in der Betriebsanleitung für das Steuerungssystem A21 beschrieben.
8
BETRIEBSARTEN DER LÜFTUNGSANLAGE
Fortluft
Außenluft
Sommerbetrieb
Im Lüftungsbetrieb ist die Bypassklappe geöffnet, die abgeführte
Luft kommt nicht in Kontakt mit dem Wärmetauscher.
Die Zulufttemperatur bleibt gleich.
Außenluft
Fortluft
Ansicht der Rückseite
Abluft
Zuluft
Ansicht der Wartungsseite
VUT/VUE 160/350/550 V(1)(B) EC
Zuluft
Abluft
Fortluft
Außenluft
