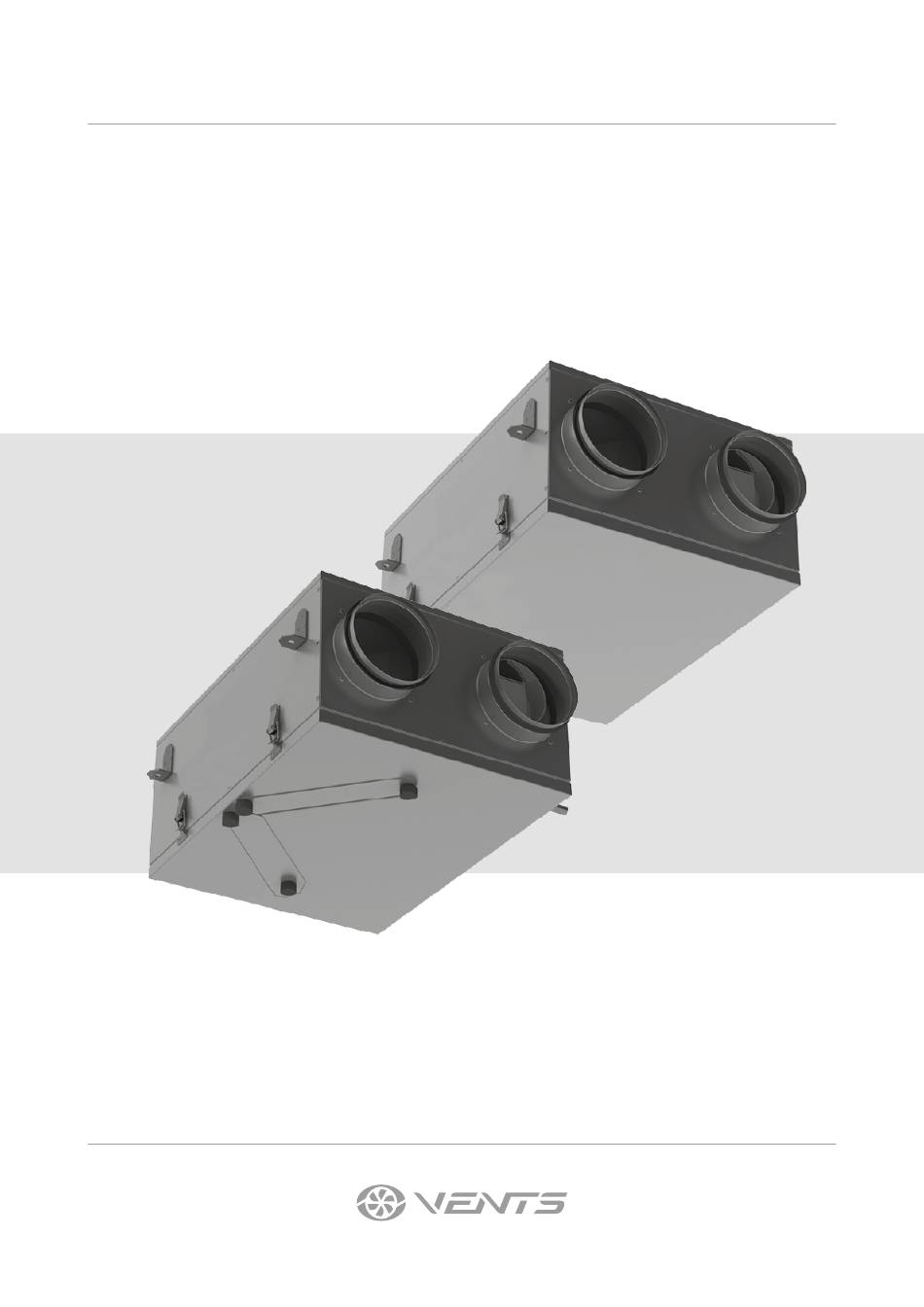

- Seite 1 BETRIEBSANLEITUNG VUT 100 P mini VUE 100 P mini Lüftungsanlage...
-
Seite 2: Inhaltsverzeichnis
VUT/VUE 100 P mini INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................6 Montage und Betriebsvorbereitung ..........................7 Netzanschluss ....................................9 Steuerung ......................................9 Wartungshinweise ..................................10 Störungsbehebung .................................. - Seite 3 Die Zu- und Abluftöffnung nicht verschließen oder verdecken, um einen optimalen Luftstrom zu gewährleisten. Setzen Sie sich bitte nicht auf das Gerät und lassen Sie keine Gegenstände darauf liegen. Die in dieser Betriebsanleitung angegebenen Informationen gelten zum Zeitpunkt der Abfassung des Dokuments als richtig. Um aktuelle technische Entwicklungen umzusetzen, behält sich das Unternehmen das Recht vor, jederzeit Änderungen in der Bauweise, den technischen Eigenschaften und dem Lieferumfang des Gerätes vorzunehmen.
-
Seite 4: Verwendungszweck

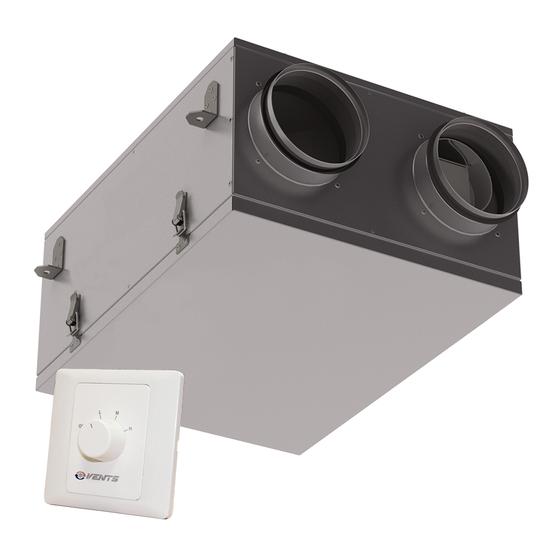

Ölpartikel und anderen schädlichen Substanzen wie Gifte, Krankheitserreger enthalten. LIEFERUMFANG Bezeichnung Anzahl Lüftungsanlage Betriebsanleitung Drehzahlschalter Verpackungsbox BEZEICHNUNGSSCHLÜSSEL VUT 100 P mini Bezeichnungsbeispiel: Typ der Lüftungsanlage VUT: Lüftungsanlage mit Wärmerückgewinnung VUE: Lüftungsanlage mit Energierückgewinnung Nennförderleistung, m3/h Montage P: Hängemontage, horizontal gerichtete Stutzen Ausführungsart... -
Seite 5: Technische Daten
Verwenden Sie die Anlage niemals zur Entfeuchtung, z. B. von Neubauten. Das Gerät gehört zu den elektrischen Anlagen der Klasse I. Schutzart gegen Eindringen von Fremdkörpern und Wassereintritt: IP22 für die montierte Lüftungsanlage, IP44 für die Motoreinheiten. VUT 100 P mini VUE 100 P mini Parameter Geschwindigkeit Mindest. -
Seite 6: Bauart Und Funktionsweise
VUT/VUE 100 P mini BAUART UND FUNKTIONSWEISE Funktionsweise der Lüftungsanlage: Die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter gereinigt und strömt durch den Wärmetauscher. Anschließend wird sie durch den Abluftventilator über das Fortluftrohr ins Freie geführt. Die kalte, frische Außenluft wird im Zuluftfilter gereinigt und anschließend vom Zuluftventilator weiter in den Raum geleitet. -
Seite 7: Montage Und Betriebsvorbereitung
MONTAGE UND BETRIEBSVORBEREITUNG STELLEN SIE VOR DER MONTAGE SICHER, DASS DAS VENTILATORGEHÄUSE KEINE FREMDTEILE WIE FOLIE ODER PAPIER ENTHÄLT. BEI DER MONTAGE DES GERÄTS IST EIN AUSREICHENDER WARTUNGSZUGANG ZU BERÜCKSICHTIGEN. Die Anlage kann an Gewindestangen aufgehängt oder mit Ankerschrauben starr an einer horizontalen Fläche befestigt werden. Die Befestigungselemente sind im Lieferumfang nicht enthalten und müssen separat gekauft werden. - Seite 8 VUT/VUE 100 P mini Kondensatablauf *Die Anlagen VUE sind mit einem Enthalpie-Wärmetauscher ausgestattet und benötigen keinen Kondensatablauf. Die Anlagen VUT sind mit einer Ablaufwanne zum Sammeln und Abführen von Kondensat ausgestattet. Temperaturunterschiede zwischen Zu- und Abluftströmen in Wärmerückgewinnungsgeräten führen zu Kondensatbildung. Kondensat wird in der Ablaufwanne gesammelt und durch die Ablaufrohre nach außen abgeführt.
-
Seite 9: Netzanschluss
NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN! ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. • Das Gerät ist für den Anschluss an ein Stromnetz mit den im Abschnitt «Technische Daten» angegebenen Parametern vorgesehen. •... -
Seite 10: Wartungshinweise
VUT/VUE 100 P mini WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. STELLEN SIE SICHER, DASS DAS GERÄT VOM STROMNETZ GETRENNT IST, BEVOR SIE DEN SCHUTZ ENTFERNEN. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Geräteoberfläche und Filterersatz oder -reinigung. 1. - Seite 11 2. Pflege des Wärmetauschers (einmal pro Jahr) Auch bei regelmäßiger Reinigung der Filter kann sich etwas Staub im Wärmetauscher ablagern. Daher muss der Wärmetauscher für eine anhaltend hohe Effizienz ebenso regelmäßig gereinigt werden. Wartung des Wärmetauschers in VUT-Anlagen: Drücken Sie die Riegel heraus. Entfernen Sie die Wartungsblende.
- Seite 12 VUT/VUE 100 P mini 3. Pflege der Ventilatoren (einmal pro Jahr) Auch wenn Sie die Filter regelmäßig reinigen, kann etwas Staub in die Ventilatoren gelangen und somit die Förderleistung der Lüftungsanlage und den Zuluftstrom vermindern. Reinigen Sie die Ventilatoren mit einer weichen Bürste oder einem Tuch. Um eine Beschädigung des Laufrads zu vermeiden ist die Reinigung mit Wasser, scheuernden Reinigungsmitteln, Lösungsmitteln oder scharfen Gegenständen nicht gestattet.
-
Seite 13: Störungsbehebung
STÖRUNGSBEHEBUNG STÖRUNG MÖGLICHE GRÜNDE ABHILFE Der/die Ventilator/en startet/ Überprüfen Sie, ob die Stromversorgung richtig en beim Anschalten der Keine Stromversorgung angeschlossen ist. Beseitigen Sie ansonsten den Anlage nicht. Anschlussfehler. Verschmutzter Abluftfilter Den Abluftfilter reinigen oder ersetzen. Den Wärmetauscher auf Vereisung überprüfen. Kalte Zuluft Der Wärmetauscher ist vereist. -
Seite 14: Herstellergarantie
VUT/VUE 100 P mini HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 15: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Lüftungsanlage Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß den Anforderungen dieser Betriebsanleitung montiert und an das Stromnetz angeschlossen. - Seite 16 V59DE-05...
