Um eine optimale Leistung zu erreichen und einen Luftwiderstand infolge von Turbulenzen im Luftstrom zu minimieren, verbinden Sie
auf beiden Seiten gerade Luftrohrstücke mit den Stutzen.
Minimale Länge der geraden Luftrohrstücke:
•
1 x Rohrdurchmesser auf der Ansaugseite (Außenluft und Abluft)
•
3 x Rohrdurchmesser auf der Auslassseite (Zuluft und Fortluft)
Wenn die Lüftungsrohre an einem oder mehreren Stutzen der Lüftungsanlage fehlen oder zu kurz sind, schützen Sie die innenliegenden
Teile der Lüftungsanlage mit einem Gitter oder einer anderen Schutzvorrichtung mit einer Maschenweite von max. 12,5 mm vor dem
Eindringen von Fremdkörpern. Achten Sie bei der Auswahl des Montageorts der Anlage auf ungehinderten Zugang zur Wartungsklappe.
Die Lüftungsanlage genau waagrecht in der Längs- oder Querebene montieren!
Bei Nichteinhaltung dieser Bedingung kann es zur Gehäusetorsion und zu Betriebsstörungen kommen.

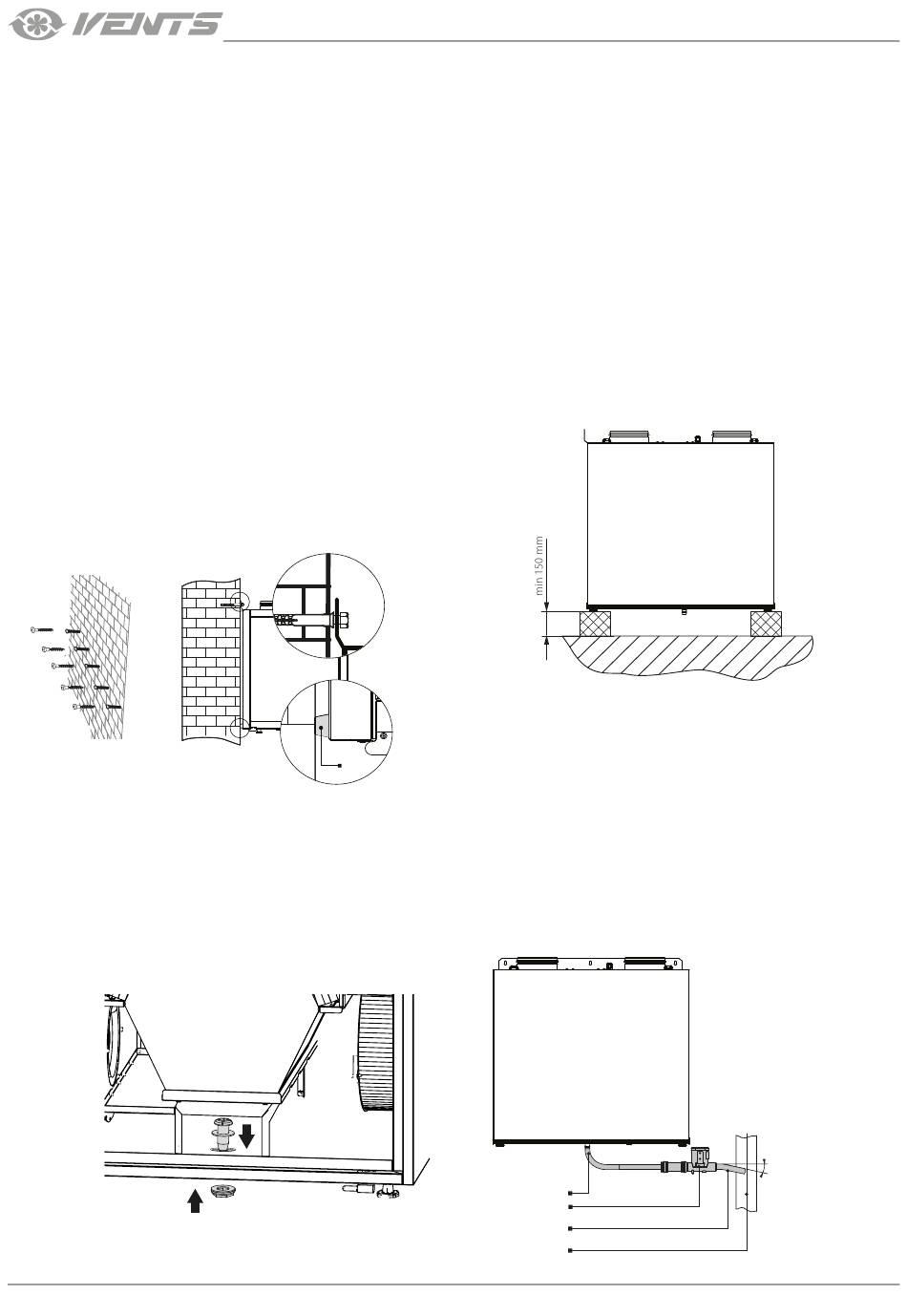

WANDMONTAGE DER LÜFTUNGSANLAGE
Die Befestigungselemente für die Montage sind nicht im
Lieferumfang enthalten und müssen separat gekauft werden.
Bei der Auswahl der Befestigungselemente ist auf das Material
der Montagefläche und das Gewicht der Lüftungsanlage
(siehe technische Daten) zu achten. Die Auswahl der
Befestigungselemente ist von einem qualifizierten Fachmann
vorzunehmen. Setzen Sie die Befestigungselemente in die Wand
ein. Hängen Sie die Anlage an den Befestigungselementen auf.
Durch drehen des verstellbaren Anschlags (1) können Sie die
Anlage in eine exakt senkrechte Position bringen.
Bei den Lüftungsanlagen mit Wärmerückgewinnung der Serie VUT V(1)B EC ist ein Kondensatablauf erforderlich.
Die Öffnung für den Ablaufstutzen befindet sich unterhalb der Anlage. Entfernen Sie den Stopfen aus der Öffnung am Boden der Anlage.
Öffnen Sie die Wartungsklappe und entfernen Sie den Stopfen aus der Kondensatwanne. Setzen Sie den mitgelieferten Ablaufstutzen in die
Öffnung ein. Verbinden Sie anschließend den Ablaufstutzen über das Siphon-Kit SG-32 (als Zubehör erhältlich) mit dem Abwassersystem.
Sicherstellen, dass der Siphon ständig mit Wasser gefüllt ist. Beachten Sie beim Verlegen der Ablaufrohre einen Mindestneigungswinkel
nach unten von 3˚.
1: Ablaufstutzen 2: Siphon 3: Anschlussrohr 4: Abwassersystem
12
MONTAGE DER LÜFTUNGSANLAGE
BODENMONTAGE DER LÜFTUNGSANLAGE
Stellen Sie die Anlage in einer minimalen Höhe von 150 mm auf die
dafür vorinstallierten Füße, um einen ausreichenden Zugang für den
Anschluss des Ablaufstutzens an den Siphon und die Montage des
Ablaufsystems zu gewährleisten.
1
KONDENSATABLAUF
VUT/VUE 160/350/550 V(1)(B) EC
1
2
3
4
www.ventilation-system.com
min 3°
