4. SYSTEMAUFBAU
4.1 POWERYS CENTRIC-System
LCD 7"-Farbmonitor mit Touchscreen für die Kommunikation mit dem Anwender.
Systemkontroller für die interne Kommunikation diejenige mit dem Anwender.
Im Systemschrank sind die Power-Module mit Hot-Plug skalierbar bis 50, 100 resp. 200 kVA/kW.
Zentraler statischer Hybrid-Bypass im Systemschrank.
AC- und DC-Stromanschlüsse mit Systemsicherungen.
Kommunikationsanschlüsse, RS232, SNMP und Relaiskontakte.
Wartungsfreie Batterien in Batteriegehäuse oder extern auf Gestell oder in Schrank (optionale Redundanz).
Externer Wartungsbypass.
A
B
C
D
Model 200 bis 200 kVA/kW
HAUPTKOMPONENTEN
A LCD-Touchscreen
B Systemkontroller
C je nach Model bis 8 Power-Module
D Statischer Hybrid-Bypass
E Klemmenanschlüsse
F USV
G Batteriegehäuse
SICOTEC AG
A
B
C
D
E

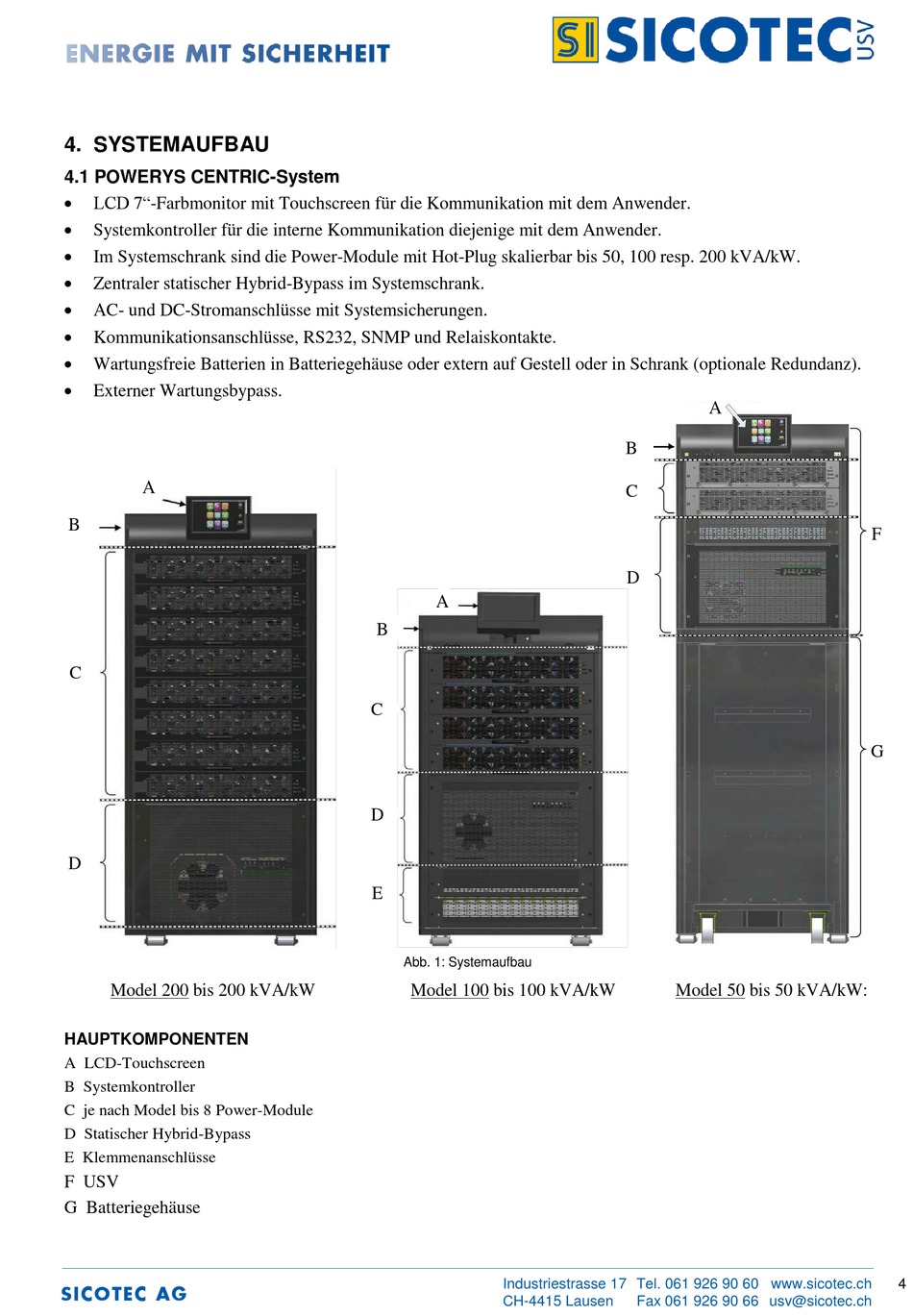

Abb. 1: Systemaufbau
Model 100 bis 100 kVA/kW
Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch
CH-4415 Lausen
A
B
C
D
Model 50 bis 50 kVA/kW:
Fax 061 926 90 66 usv@sicotec.ch
F
G
