BEDIENUNG Service-Bypass / PDU 19“ 10 A / 16 A / 32 A S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch...
Seite 2

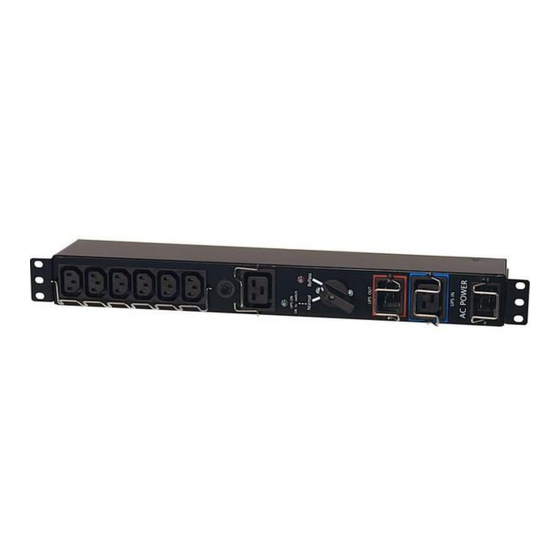

Der Bypass kann in einem 19“-Schrank oder an einer Wand montiert werden. Schematische Darstellung des 19“-PDU-Bypasses mit 1 HE Legende: 1. Ausgangssteckdosen 4. Verbindung zu USV-Eingang 2. Bypassschalter 5. Netzanschluss 3. Verbindung zu USV-Ausgang 6. Sicherungsautomat S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch...
Seite 3
Sie den Ausgang der USV mit dem Ausgangstecker (3) am PDU-Bypass. Anschlüsse zwischen PDU-Bypass und USV. Schwarzer Strich USV-Eingang und grüner Strich USV- Ausgang. S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch...
Seite 4
Stellen Sie sicher, dass keine Flüssigkeit oder fremde Objekte in den Bypass gelangen. Der PDU-Bypass muss geerdet sein. Es darf nur ein Netzanschluss mit 3 Polen (P, N + E) verwendet werden. S I CO T E C A G +41 61 926 90 60 www.sicotec.ch usv@sicotec.ch...
