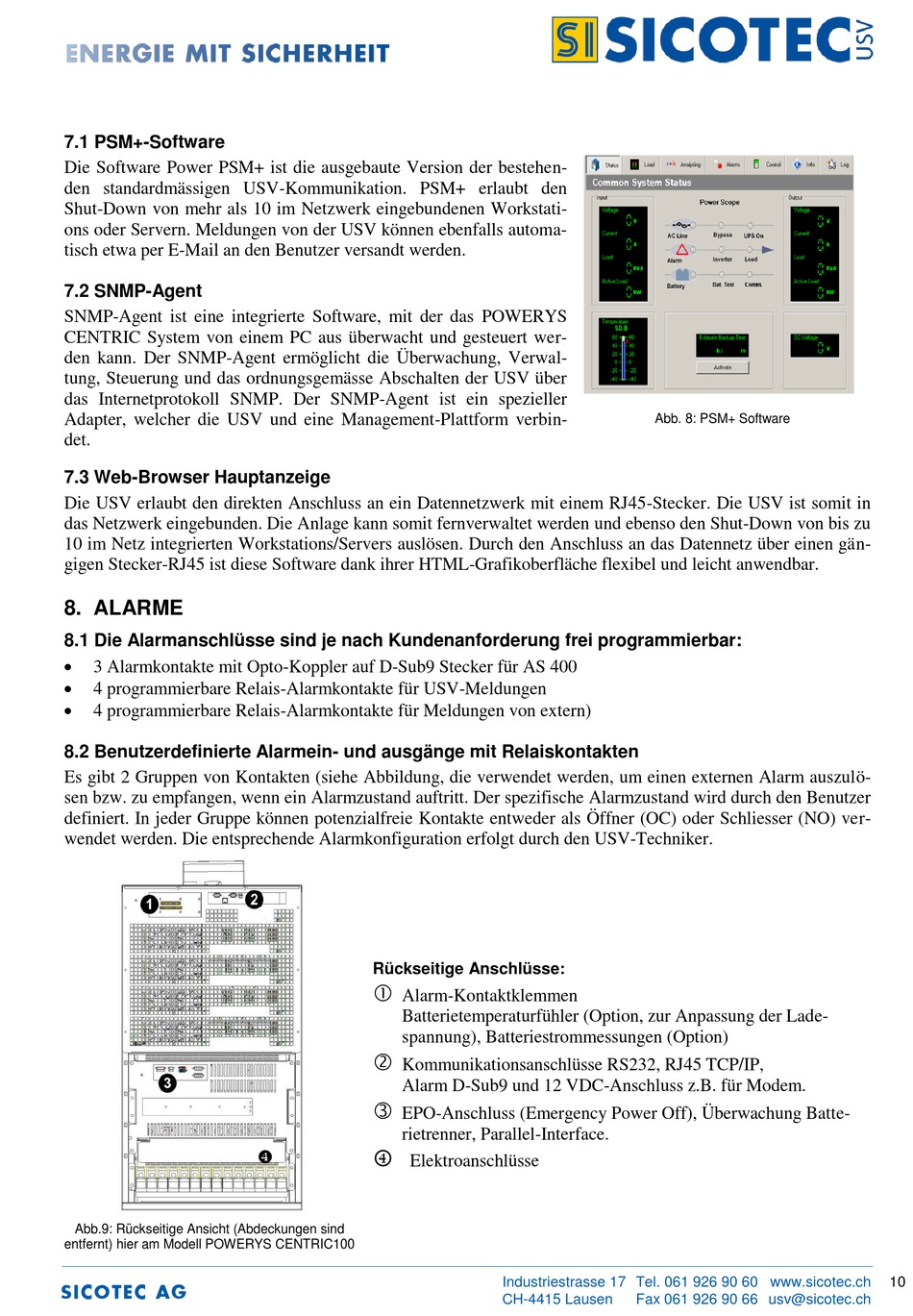

7.1 PSM+-Software
Die Software Power PSM+ ist die ausgebaute Version der bestehen-
den standardmässigen USV-Kommunikation. PSM+ erlaubt den
Shut-Down von mehr als 10 im Netzwerk eingebundenen Workstati-
ons oder Servern. Meldungen von der USV können ebenfalls automa-
tisch etwa per E-Mail an den Benutzer versandt werden.
7.2 SNMP-Agent
SNMP-Agent ist eine integrierte Software, mit der das POWERYS
CENTRIC System von einem PC aus überwacht und gesteuert wer-
den kann. Der SNMP-Agent ermöglicht die Überwachung, Verwal-
tung, Steuerung und das ordnungsgemässe Abschalten der USV über
das Internetprotokoll SNMP. Der SNMP-Agent ist ein spezieller
Adapter, welcher die USV und eine Management-Plattform verbin-
det.
7.3 Web-Browser Hauptanzeige
Die USV erlaubt den direkten Anschluss an ein Datennetzwerk mit einem RJ45-Stecker. Die USV ist somit in
das Netzwerk eingebunden. Die Anlage kann somit fernverwaltet werden und ebenso den Shut-Down von bis zu
10 im Netz integrierten Workstations/Servers auslösen. Durch den Anschluss an das Datennetz über einen gän-
gigen Stecker-RJ45 ist diese Software dank ihrer HTML-Grafikoberfläche flexibel und leicht anwendbar.
8. ALARME
8.1 Die Alarmanschlüsse sind je nach Kundenanforderung frei programmierbar:
3 Alarmkontakte mit Opto-Koppler auf D-Sub9 Stecker für AS 400
4 programmierbare Relais-Alarmkontakte für USV-Meldungen
4 programmierbare Relais-Alarmkontakte für Meldungen von extern)
8.2 Benutzerdefinierte Alarmein- und ausgänge mit Relaiskontakten
Es gibt 2 Gruppen von Kontakten (siehe Abbildung, die verwendet werden, um einen externen Alarm auszulö-
sen bzw. zu empfangen, wenn ein Alarmzustand auftritt. Der spezifische Alarmzustand wird durch den Benutzer
definiert. In jeder Gruppe können potenzialfreie Kontakte entweder als Öffner (OC) oder Schliesser (NO) ver-
wendet werden. Die entsprechende Alarmkonfiguration erfolgt durch den USV-Techniker.
Abb.9: Rückseitige Ansicht (Abdeckungen sind
entfernt) hier am Modell POWERYS CENTRIC100
SICOTEC AG
Rückseitige Anschlüsse:
Alarm-Kontaktklemmen
Batterietemperaturfühler (Option, zur Anpassung der Lade-
spannung), Batteriestrommessungen (Option)
Kommunikationsanschlüsse RS232, RJ45 TCP/IP,
Alarm D-Sub9 und 12 VDC-Anschluss z.B. für Modem.
EPO-Anschluss (Emergency Power Off), Überwachung Batte-
rietrenner, Parallel-Interface.
Elektroanschlüsse
Abb. 8: PSM+ Software
Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch
CH-4415 Lausen
Fax 061 926 90 66 usv@sicotec.ch
10
