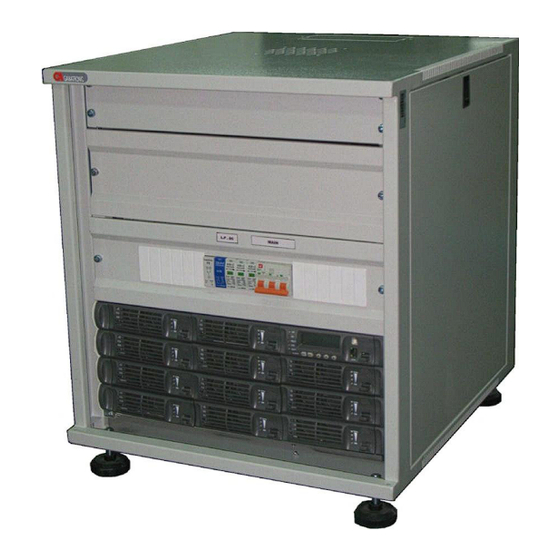

- Seite 1 BEDIENUNG POWERYS RDC GLEICHRICHTER modular skalierbar 1000 W bis 68 kW V17-12 Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch...
-
Seite 2: Inhaltsverzeichnis
6.2 System-Installation ............................16 6.3 Potentialfreien Alarmkontakte ........................17 6.4 Potentialfreien Eingangskontakte ........................ 18 6.5 Batterie-Temperaturkompensation ......................18 7.1 Berechnung der erforderlichen Gleichrichter-Modulen ................19 Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch... -
Seite 3: Einleitung
MTBF (Meantime between Failure) gewährleistet. Das ELVD verfügt über zwei DC-Anschlüsse, welche zwei unabhängige Batteriesätze handhaben können. (Bei Lasten mit mehr als 120 A wird das Trennen der Batterie von einem DC-Schalter (LVD) übernommen.) Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen... -
Seite 4: Hauptmerkmale
Zwei Arten von Einschubregalen: Für 1 Controller (Typ 1) oder für 2 Gleichrichter (Typ 2). Das System kann mit einer graphischen Softwareschnittstelle (Windows-kompatibel) und einem lokalen oder entfernten PC oder Laptop-Computer betrieben und überwacht werden. Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch... -
Seite 5: Frontansicht
Die Rückseite des POWERYS RDC enthält Regal Anschlüsse und Jumper. Die Anschlüsse und Jumper sind richtig konfiguriert, wenn das Gerät das Werk verlässt. Die Informationen in diesem Abschnitt werden lediglich als Information zur Verfügung gestellt. Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen... - Seite 6 Unten (aber nicht das einzige Regal) Einziges Regal und vom Typ 2 Einziges Regal und vom Typ 1 Tabelle 2: Jumper-Einstellungen für System-Regale (Jumper = Kurzgeschlossen) Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch...
-
Seite 7: Gleichrichtermodul
Gleichrichtermoduls selbst verlängert. Andere Vorteile beinhalten reduzierte Geräuschbildung und weniger Staubablagerungen im Inneren. 3.1 Blockdiagramm eines Gleichrichter-Moduls Abb. 6: Blockschaltbild eines Gleichrichter-Moduls Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch... -
Seite 8: Gleichrichter-Modulansichten
3.2 Gleichrichter-Modulansichten Abb. 7: Ansichten des Gleichrichter-Moduls Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch... -
Seite 9: Rückseite Eines Gleichrichter-Moduls
Bitte setzen Sie sich für Informationen in Bezug auf spezielle Modelle mit den Fachleuten von Gamatronic in Verbin- dung. Abb. 9: Gleichrichter Eichpunkt Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch... -
Seite 10: System Controller Powerys Rdc
Hinweis: Die Standardversion kann auf die NET-Version aufgerüstet werden. Sehen Sie für Details im POWE- RYS RDC Handbuch nach. Abb. 10: System-Controller POWERYS RDC 4.1 Frontplatte des Reglers Abb. 11: Frontplatte des System-Controller POWERYS RDC Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch... - Seite 11 Blinkt = unbestätigtenr Fehler im System. ALARM (rot) Ein = Neueste Alarme durch den Bediener quittiert. Aus = Keine aktiven Fehler. Tabelle 4: LED-Anzeige leuchtet Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch...
-
Seite 12: Navigationstasten
Nach dem Einschalten der AC-Zufuhr zum Stromversorgungssystem zeigt der Controller den Hauptbildschirm (Main Screen) an, der die folgenden Informationen enthält: Zeile 1: AC-Eingangsspannung; Datum/Zeit (im Wechsel) Zeile 2: DC-Ausgangsspannung, DC-Ausgangsstrom Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch... -
Seite 13: Sie Auf Enter
4. Drücken Sie auf Y, bis Punkt 14 angezeigt wird ( # OF RECTIFIERS) (# DER GLEICHRICHTER). 5. Drücken Sie zwei Mal auf , um zum Hauptmenü zurückzukehren. Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch... - Seite 14 Abb. 12: Navigationsbaum Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch...
-
Seite 15: Batterietest
System einen Controller beinhaltet, dieser betrachtet von der Vorderseite des Systems in dem oberen rechten Einschub positioniert werden muss. Abb. 13: Adresszuweisungen für 38 Gleichrichter mit Regler Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch... -
Seite 16: Elvd (Elv-Gerät Trennen)
9. Schalten Sie die Last und die Schaltkreisunterbrecher der Batterie ein. 10. Das System ist nun einsatzbereit. Verwenden Sie die Software, um die Systemeinstellungen bei Bedarf zu ändern (z.B. schwebende/beschleunigte Ladespannung). Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch... -
Seite 17: Potentialfreien Alarmkontakte
Kommunikation mit Gleichrichter (s) - Keine Antwort. AC-Eingang Überspannungsschutz hat einen Überspannungsschutz (über Eingang trockenen Kontakt # 3). Batterietest Zeitstempel. Gleichen Test Zeitstempel. Gleichspannung HIGH HIGH Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch... -
Seite 18: Potentialfreien Eingangskontakte
System diesen Sensor und behandelt nur den normalen Sensor. Der Temperatur- wert wird auf dem PC-Bildschirm angezeigt und zur Berechnung der Kompensation verwendet. Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen... -
Seite 19: Berechnungen
Angenommen, dass die Voraussetzung für die Backup-Batterie 8 Stunden, so ist: TBACKUP = 8 Stunden. Es sei angenommen, dass die Last 60 A bei 48 V. Dies bedeutet, ist ILAST = 60. Die erforderliche Batteriekapazi- Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch... -
Seite 20: Mögliche Ursache
Überprüfen Sie, ob die Umgebungstemperatur der Batterie <23 Schwache Batterie. °C ist. Wenn die Batterie ist zu alt oder defekt ist, muss diese ersetzt werden. Tabelle 7: Fehlersuche Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch... -
Seite 21: Technische Spezifikationen
2 Jahre, mit Wartungsvertrag 3 Jahre Änderungen im Sinne der Produkteaktualisierung bleiben vorbehalten. POWERYS RDC ist ein Produkt von Gamatronic, Israel. * N = Anzahl DC-Module Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch SICOTEC AG CH-4415 Lausen Fax 061 926 90 66 usv@sicotec.ch...
