STEUERKABEL
KABEL
Station 1
2
3
4
5
6
7
8
9
10
11
12
Master Valve Weiss / Orange
Nulleiter
(2) Transformator
VERDRAHTUNG DES HAUPTVENTILS
1. Verbinden Sie ein Kabel von einem 24 VAC Hauptventil mit dem Hauptventilkabel des
Steuergerätes (weiss/orange).
2. Verbinden Sie das andere Kabel des Hauptventils mit dem Nulleiter des Steuergerätes (weiss)
zusammen mit den Nulleitern der Ventile.
ACHTUNG: wenn kein Hauptventil benutzt wird, isolieren Sie auf jeden Fall das Ende des
Hauptventilkabels, um einen Kurzschluss zu vermeiden.
BEACHTE: Das Trockenlaufen einer Pumpe (wenn die Pumpe ohne Wasser läuft) kann größere
Schäden an der Pumpe hervorrufen. Sie könnten auch von heißen Wasserspritzern verletzt
werden, d. h. statisches Wasser innerhalb der Pumpe heizt sich so auf, daß Kunststoffrohre und
Fittings schmelzen und das Wasser verunreinigen können. Bei allen Steuergeräten, die ein
Pumpenstartrelais in dem dafür vorgesehenen Stromkreis verwenden, kann dieses Problem
vorkommen. Beachten Sie auf jeden Fall folgendes:
Alle unbelegten Stationen bei einem elektromechanischen Steuergerät müssen an eine belegte
Station angeschlossen werden, wenn ein Pumpenstartrelais verwendet wird. Dies verhindert ein
mögliches Trockenlaufen der Pumpe, wenn versehentlich eine Station programmiert wurde, an die
kein Ventil angeschlossen ist. Siehe Zeichnung.
FARBE
Braun
Rot
Orange
Gelb
Grün
Blau
Violett
Grau
Weiss
Weiss / Schwarz
Weiss / Braun
Weiss / Rot
Weiss
Weiss / RotWeiss / Rot

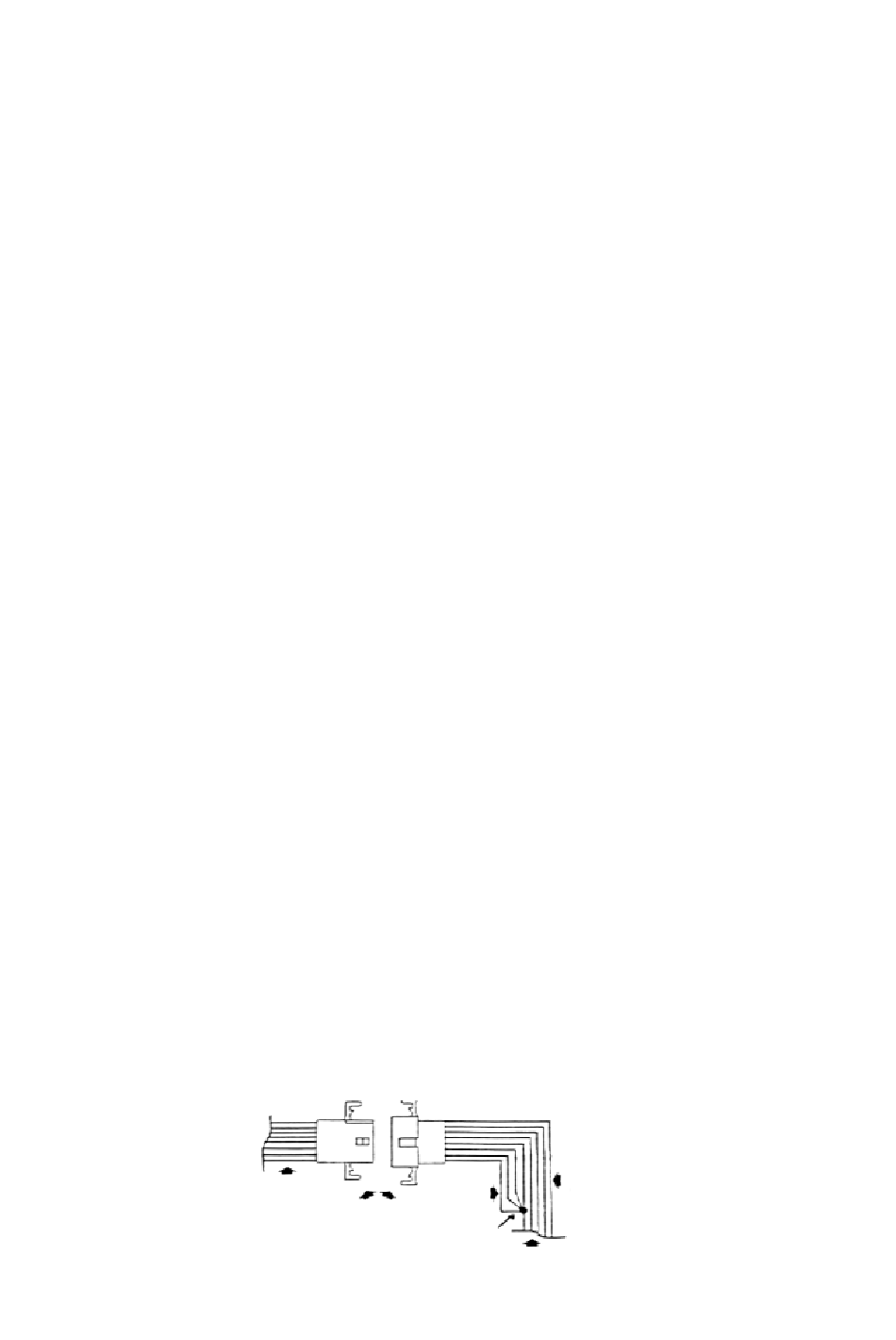

Zum
Steuergerät
Kabelverbinder
Bild 3
ACHTUNG:
u
nbelegte
Stationen
(5-7)
u
nbelegte
Stations-
Stationen
ventile (1-4)
Nulleiter
