F. SICHERUNG
1,5 A Sicherung gegen Überbelastung. Eine eingebaute Sicherung schützt das Steuergerät vor
Beschädigung durch zu hohe Spannung. Nach Behebung der Störungsursache ersetzen Sie die
Sicherung.
G. . STATIONSANZEIGER
Der Stationsanzeiger zeigt, welche Station sich gerade in Betrieb befindet. Siehe Punkt C.
H. STUNDENANZEIGE
TIME indicator identifies the current time on the controller clock.
I. TAGESANZEIGER
Der Tagesanzeiger zeigt den Tag des Beregnungsprogramms an.
EINBAU
Das Gehäuse des Steuergerätes ist für Wandmontage in Innenräumen geeignet. An der
Rückwand sind 4 Löcher dafür vorgesehen. Vor der Montage sollte die Zugänglichkeit, die
Stromversorgung und die Verlegung der Leitungen zu den Steuerventilen überprüft werden.
MONTAGE
1. Wählen Sie einen Platz, der einen lichten Raum von mindestens 30 cm Breite und 40 cm Höhe
aufweist. Da sich die elektrischen Leitungen im Boden des Gehäuses befinden, sollte genug
Raum für Verbindungsleitungen, usw. vorhanden sein. Siehe Abb. 2.
2. Schrauben Sie die 4 Schrauben der Schalttafel ab und nehmen die Schalttafel vorsichtig ab.
3. Halten Sie das Gehäuse an der gewünschten Stelle an die Wand und markieren die Löcher mit
einem Bleistift. Das Gerät kann auch an den beiden vertikalen Löchern an einem Balken
befestigt werden.
ELEKTRISCHE ANSCHLÜSSE
Bei der Verkabelung müssen die örtlichen Vorschriften beachtet werden. Ein Verkabelungsschema
mit Farbkodierung finden Sie auf der Innenseite des Gehäuses.
Im Boden des Gerätes ist eine Öffnung für das Transformatorkabel vorgesehen. Siehe Abb. 4.
Die Spannung vom Transformator zu den Ventilen beträgt 24 VAC. Die Kabel sind farbig kodiert
und mit der Bezeichnung der dazugehörigen Stationen versehen. Siehe Abb. 3.
1. Verbinden Sie ein Kabel von jedem Ventil mit dem Kabel der gewünschten Station.
BEACHTE: Wenn ein Hauptventil oder Pumpenstartrelais verwendet wird, kann nur eine Rain Bird
24 V Magnetspule pro Station angeschlossen werden.
2. Verbinden Sie das zweite Kabel von allen Ventilen mit dem weissen gemeinsamen Nulleiter.
Vermerken Sie die Standorte der Ventile oder die Bezeichnungen jeder Station auf dem Schild
auf der Innenseite der Gehäusetür.
Löcher
Gehäuse
Einbau
Öffnung

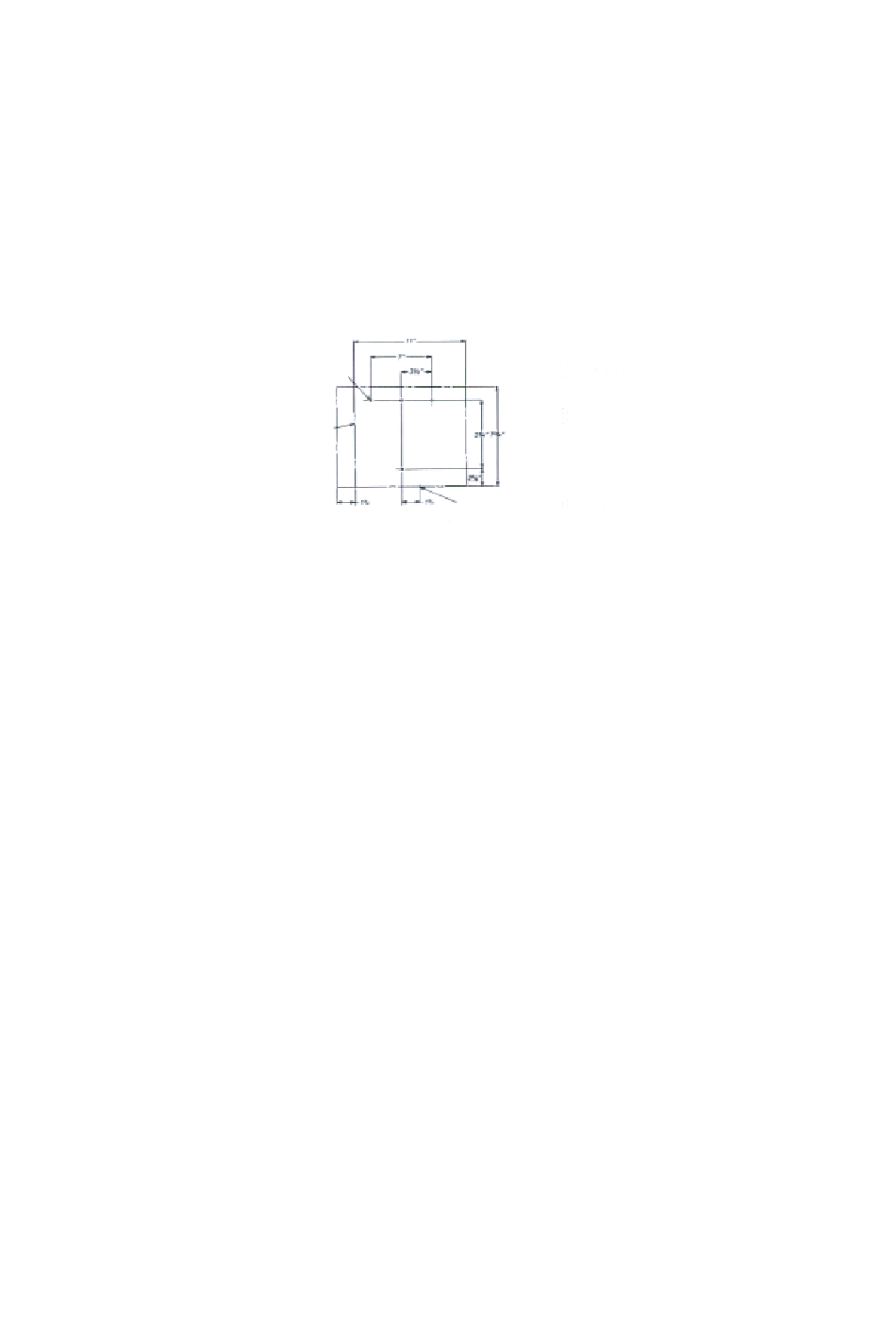

Abb. 2
