Remplacement du brûleur
4.4

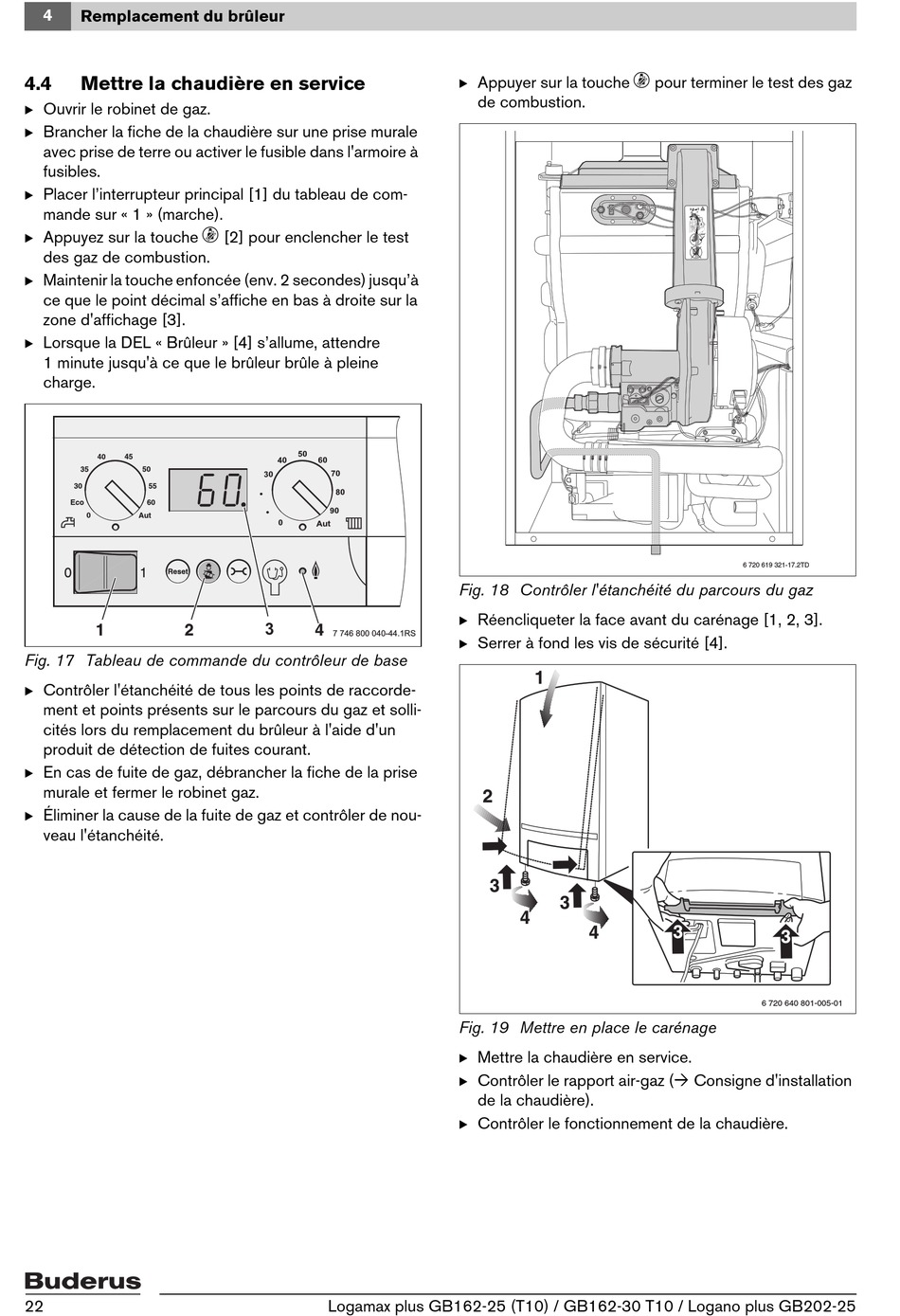

Mettre la chaudière en service
B Ouvrir le robinet de gaz.
B Brancher la fiche de la chaudière sur une prise murale
avec prise de terre ou activer le fusible dans l'armoire à
fusibles.
B Placer l'interrupteur principal [1] du tableau de com-
mande sur « 1 » (marche).
B Appuyez sur la touche
des gaz de combustion.
B Maintenir la touche enfoncée (env. 2 secondes) jusqu'à
ce que le point décimal s'affiche en bas à droite sur la
zone d'affichage [3].
B Lorsque la DEL « Brûleur » [4] s'allume, attendre
1 minute jusqu'à ce que le brûleur brûle à pleine
charge.
Fig. 17 Tableau de commande du contrôleur de base
B Contrôler l'étanchéité de tous les points de raccorde-
ment et points présents sur le parcours du gaz et solli-
cités lors du remplacement du brûleur à l'aide d'un
produit de détection de fuites courant.
B En cas de fuite de gaz, débrancher la fiche de la prise
murale et fermer le robinet gaz.
B Éliminer la cause de la fuite de gaz et contrôler de nou-
veau l'étanchéité.
22
d
[2] pour enclencher le test
3
7 746 800 040-44.1RS
Logamax plus GB162-25 (T10) / GB162-30 T10 / Logano plus GB202-25
B Appuyer sur la touche
de combustion.
Fig. 18 Contrôler l'étanchéité du parcours du gaz
B Réencliqueter la face avant du carénage [1, 2, 3].
B Serrer à fond les vis de sécurité [4].
Fig. 19 Mettre en place le carénage
B Mettre la chaudière en service.
B Contrôler le rapport air-gaz (
de la chaudière).
B Contrôler le fonctionnement de la chaudière.
d
pour terminer le test des gaz
6 720 619 321-17.2TD
6 720 640 801-005-01
Consigne d'installation
