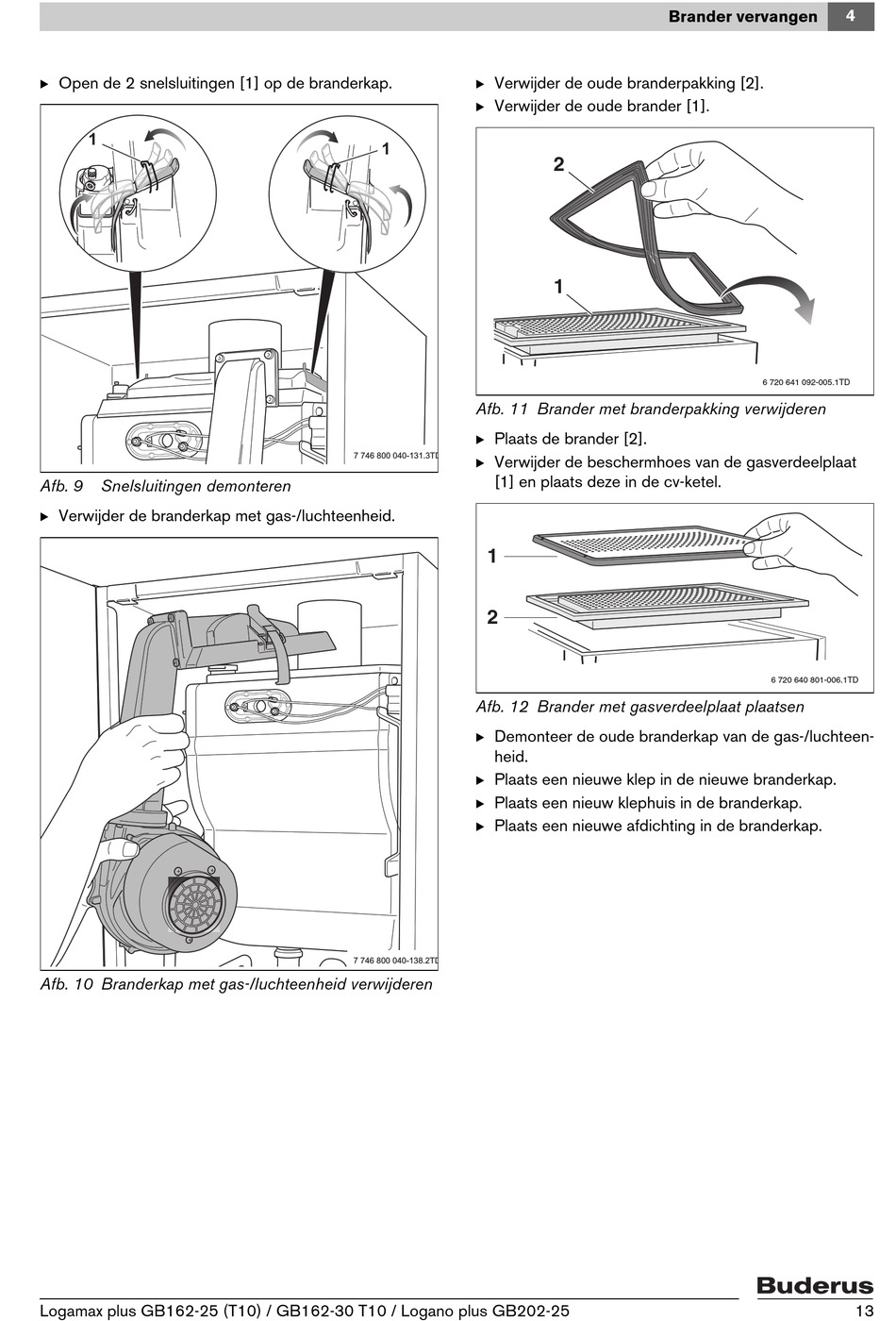

B Open de 2 snelsluitingen [1] op de branderkap.
1
Afb. 9 Snelsluitingen demonteren
B Verwijder de branderkap met gas-/luchteenheid.
Afb. 10 Branderkap met gas-/luchteenheid verwijderen
Logamax plus GB162-25 (T10) / GB162-30 T10 / Logano plus GB202-25
B Verwijder de oude branderpakking [2].
B Verwijder de oude brander [1].
1
Afb. 11 Brander met branderpakking verwijderen
B Plaats de brander [2].
7 746 800 040-131.3TD
B Verwijder de beschermhoes van de gasverdeelplaat
[1] en plaats deze in de cv-ketel.
1
2
Afb. 12 Brander met gasverdeelplaat plaatsen
B Demonteer de oude branderkap van de gas-/luchteen-
heid.
B Plaats een nieuwe klep in de nieuwe branderkap.
B Plaats een nieuw klephuis in de branderkap.
B Plaats een nieuwe afdichting in de branderkap.
7 746 800 040-138.2TD
Brander vervangen
2
1
4
6 720 641 092-005.1TD
6 720 640 801-006.1TD
13
