Kathrein UFC 960sw Betriebsanleitung Seite 11

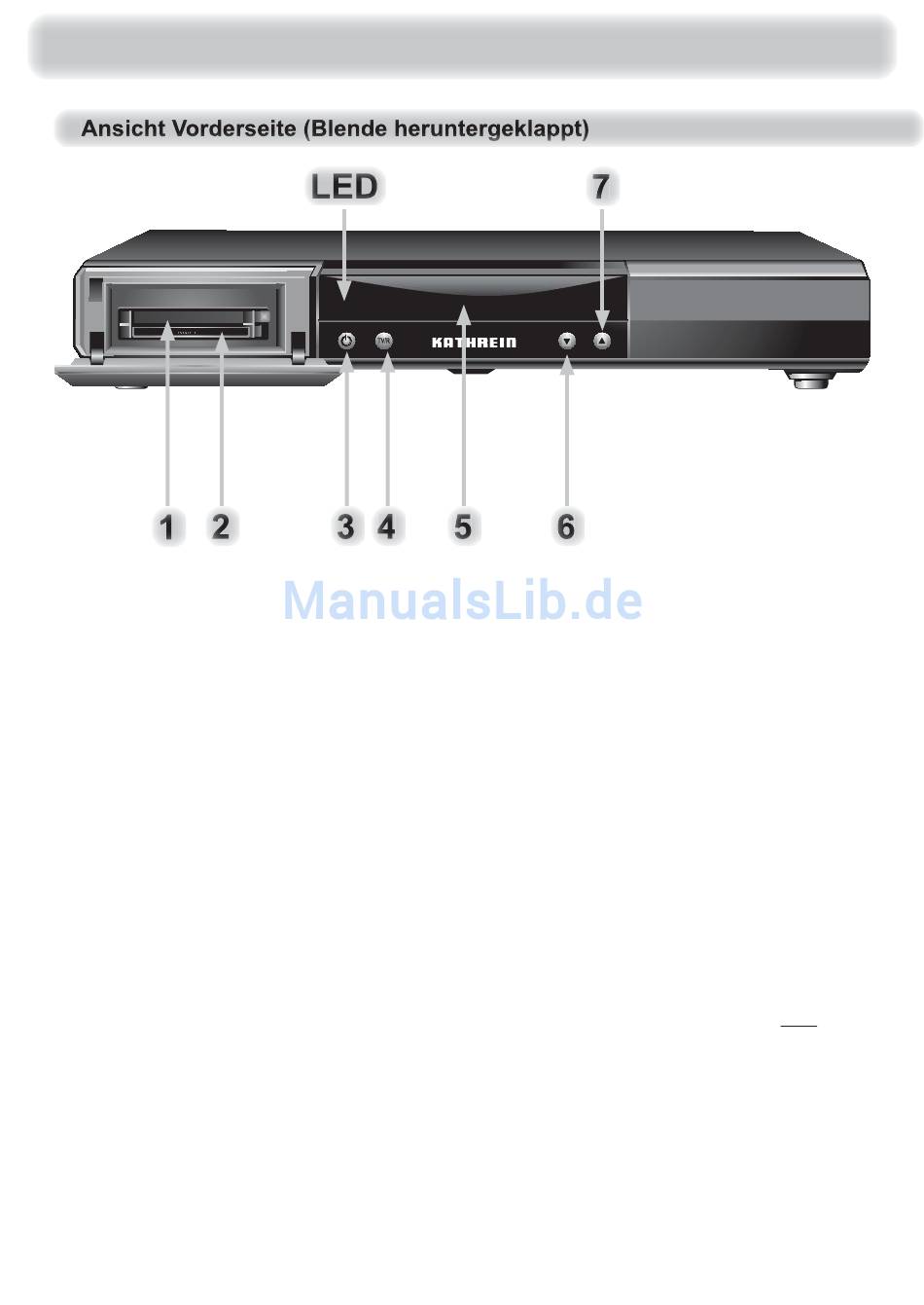

1. Common Interface zur Aufnahme von einem
CA-Modul für Pay-TV-Karten *)
2. Smartcard Reader
verschlüsselte Smartcards *)
3. Stand-by-Taste (Ein/Aus)
*) CA-Module und Smartcards sind nicht im Lieferumfang enthalten
LED im Frontdisplay:
Die LED leuchtet:
rot Receiver befi ndet sich im Stand-by-Modus oder es läuft eine Aufnahme, die aus dem Stand-
by-Modus gestartet wurde (Receiver geht im Anschluss an die Aufnahme wieder in Stand-by-
Modus)
grün Archiv-Festplatte ist an den Receiver angeschlossen und funktionsfähig (eingerichtet)
orange Receiver ist in Betrieb und Aufnahme läuft (Receiver geht nach Aufnahme-Ende nicht in den
Stand-by-Modus
Anschluss und Inbetriebnahme
für CONAX 5.0
4. TV/R-Taste (Umschaltung zwischen Radio-
und TV-Betrieb)
5. 12-stelliges alphanumerisches Display
6/7. Programmwahl-Tasten
11
