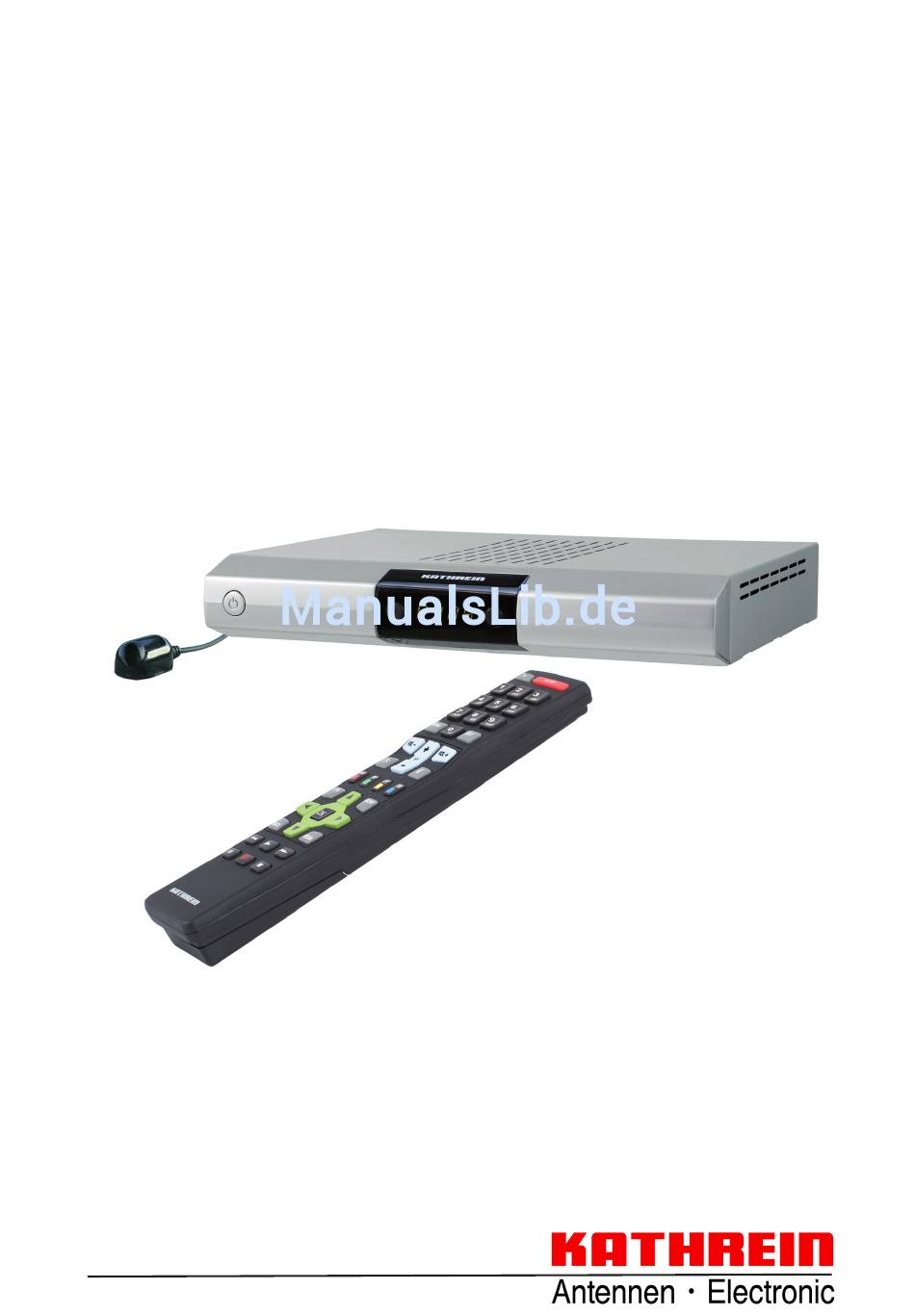

  • Seite 1 Betriebsanleitung DVB-Sat-Receiver UFS 641si...

  • Seite 2: Vorwort

    Receiver, um Strom zu sparen, bei längeren Fernsehpausen vom Netz. Bei kürzeren Pausen können Sie den Receiver mit der Fernbedienung auf Stand-by schalten, sodass nur ein Minimum an Strom verbraucht wird. Wir wünschen Ihnen einen guten Empfang und viel Freude an Ihrem neuen DVB-Sat-Receiver. KATHREIN-Team...

  • Seite 3: Wichtige Hinweise

    Dieses Gerät macht von rechtlich geschützten Technologien Gebrauch, die durch Patente in den USA und durch andere Immaterialgüterrechte auch in anderen Ländern geschützt sind. KATHREIN-Werke KG hat hierzu von Audio MPEG Inc. und Societa‘ Italiana per lo sviluppo dell‘elettronica, S.I.SV.EL, S.P.A Nut- zungsrechte erhalten, die bestimmten Beschränkungen unterliegen, welche auch von Ihnen als Kunde zu...

  • Seite 4: Inhaltsverzeichnis

    iNhALt ..........................2 Vorwort ....................... 3 wichtiGe hiNweiSe ............................. 4 iNhALt ..............6 SicherheitShiNweiSe - wichtiGe hiNweiSe ................. 8 receiVer-eiGeNSchAFteN/LieFerUMFANG ..............9 BeDieNeLeMeNte, ANZeiGeN UND ANSchLüSSe ..................10 ANSchLUSS UND iNBetrieBNAhMe ......................1 HÄNGENDE MONTAGE ..............1 MONTAGE AUF FESTER EBENER UNTERLAGE ........................
  • Seite 5 iNhALt ..................8 üBERSPRINGEN VON PROGRAMMEN ..................... 9 SPERREN VON PROGRAMMEN ................. 9 PROGRAMME IN FAVORITENLISTE KOPIEREN ......9 BLOCKMARKIERUNG STARTEN (MARKIERUNG VON MEHREREN PROGRAMMEN) .................. 50 BEARBEITEN VON FAVORITENLISTEN ..................50 ENTFERNEN AUS FAVORITENLISTE ..................... 51 SPERREN VON PROGRAMMEN ...................

  • Seite 6: Sicherheitshinweise - Wichtige Hinweise

    SicherheitShiNweiSe - wichtiGe hiNweiSe Sie finden auf diesen beiden Seiten wichtige Hinweise zum Betrieb, Aufstellungsort und Anschluss des Gerätes. Lesen Sie diese Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Netzkabel der Antenne und dem Fernsehgerät bzw. dem Kabelnetz und dem PC her- Achten darauf, dass...
  • Seite 7 SicherheitShiNweiSe - wichtiGe hiNweiSe Stellen Sie keine Gegenstände auf schalten Sie das Gerät rechtzeitig vor das Gerät. Halten Sie einen Freiraum, dem Aufnahmezeitpunkt wieder ein. sofern in den Kapiteln „Anschluss und Inbetriebnahme“ bzw. „Montage“ der Aufstellungsort mitgelieferten Anleitung nichts an- deres angegeben ist, von mindestens Jedes elektronische Gerät entwickelt 10 cm über,  cm zu jeder Seite und...

  • Seite 8: Receiver-Eigenschaften/Lieferumfang

    Durch das externe Netzteil ist der Betrieb an 1 V und auch an 0 V möglich. Im umfangreichen Lieferumfang ist Montagezubehör zur liegenden oder hängenden Befestigung des Receivers enthalten. Ausstattungsmerkmale sind z. B: Kathrein-EPG, geführte Erstinstallation mit Ländereinstellung, elektrischer Audio-Ausgang für Dolby Digital (AC ), ein Video-Cinch-Ausgang und Videotext mit Speicher für 800 Seiten.

  • Seite 9: Bedienelemente, Anzeigen Und Anschlüsse

    BeDieNeLeMeNte, ANZeiGeN UND ANSchLüSSe In diesem Abschnitt finden Sie eine kurze Beschreibung aller Bedienelemente, Anzeigen und Anschlüsse. ANSicht VorDerSeite (BLeNDe ABGeNoMMeN)/rückSeite Ein-/Aus-Schalter Video-Ausgang (FBAS) Programmwahl (P-) Digital-Datenstrom-Ausgang (S/PDIF Sony/Philips Digital Interface Format) für -stelliges Display Dolby Digital AC  Audio Programmwahl (P+) Audio-Ausgänge (L/R) Cinch-Buchsen RF(ZF)-Eingang...

  • Seite 10: Anschluss Und Inbetriebnahme

    ANSchLUSS UND iNBetrieBNAhMe Der folgende Abschnitt ist speziell für den Fachhändler gedacht. Sie müssen diesen Abschnitt nur beachten, wenn Sie die Installation selbst durchführen. Im Abschnitt „Anschlussbeispiele“ finden Sie eine Musterkonfiguration. Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installationsarbeiten fachgerecht durchgeführt sind.

  • Seite 11: Tv- Und Videorecorder-Anschluss

    Polung der Batterien, diese ist im Batteriefachboden markiert. Schieben Sie den Deckel wieder in das Gehäuse und lassen Sie ihn einrasten. MoNtAGe DeS UFS 641si Mit MoNtAGehALterUNG Mit der mitgelieferten Montagehalterung haben Sie die Möglichkeit, den Receiver nicht nur auf eine feste ebene Unterlage zu stellen, sondern ihn auch auf dieser zu fixieren bzw.

  • Seite 12: Hängende Montage

    ANSchLUSS UND iNBetrieBNAhMe häNGeNDe MoNtAGe Entnehmen Sie die mitgelieferten Holzschrauben aus der Transportbefestigung an der Oberseite des jewei- ligen Befestigungsteiles (je ). Bringen Sie die beiden Befestigungsteile, wie in den Bildern 1- abgebildet an Ihrem  Receiver an. Dabei ist folgendes zu beach- ten: Links(L)- und Rechts(R)-Markierungen ↓...

  • Seite 13: Fernbedienung

    FerNBeDieNUNG    Zifferneingabe für Betrieb ein/Stand-by Programme, Timer etc.   Videotext Aufruf Hauptmenü, Verlassen von Menüs und zurück zum TV-Bild  Aufruf Programm-Mel-  dung/-Info Lautstärke   Ton ein/aus Programm-Wahl auf-/abwärts  FAV (rot)  Aufruf Favoritenauswahl OPT (gelb) Aufruf Programm-Optionen ...

  • Seite 14: Erst-Installation

    erSt-iNStALLAtioN: Allgemein Bevor Sie ihr Gerät in Betrieb nehmen, lesen Sie die kapitel „Sicherheitshinweise“ sowie „Anschluss und inbetriebnahme“ durch. Im Abschnitt „Anschlussbeispiele“ finden Sie eine Musterkonfiguration. Schließen Sie das Gerät erst an das Stromnetz an, wenn alle installationsarbeiten fach- gerecht durchgeführt sind. Bei erklärung des kapitels „erst-installation“...
  • Seite 15 erSt-iNStALLAtioN: Allgemein Sie erhalten folgende Einblendung:  Wählen Sie hier mit den -Tasten aus, ob Sie die werksseitig vorprogrammierte Programmliste ver- wenden möchten Auswahl „Nein“ oder eine neue Programmliste durch einen Suchlauf (später in der Erst-  Installation) generieren wollen Auswahl „Ja“. Wechseln Sie im Anschluss mit den -Tasten in die näch- ste Zeile.
  • Seite 16 erSt-iNStALLAtioN: Allgemein Bildschirm-Anzeige Hier wählen Sie die Art der Bildschirmdarstellung, abhängig von der Einstellung des TV-Formates: TV-Format „:“: Pan & Scan oder Letterbox TV-Format „16:9“: Automatisch oder immer 16:9 tV-Scart-Signalausgabe Hier wählen Sie die Art des Videosignales, das an der TV-Scart-Buchse anliegt. Wählen Sie das Signal, das Ihr Fernsehgerät verarbeiten kann.
  • Seite 17 erSt-iNStALLAtioN: DiSeqc™1.0 Achten Sie im An- schluss bei der Aus- wahl des/der Satelliten darauf, dass ihre emp- fangsanlage auch auf den/die gewünschten Satelliten ausgerichtet ist!  Wechseln Sie hier mit den -Tasten auf die Auswahl „Anzahl Satelliten“ Anzahl Satelliten  Drücken Sie die -Taste, um die Anzahl der zu empfangenden Satelliten auszuwählen.

  • Seite 18: Test-Transponder

    erSt-iNStALLAtioN: DiSeqc™1.0 Sie erhalten folgende Einblendung (Beispiel): Satelliten und Position  Mit den -Tasten stellen Sie den gewünschten Satelliten (Auswahl aus 17 vorprogrammierten) ein. LNB-einstellungen  Wählen Sie hier mit den -Tasten den in Ihrer Anlage verwendeten LNB-Typ aus. Zur Auswahl stehen Ihnen „Universal“...
  • Seite 19 erSt-iNStALLAtioN: einfaches LNB Satellit und Position  Wählen Sie hier mit den -Tasten den gewünschten Satelliten aus, dessen Signal vom Tuner empfangen werden soll. Wenn Sie Ihren gewünschten Satelliten gewählt haben, wechseln Sie mit den  -Tasten auf die Auswahl „LNB- Typ“.
  • Seite 20 -Tasten den in Ihrer Anlage verwendeten LNB-Typ aus. Zur Auswahl stehen Ihnen „Universal“, „Wideband“ und „Single“. Sollten Sie in ihrer empfangsanlage ein einkabel-LNB (z. B. UAS 481 von kathrein) verwenden, wäh- len Sie bitte die einstellung „wideband“ aus. Sollten Sie eine einkabel-Matrix (exU 908) oder eine einkabel-Umschaltmatrix (exr 551 oder exr 552) von kathrein verwenden, muss ihr verwendetes LNB ein „Universal-LNB“...
  • Seite 21 erSt-iNStALLAtioN: einkabel-System Universal: Keine weiteren Angaben nötig, da alle nötigen Frequenzbereiche durch ein Universal-LNB abgedeckt wer- den. Wideband: Keine weiteren Angaben nötig, da alle Frequenzbereiche durch das Wideband-LNB vorgegeben werden. Single: Falls Sie kein Universal- oder Wideband-System verwenden sollten, müssen Sie hier die Frequenzen ein- stellen.
  • Seite 22 KATHREIN ExR 551 (Einkabel-Umschaltmatrix, max. vier Receiver) KATHREIN ExR 55 (Einkabel-Umschaltmatrix, max. vier Receiver) KATHREIN ExU 908 (Einkabel-Matrix, max. acht Receiver) ExR  Teilnehmer (Für künftige Kathrein-Einkabel-(Umschalt-)Matrizen, max. vier Receiver) ExR 8 Teilnehmer (Für künftige Kathrein-Einkabel-(Umschalt-)Matrizen, max. acht Receiver) Auswahl „Benutzerdefiniert“...
  • Seite 23 erSt-iNStALLAtioN: einkabel-System Verbindung testen  Wenn Sie alle benötigten Einstellungen getätigt haben, wechseln Sie mit den -Tasten auf das Aus-  wahlfeld „Verbindung testen“ und drücken Sie die -Taste. Der Receiver testet nun, ob eine Verbindung zur Einkabel-Anlage hergestellt werden kann oder nicht. Sobald der Receiver die Verbindung zur Einkabel- Anlage hergestellt hat, erhalten Sie folgende Einblendung: ...
  • Seite 24 erSt-iNStALLAtioN: einkabel-System Auswahl „UAS 481“ oder „exr 551“ Bei Verwendung des einkabel- Speisesystems UAS 481 muss LNB-einstellung zwingend „wideband“ sein! Verwendung einkabel- Umschaltmatrix exr 551 muss LNB-einstellung zwingend „Universal“ sein! übertragungskanal  Wählen Sie mit den -Tasten einen freien, verfügbaren übertragungskanal aus. Es sind max. vier übertragungskanäle verfügbar (100, 1516, 16 und 178 MHz).
  • Seite 25 erSt-iNStALLAtioN: einkabel-System Auswahl „exr 552“ Verwendung einkabel- Umschaltmatrix „exr 552“ muss LNB-einstellung zwingend „Universal“ sein! übertragungskanal  Wählen Sie mit den -Tasten einen freien, verfügbaren übertragungskanal aus. Es sind max. zwei übertragungskanäle verfügbar (100 und 1516 MHz). Verbindung testen Wenn Sie einen freien verfügbaren übertragungskanal eingestellt haben, wechseln Sie mit den ...
  • Seite 26 erSt-iNStALLAtioN: einkabel-System Auswahl „exU 908“ Verwendung einkabel- Matrix „exU 908“ muss die LNB- einstellung zwingend „Universal“ sein! übertragungskanal  Wählen Sie mit den -Tasten einen freien, verfügbaren übertragungskanal aus. Es sind max. acht übertragungskanäle verfügbar (18, 100, 1516, 16, 178, 186, 1980 und 096 MHz). Kanal mit PIN sichern Bei der Einkabel-Matrix ExU 908 ist es möglich, die verwendete übertragungsfrequenz durch die Eingabe einer PIN zu schützen.
  • Seite 27 erSt-iNStALLAtioN: Programmsuchlauf Programm-Suchlauf durchführen Wählen Sie mit den -Tasten (Ja oder Nein), ob Sie einen Programm-Suchlauf starten wollen. Sie müs- sen keinen Suchlauf starten, sondern können auch die ab Werk vorprogrammierten Programme verwenden. Jedoch ergeben sich von Zeit zu Zeit Veränderungen bei den Programmen (z. B. Frequenzwechsel), die nicht automatisch vom Receiver erfasst werden, sondern nur durch einen Programm-Suchlauf gefunden werden.
  • Seite 28 erSt-iNStALLAtioN: Programmsuchlauf/Datum und Uhrzeit  Mit der -Taste gelangen Sie zum nächsten Schritt der Erst-Installation. Sie erhalten folgende Einblendung: Zeitzonen-Abweichung  Stellen Sie mit den -Tasten die Zeitzonenabweichung von der UTC (früher GMT) ein (z. B. für Deutschland +1 Std.) ...
  • Seite 29 erSt-iNStALLAtioN: SoFtwAre-AktUALiSierUNG Im Anschluss an eine erfolgreiche Erst-Installation (TV-Bild vorhanden) emp- fehlen wir Ihnen, den Receiver nach einem verfügbaren Software-Update su- chen zu lassen. Voraussetzung dafür ist, dass Sie den Satelliten ASTRA 19,°  Ost in der Erst-Installation (mit) ausgewählt haben. Wechseln Sie mit der ...

  • Seite 30: Common Interface

    coMMoN iNterFAce wichtiGe hiNweiSe Beachten Sie unbedingt die Bedienungshinweise ihres Pay-tV-Anbieters und die der Smartcard und dem cA-Modul beiliegenden Anweisungen! Smartcards und cA-Module sind nicht im Lieferumfang enthalten! Die karten und Module werden von den jeweiligen Pay-tV-Anbietern herausgegeben und enthalten die teilnehmerdaten und Daten zu den entsprechenden, bezahlten Pro- grammen.

  • Seite 31: Bedienungshinweise

    BeDieNUNGShiNweiSe MeNü-koNZePt Das Menü-Konzept ist nach logischen Bedienungsabfolgen aufgebaut. In der oberen rechten Ecke des Bild- schirmes erscheint immer die aktuelle Sendung des zur Zeit angewählten Programms. Eine detaillierte Beschreibung der aufgerufenen Menüfunktion finden Sie jeweils unter dem dazuge- hörigen kapitel der Betriebsanleitung! hinweis: Die angewählten Menüs, Untermenüs und Positionen sowie die einzustellenden Parameter werden jeweils farbig hervorgehoben.

  • Seite 32: Menü-Übersicht

    BeDieNUNGShiNweiSe MeNü-üBerSicht hauptmenü  Aufruf mit der -Taste...

  • Seite 33: Alphanumerische Eingaben

    BeDieNUNGShiNweiSe ALPhANUMeriSche eiNGABeN Für die Eintragung von z. B. Favoriten-Namen oder Suchbegriffen verwenden Sie die jeweils eingeblendete Tastatur (siehe Bild rechts), mit der Sie mit den Ziffern- tasten die gewünschten Zeichen/Buchstaben auswählen können. Sie können zwischen Groß-/Kleinschreibung wäh-  len ( -Taste).

  • Seite 34: Bildschirm-Einblendungen/Osd (On Screen Display)

    BiLDSchirM-eiNBLeNDUNGeN/oSD (oN ScreeN DiSPLAy) ProGrAMM-MeLDUNGeN ProGrAMM-MeLDUNG tV $ = verschlüsseltes Programm- Gewählte Videotext Uhrzeit Programm Name Favoritenliste verfügbar Programm- Nummer aus Gesamtliste Anzahl Tonspuren (gelb)-Taste Zeit-Fortschrittsbalken Anzeige der aktuellen und nächstfol- der aktuellen Sendung genden Sendung mit Anfangszeit Die Programm-Meldung wird bei jedem Programm-Wechsel für einige Sekunden (kann im Menü „Einstel- ...

  • Seite 35: Options-Auswahl

    BiLDSchirM-eiNBLeNDUNGeN/oSD (oN ScreeN DiSPLAy)   grammes erfolg mit den -Tasten und . Sie können die Unterprogramme eines Portal-Programmes   aber auch direkt mit den -Tasten wählen, ohne vorher die (gelb)-Taste zu drücken. oPtioNS-AUSwAhL Durch einmaliges Drücken (zweimal bei Portal-Pro- ...
  • Seite 36 BiLDSchirM-eiNBLeNDUNGeN/oSD (oN ScreeN DiSPLAy) Darunter sehen Sie die aktuell von Ihnen gewählte Programm-Listen-Sortierung. Die Programm-Liste kann Programme nach verschiedenen Auswahl- und Sortierkriterien anzeigen. Auswahl- und Sortiermöglichkeiten:   Drücken Sie die (rot)-Taste, um die Favoritenlisten-Auswahl aufzurufen. Mit den -Tasten kön- nen Sie durch die bestehenden Favoritenlisten blättern ...

  • Seite 37: Epg - Elektronischer Programm-Führer

    ePG - eLektroNiScher ProGrAMM-Führer AUFrUF ePG  Der EPG wird mit der -Taste aufgerufen. Sie erhalten automatisch bei jedem Aufruf die „TV-Programm- führer“-Ansicht, egal welche Ansicht Sie beim letzten Mal vor dem Verlassen des EPGs eingestellt hatten. Sie erhalten folgende Einblendung (Beispiel): Aktuelles Tages- Programm-Name datum und Uhrzeit...

  • Seite 38: Jetzt Läuft-Ansicht

    ePG - eLektroNiScher ProGrAMM-Führer Auswahlmöglichkeiten:  (rot)-Taste Aufruf des Aufnahmeplans (Anzeige aller vorprogrammierten Aufnahmen)  (gelb)-Taste Aufruf „Programm-Führer“-Ansicht  (grün)-Taste Aufruf „Jetzt läuft“-Ansicht  -Taste Programmwechsel in der „Programm-Führer“-Ansicht  -Taste Nächstfolgende Sendung in der „Jetzt läuft“-Ansicht  -Taste (P+) Zeitsprung in der Programm-Führer-Ansicht um  Stunden nach vorne, (P-) Zeitsprung um  Stunden wieder zurück ...

  • Seite 39: Vorschau-Ansicht (Programm-Zeitschrift)

    ePG - eLektroNiScher ProGrAMM-Führer  Mit der -Taste können Sie sich die nächstfolgende Sendung („Danach“-Ansicht) anzeigen lassen (mit  -Taste kommen Sie wieder zur „Jetzt läuft“-Ansicht zurück). Wenn Sie sehen wollen, was gerade auf einem Programm läuft, müssen Sie den EPG nicht verlassen, sondern wählen einfach das gewünschte Programm aus.

  • Seite 40: Zusatzinformationen (I-Taste)

    ePG - eLektroNiScher ProGrAMM-Führer ZUSAtZiNForMAtioNeN (i-tASte)  Die Zusatzinformation können Sie immer dann mit der Taste aufrufen, wenn das „i-Symbol“ vor dem Sendungsnamen erscheint (siehe Bild rechts). Dazu muss das Programm jedoch angewählt sein. Sie erhalten folgende Einblendung (Beispiel): Die vorhandenen Zusatzinformationen zu einer Sendung werden Ihnen in einem eigenen Fenster angezeigt. ...

  • Seite 41: Aufnehmen (Timer)

    ePG - eLektroNiScher ProGrAMM-Führer AUFNehMeN (tiMer)  Mit der (roter Punkt)-Taste können Sie jederzeit eine Sendung für die Aufnahme auf einem externen Recorder vorbereiten. Die aufzunehmende Sendung kann aus jeder Ansicht des EPGs ausgewählt werden,  sofern die (roter Punkt)-Taste unten in der Bildschirm-Einblendung vorhanden ist. Sendung im ePG vorhanden: ...

  • Seite 42: Aufnahme Einmalig

    ePG - eLektroNiScher ProGrAMM-Führer AUFNAhMe eiNMALiG  Wählen Sie mit den -Tasten die Aufnahmeart „Einmalig“ aus (siehe Bild Punkt „Aufnehmen (Timer)“).   Wechseln Sie mit den -Tasten auf das Auswahlfeld „Datum“ und geben Sie mit den -Tasten den gewünschten Aufnahmetag ein. ...

  • Seite 43: Aufnahme Wöchentlich

    ePG - eLektroNiScher ProGrAMM-Führer AUFNAhMe wöcheNtLich Beachten Sie, dass der wochentag der gewählten Sendung mit in die Aufnahme- Planung übernommen wird und von ihnen nicht mehr manuell korrigiert werden kann!  wählen Sie deshalb, bevor Sie die (roter Punkt)-taste drücken, die Sendung an dem tag aus, an dem diese zukünftig wöchentlich aufgenommen werden soll.

  • Seite 44: Aufnahmeplan-Ansicht

    ePG - eLektroNiScher ProGrAMM-Führer AUFNAhMePLAN-ANSicht  Die Aufnahmeplan-Ansicht können Sie jederzeit im EPG mit der (rot)-Taste aufrufen. In der Aufnahmeplan-Ansicht sehen Sie alle von Ihnen geplanten Aufnahmen.  Mit den -Tasten können Sie die Aufnahmen nach „Einmaligen“- oder „Wiederholenden“-Aufnahmen sortieren lassen. ...

  • Seite 45: Videotext

    ViDeotext Dieses Symbol in der Programm-Meldung zeigt Ihnen, ob Videotext bei dem gerade angewählten Pro- gramm verfügbar ist.  Mit Druck auf die -Taste bereitet der Receiver den mitgesendeten Videotext - auch bei verschlüsselten Signalen – für das Fernsehgerät auf. Nach Beendigung der Suche erscheint der vom jeweiligen Programm-Anbieter mitgesendete Videotext.

  • Seite 46: Programm-Liste Bearbeiten

    ProGrAMM-LiSte BeArBeiteN   Das Menü „Programm-Liste bearbeiten“ wählen Sie mit der -Taste, den -Tasten im  Hauptmenü und Beachten zusätzlich Leisten im unteren Teil der Bild- schirm-Einblendungen! Hier fin- den Sie Hinweise zur weiteren Bedienung.  Drücken Sie die -Taste, um den eingeblendeten Hinweis zur Bearbeitung von Programmen und Pro- gramm-Listen zu schließen.

  • Seite 47: Bearbeiten Von Listen/Programmen

    ProGrAMM-LiSte BeArBeiteN BeArBeiteN VoN LiSteN/ProGrAMMeN Wenn Sie das zu bearbeitende Programm oder die zu bearbeitende Programm-Liste ausgewählt haben,  drücken Sie die (roter Punkt)-Taste, um das Bearbeitungsmenü aufzurufen. Sie haben folgende Bear- beitungsmöglichkeiten: Verschieben: Programm kann innerhalb der momentanen Liste an einen anderen Programm-Platz verschoben werden Löschen: Programm wird aus der aktuellen Liste gelöscht...

  • Seite 48: Last-Function"-Speicher

    ProGrAMM-LiSte BeArBeiteN „LASt-FUNctioN“-SPeicher  Die von Ihnen zuletzt gewählte Bearbeitungsmöglichkeit wird auf der -Taste gespeichert, d. h. Sie kön-  nen die letzte Auswahl mit der -Taste auf weitere Programme anwenden und müssen nicht erneut das Bearbeitungsmenü aufrufen. Sobald Sie die aktuelle Einblendung verlassen, verfällt diese Option wieder und ist erst nach einem erneuten Aufruf des Bearbeitungsmenüs und Auswahl einer Bearbeitungsmöglich- keit wieder verfügbar.

  • Seite 49: Sperren Von Programmen

    ProGrAMM-LiSte BeArBeiteN SPerreN VoN ProGrAMMeN  Wählen Sie das zu sperrende Programm mit den -Tasten in der von Ihnen gewählten Programm-   Liste aus. Rufen Sie mit der -Taste das Bearbeitungsmenü auf und wählen Sie mit den -Tasten  die Funktion „Sperren“...

  • Seite 50: Bearbeiten Von Favoritenlisten

    ProGrAMM-LiSte BeArBeiteN BeArBeiteN VoN FAVoriteNLiSteN   Wenn Sie die zu bearbeitenden Favoritenliste (Aufruf mit der (rot)-Taste und Auswahl mit den  Tasten) gewählt haben, drücken Sie die (roter Punkt)-Taste, um das Bearbeitungsmenü aufzurufen. Sie haben folgende Bearbeitungsmöglichkeiten: entfernen aus Favoritenliste: Programm wird aus Favoritenliste entfernt Sperren: Programm kann nur durch Aufruf der PIN betrachtet werden...

  • Seite 51: Sperren Von Programmen

    ProGrAMM-LiSte BeArBeiteN SPerreN VoN ProGrAMMeN  Wählen Sie das zu sperrende Programm mit den -Tasten in der von Ihnen gewählten Favoritenliste   aus. Rufen Sie mit der -Taste das Bearbeitungsmenü auf und wählen Sie mit den -Tasten die  Funktion „Sperren“...

  • Seite 52: Programme Suchen (Programm-Suchlauf)

    ProGrAMMe SUcheN (ProGrAMM-SUchLAUF)   Das Menü „Programme suchen“ wählen Sie mit der -Taste, den -Tasten im Hauptmenü  Beachten Sie zusätzlich die Leisten im unteren Teil der Bildschirm-Ein- blendungen! Hier finden Sie Hinweise zur weiteren Bedienung. Sie haben drei Möglichkeiten, einen Suchlauf zu starten: Automatischer Suchlauf - alle Transponder des von Ihnen gewählten Satelliten werden durchsucht Manueller Suchlauf - es wird nur der gewählte Transponder des gewählten Satelliten durchsucht Programmsuche mit Service-ID -...
  • Seite 53 ProGrAMMe SUcheN (ProGrAMM-SUchLAUF) Satellit  Wählen Sie mit den -Tasten den zu durchsuchenden Satelliten aus. Beachten Sie dabei, dass Ihre Empfangsanlage auch auf diesen Satelliten ausgerichtet ist. Sie können pro Suchlauf nur einen Satel- liten durchsuchen. Sollten Sie an eine Multifeed-Empfangsanlage angeschlossen sein (z. B. Empfang von ASTRA 19,°...

  • Seite 54: Manueller (Programm-)Suchlauf

    ProGrAMMe SUcheN (ProGrAMM-SUchLAUF) Neu gefundene Programme werden mit der Einblendung „Neu“ hinter dem Programm-Namen gekennzeich- net. Nach Abschluss des Suchlaufs erhalten Sie folgende Einblendung (Beispiel):  Drücken Sie die -Taste. Sie werden gefragt, ob Sie die Änderungen speichern wollen oder nicht. Die ...
  • Seite 55 ProGrAMMe SUcheN (ProGrAMM-SUchLAUF)  Mit den -Tasten wählen Sie die zu verändernden Parameter für den Suchlauf aus. Satellit  Wählen Sie mit den -Tasten den Satelliten aus, auf dem sich der zu durchsuchende Transponder befindet. Beachten Sie dabei, dass Ihre Empfangsanlage auch auf diesen Satelliten ausgerichtet ist. Sie können pro Suchlauf nur einen Transponder durchsuchen.

  • Seite 56: Programmsuche Mit Service-Id

    ProGrAMMe SUcheN (ProGrAMM-SUchLAUF) Nach Abschluss des Suchlaufs erhalten Sie folgende Einblendung (Beispiel):  Drücken Sie die -Taste. Sie werden gefragt, ob Sie die Änderungen speichern wollen oder nicht. Die   Auswahl nehmen Sie mit den -Tasten vor und bestätigen die Auswahl mit der -Taste.
  • Seite 57 ProGrAMMe SUcheN (ProGrAMM-SUchLAUF) Beachten Sie dabei, dass Ihre Empfangsanlage auch auf diesen Satelliten ausgerichtet ist.  Wechseln Sie mit der -Taste auf den nächsten Auswahlpunkt. transponder-Frequenz  Wählen Sie mit den - oder den Ziffern-Tasten die Transponder-Frequenz aus, auf der das zu su- chende Programm abgestrahlt wird.

  • Seite 58: Kindersicherung

    kiNDerSicherUNG   Das Menü „Kindersicherung“ wählen Sie mit der Menütaste , den -Tasten im Hauptmenü und  . Sie werden beim Aufruf nach der vierstelligen Geräte-PIN gefragt (Werkseinstellung: 0000). Nach Eingabe der PIN über die Zifferntasten erhalten Sie folgende Einblendung: Beachten zusätzlich Leisten im unteren Teil der Bild-...

  • Seite 59: Neues Kennwort (Pin) Festlegen

    kiNDerSicherUNG NeUeS keNNwort (PiN) FeStLeGeN  Drücken Sie die -Taste, um den alten PIN-Code durch einen neuen zu ersetzen. Geben Sie den neu- en PIN-Code ein (vierstellig). Zur Sicherheit müssen Sie den neuen PIN-Code noch einmal wiederholen.  Bestätigen Sie die Änderung des PIN-Codes mit der -Taste.

  • Seite 60: Einstellungen

    eiNSteLLUNGeN Die angewählten Menüs, Untermenüs und Positionen sowie die einzustellenden Parameter werden jeweils farbig hervorgehoben. Die Menüs sind größtenteils selbsterklärend. Beachten Sie die Leiste im un- teren Teil der Bildschirm-Einblen- dung! Hier finden Sie Hinweise zur weiteren Bedienung.   ...

  • Seite 61: Tv-Einstellungen (Tv, Bild Und Ton)

    eiNSteLLUNGeN tV-eiNSteLLUNGeN (tV, BiLD UND toN) tV-ForMAt  Hier wählen Sie mit den -Tasten das Bildformat Ihres Fernsehgerätes aus. Entweder :-Format oder 16:9-Format. BiLDSchirM-ANZeiGe  Hier wählen Sie mit den -Tasten die Art der Bildschirmdarstellung: • Pan & Scan • Letter-Box •...

  • Seite 62: Bildschirm-Menü Anpassen

    eiNSteLLUNGeN BiLDSchirM-MeNü ANPASSeN FUNktioNSUMFANG Stellen Sie hier den Funktionsumfang Ihres Receivers ein. Sie können wählen zwischen „Vollständig“, „Ein- fach“ und „Mittel“. Welche Funktionen in welcher Umfangstufe möglich sind, entnehmen Sie bitte der unten aufgeführten Tabelle.      -Taste (rot) -Taste (gelb) -Taste (blau)

  • Seite 63: Datum Und Uhrzeit

    eiNSteLLUNGeN DAtUM UND UhrZeit Zeitzonen-Abweichung  Stellen Sie mit den -Tasten die Zeitzonenabweichung von der UTC (früher GMT) ein (z. B. für Deutschland +1 Std.).  Wechseln Sie mit den -Tasten auf das Feld „Automatische Zeitumstellung“. Automatische Zeitumstellung  Wählen Sie hier mit den -Tasten, ob der Receiver automatisch von Sommer- auf Winterzeit und umgekehrt umstellen soll.

  • Seite 64: Antennen-Konfiguration

    eiNSteLLUNGeN über dieses Menü erhalten Sie mit Ihrer Karte und mit Ihrem PIN-Code Zugriff auf die verschiedenen Pro- gramme Ihres Pay-TV-Anbieters. Hier wurde als Beispiel „CryptoWorks“ gewählt. Die Angaben für jedes CA-Modul können unterschiedlich sein. Beachten Sie in jedem Fall die Hinweise Ihres Pay-TV-Anbieters (Provider)! hinweis: Die Einblendungen des Modules können auch in englischer Sprache erscheinen, selbst wenn Sie Deutsch als Menü-Sprache für den Receiver gewählt haben, da das Menü...

  • Seite 65: Service-Menü

    SerVice-MeNü    Das Menü „Service“ wählen Sie mit der -Taste, den -Tasten im Hauptmenü und Sie erhalten folgende Einblendung: Aktuelle Software-Version Hardware-Version Letzer Update-Vorgang Datum der Programmliste SoFtwAre AktUALiSiereN Sie können aber auch manuell prüfen, ob eine neue Software zur Verfügung steht. ...
  • Seite 66 SerVice-MeNü 24.06.2008 Beachten zusätzlich Leisten im unteren Teil der Bild- schirm-Einblendungen! Hier fin- den Sie Hinweise zur weiteren Bedienung. Software aktualisieren  Wählen Sie mit den -Tasten (Nein/Ja) (nur bei Verfügbarkeit einer neuen Software möglich), ob Sie die neue zur Verfügung stehende Software laden wollen. Falls Sie sich nicht sicher sind, ob Sie die neue Software laden möchten, können Sie die Einstellung vorerst auf „Nein“...

  • Seite 67: Werkseinstellung Laden

    SerVice-MeNü Sie erhalten folgende Einblendung (Beispiel): 24.06.2008 werkSeiNSteLLUNG LADeN    Das Menü „Service“ wählen Sie mit der -Taste, den -Tasten im Hauptmenü und   Wechseln Sie mit den -Tasten auf „Werkseinstellung laden“ und drücken Sie zum Aufruf die Taste.

  • Seite 68: Video-/Dvr-Recorder-Anschluss

    ViDeo-/DVr-recorDer-ANSchLUSS Wie Ihr externer Recorder an den Receiver anzuschließen ist, können Sie dem Anschlussschema am Ende dieser Betriebsanleitung und der Beschreibung des externen Recorders entnehmen. AUFNAhMe Zur VCR-Aufnahme (Record) muss der Satelliten-Receiver eingeschaltet oder die Timer müssen vorpro- grammiert sein (siehe Abschnitt „EPG“ „Aufnehmen (Timer)“). wieDerGABe ...

  • Seite 69: Bedienung Von Der Frontseite/Service

    Sollten Sie trotz Studiums dieser Betriebsanleitung noch Fragen zur inbetriebnahme oder Bedienung haben, oder sollte wider erwarten ein Problem auftreten, setzen Sie sich bitte mit ihrem Fachhändler in Verbindung. weiterhin steht ihnen auch unsere kathrein-kunden-hotline zur Verfügung. telefon: 0900/1122240 *...

  • Seite 70: Technischer Anhang

    ANhANG UFS 641si Bestell-Nr./Farbe 010158/Silber HF-Eigenschaften Eingangs-Frequenzbereich 950-150 Eingangspegelbereich dBµV -8 Empfangsschwelle (Eb/No) < ,5 TV-System Video Modulation, FEC, Demultiplexer DVB-S-Standard Video-Auflösung CCIR 601 (70 x 576 Zeilen), 576p, 70p, 1080i Video-Dekodierung MPEG-1- und --kompatibel > 5 TV-System Audio...

  • Seite 71: Scart-Buchsen-Belegung

    techNiScher ANhANG ScArt-BUchSeN-BeLeGUNG Signal Anschluss-Nr. VCR/AUx Audio Rechts Ausgang Audio Rechts Eingang Audio Links Ausgang Audio Masse Blau Masse Audio Links Eingang Blau Signal Schaltspannung Grün Masse Datensignal Grün Signal Datensignal Rot Masse Daten Masse Rot Signal (C) Austastsignal Video Masse Austastsignal Masse Video Ausgang (FBAS/y) Video Eingang...

  • Seite 72: Anschlussbeispiel

    techNiScher ANhANG ANSchLUSSBeiSPieL Scart Infrarot-Empfänger (optional) Scart Digitalton AC 3 elektrisch...

  • Seite 73: Sat-Zf-Anschlussbeispiele

    techNiScher ANhANG SAt-ZF-ANSchLUSSBeiSPieLe eiNZeLANLAGeN GeMeiNSchAFtSANLAGeN (4 x SAt-ZF) überspannungsschutz KAZ 11/KAZ 1...

  • Seite 74: Gemeinschaftsanlagen (8 X Sat-Zf), Multifeed

    techNiScher ANhANG GeMeiNSchAFtSANLAGeN (8 x SAt-ZF), MULtiFeeD GeMeiNSchAFtSANLAGeN (16 x SAt-ZF), MULtiFeeD überspannungsschutz KAZ 11/KAZ 1...

  • Seite 75: Einkabel-System-Anlagen

    techNiScher ANhANG eiNkABeL-SySteM-ANLAGeN überspannungsschutz KAZ 11/KAZ 1...
  • Seite 76 techNiScher ANhANG überspannungsschutz KAZ 11/KAZ 1...

  • Seite 77: Kleines Technisches Lexikon

    kLeiNeS techNiScheS LexikoN Ac 3 Dolby Digital 5.1 Ausgang für Dolby Digital-Signal Dolby Digital ist ein Tonübertragungsverfahren, welches ermöglicht, digitalen Surround-Ton auf ei- AStrA ner Heimkinoanlage wiederzugeben. Satellitensystem der SES (Société Européene des Satellites). Analoge und digitale Transponder im DVB - Digital Video Broadcasting Frequenzbereich 10,7-1,75 GHz.
  • Seite 78 kLeiNeS techNiScheS LexikoN HDMI - High Definition Multimedia Interface Digitale Schnittstelle für digitale Video- und Audio- Analoge Fernsehnorm Datenübertragung zwischen TV und Receiver (be- vorzugt bei HDTV). Pay-tV Bezahl-Fernsehen (z. B. sky). Verschlüsselte Sen- high-Band der, die nur mit einer entsprechenden Smartcard zu Satellitenfrequenzbereich zwischen 11,7 und 1,75 entschlüsseln sind.
  • Seite 79 Tuner-Bausteine, sogenannte SCR (Satellite Channel Router), die in das Speisesystem bzw. in S-Video Signal die Matrix eingebaut sind. Das Einkabel-System von Kathrein entspricht dem 8PSk (8-Phase-Shift-keying) Einkabel-Standard nach EN 509, d. h. alle Bau- Digitales Modulationsverfahren, das bei HDTV-Sa- teile eines Einkabel-Systems, die dieser Norm tellitenübertragung verwendet wird...

  • Seite 80: Fehlererkennung Und Problembehandlung

    FehLererkeNNUNG UND ProBLeMBehANDLUNG Für den Fall einer Funktionsstörung kontrollieren Sie zunächst grundsätzlich alle Kabelverbin- dungen und Betriebszustände: 1. Netzstecker von Receiver und Fernsehgerät befinden sich in der Steckdose 2. Antennenkabel befinden sich am Receiver-Eingang . Receiver und Fernsehgerät sind mit Scart- oder Cinch-Kabel korrekt verbunden .

  • Seite 81: Für Ihre Notizen
