Ansicht Rückseite ................................................................................................................ 10
Ansicht Vorderseite (Blende heruntergeklappt) .................................................................... 11
Gerät anschließen ............................................................................................................... 12
Anschlussbeispiel ................................................................................................................ 13
TV- und Videorecorder-Anschluss ....................................................................................... 14
Audio-Anschluss .................................................................................................................. 14
Optischer Digital-Ausgang ................................................................................................... 14
Batterien in die Fernbedienung einlegen ............................................................................. 14
Erst-Installation .................................................................................................................... 15

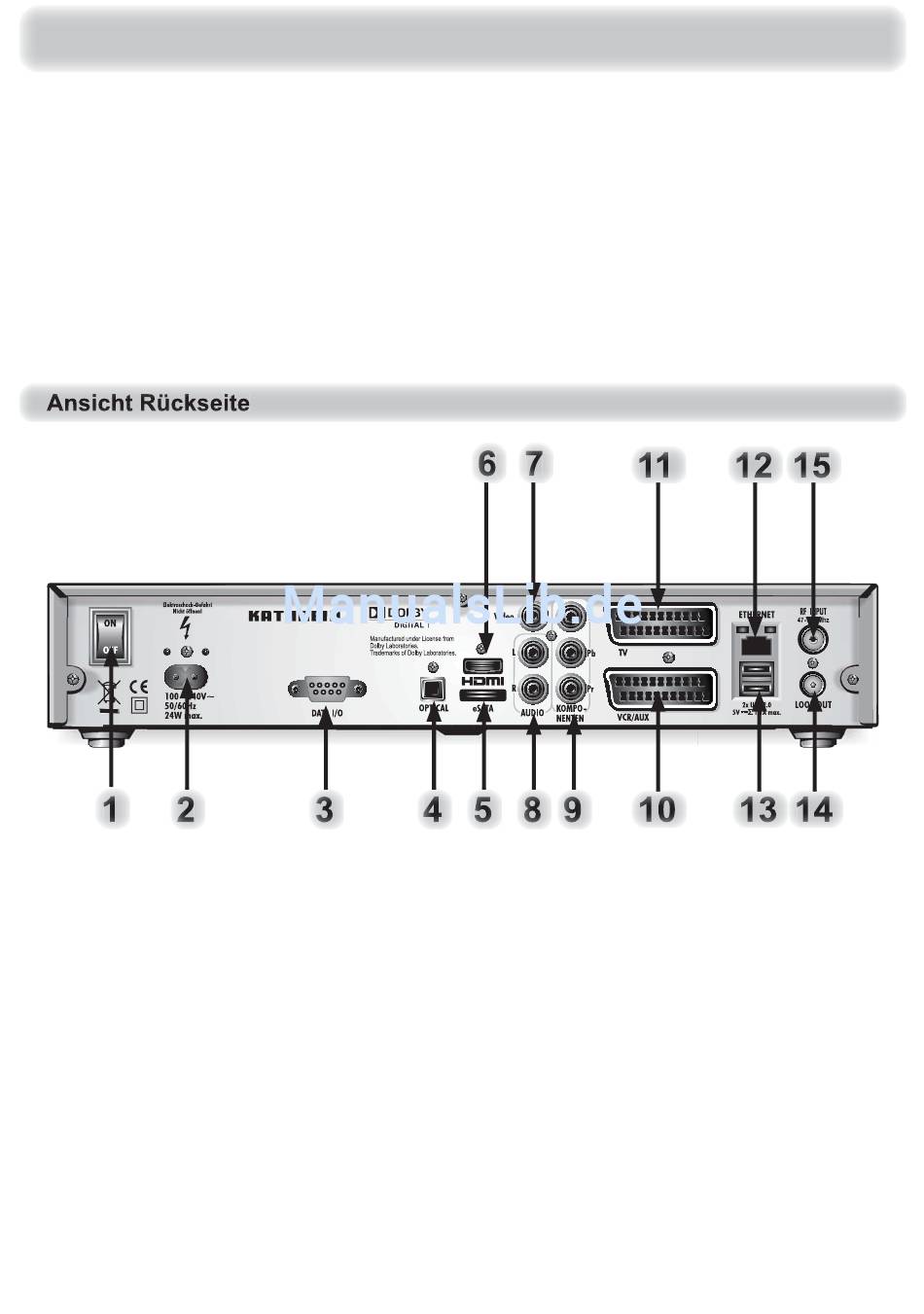

1.
Ein-/Aus-Schalter (mit Netztrennung)
2.
Netzspannungszuleitung
3.
Daten-Schnittstelle (nur für Service)
4.
Optischer
Digital-Datenstrom-Ausgang
(SPDIF/Sony
Philips
Format) für Dolby Digital AC 3 Audio
5.
eSATA-Anschluss
6.
HDMI-Anschluss
7.
Video-Ausgang (FBAS)
10
Anschluss und Inbetriebnahme
Digital
Interface
8.
Audio-Ausgänge (L/R) Cinch-Buchsen
9.
3 x Cinch-Stecker Komponenten-Ausgänge
YUV Beschriftung = Y/Pb/Pr
10.
Scart-Buchse VCR-/AUX-Anschluss
11.
Scart-Buchse TV-Anschluss
12.
Netzwerk-Anschluss (Ethernet)
13.
2 x USB 2.0-Buchse (USB-A-Stecker)
14.
RF(HF)-Durchschleifausgang
15.
RF(HF)-Eingang
