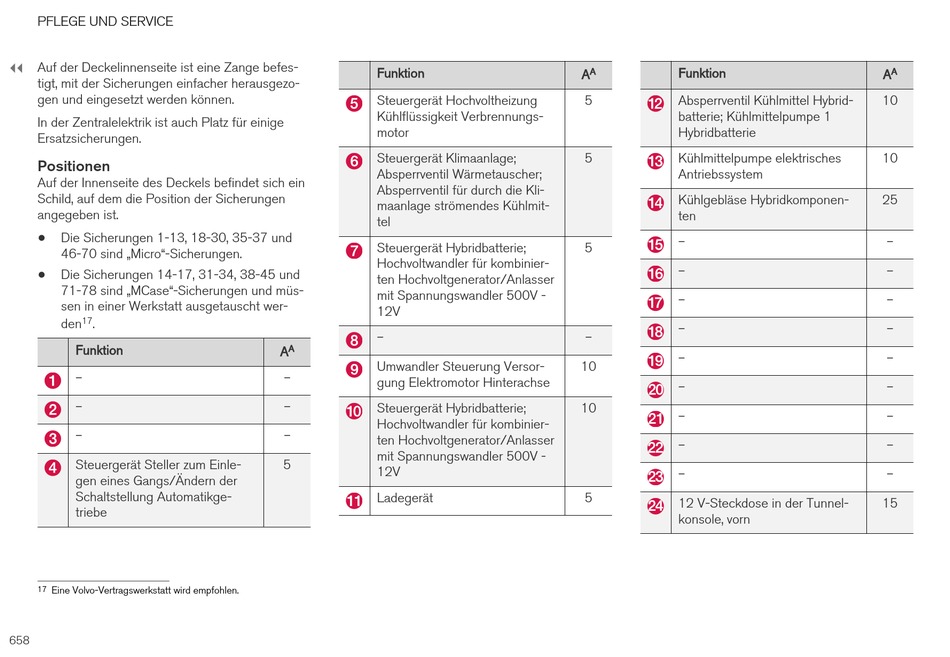

PFLEGE UND SERVICE
|| Auf der Deckelinnenseite ist eine Zange befes-
tigt, mit der Sicherungen einfacher herausgezo-
gen und eingesetzt werden können.
In der Zentralelektrik ist auch Platz für einige
Ersatzsicherungen.
Positionen
Auf der Innenseite des Deckels befindet sich ein
Schild, auf dem die Position der Sicherungen
angegeben ist.
•
Die Sicherungen 1-13, 18-30, 35-37 und
46-70 sind „Micro"-Sicherungen.
•
Die Sicherungen 14-17, 31-34, 38-45 und
71-78 sind „MCase"-Sicherungen und müs-
sen in einer Werkstatt ausgetauscht wer-
17
den .
Funktion
–
–
–
Steuergerät Steller zum Einle-
gen eines Gangs/Ändern der
Schaltstellung Automatikge-
triebe
Eine Volvo-Vertragswerkstatt wird empfohlen.
17
658
Funktion
Steuergerät Hochvoltheizung
Kühlflüssigkeit Verbrennungs-
motor
Steuergerät Klimaanlage;
Absperrventil Wärmetauscher;
Absperrventil für durch die Kli-
maanlage strömendes Kühlmit-
tel
Steuergerät Hybridbatterie;
Hochvoltwandler für kombinier-
ten Hochvoltgenerator/Anlasser
mit Spannungswandler 500V -
12V
–
A
A
Umwandler Steuerung Versor-
–
gung Elektromotor Hinterachse
–
Steuergerät Hybridbatterie;
Hochvoltwandler für kombinier-
–
ten Hochvoltgenerator/Anlasser
mit Spannungswandler 500V -
5
12V
Ladegerät
Funktion
A
A
5 Absperrventil Kühlmittel Hybrid-
batterie; Kühlmittelpumpe 1
Hybridbatterie
5 Kühlmittelpumpe elektrisches
Antriebssystem
Kühlgebläse Hybridkomponen-
ten
–
5
–
–
–
–
–
10
–
10
–
–
–
5
12 V-Steckdose in der Tunnel-
konsole, vorn
A
A
10
10
25
–
–
–
–
–
–
–
–
–
15
