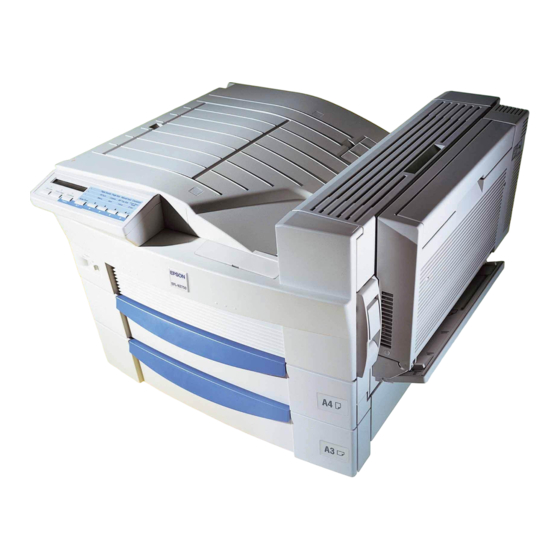

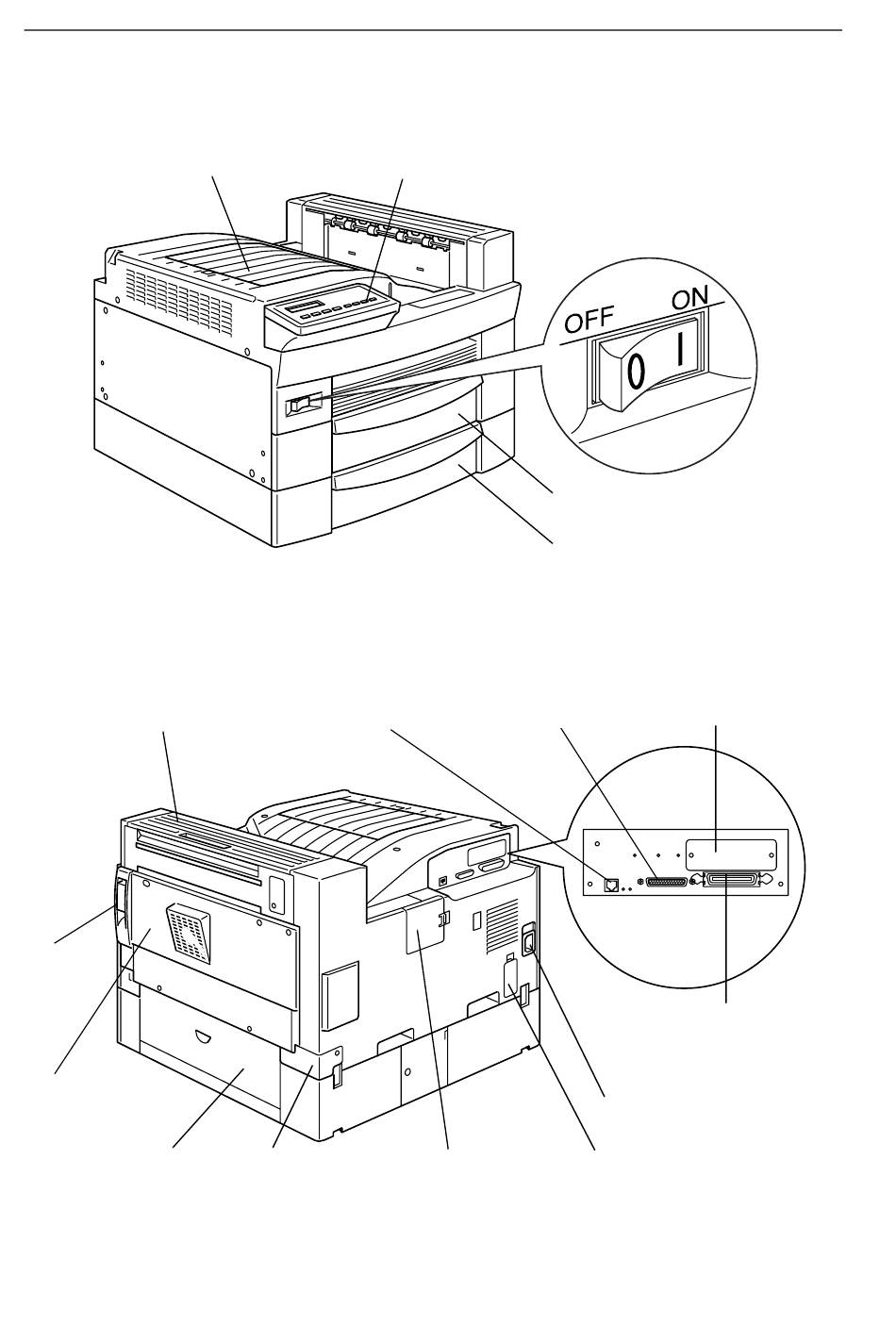

Druckerteile
Face-down-Papierablage
Abdeckung B
Arretier-
hebel
Abdeckung A
Abdeckung C1
Bedienfeld
Ethernet-
Schnittstellenanschluss
Anschluss für
Anschluss für das
die Duplex-
5-Schacht-
Einheit
Mehrzweckeinheit
Netzschalter
Mehrzweck-Papierfach (MZ)
untere Papierkassette
optionale Abdeckung
Anschluss für
des Schnittstellen-
serielle
einschubs
Schnittstelle
Anschluss für
parallele Schnittstelle
Netzanschluss
Anschluss für die
10-Schacht-
Mehrzweckeinheit
