Einbauen Der Düsen; Montieren Des Frischwasserbehälters; Montieren Des Behälterstützrohrs - Toro Multi Pro WM Bedienungsanleitung

den Schlauch mit einer Schlauchklemme
34).
Hinweis:
Schmieren Sie Flüssigseife auf die
Zahnung des T-Anschlussstückes, um das
Befestigen des Schlauchs zu erleichtern.
15
Einbauen der Düsen
Keine Teile werden benötigt
Verfahren
Die Düsen, mit denen Sie die Chemikalien dosieren,
sind abhängig von der gewünschten Dosierungsrate
unterschiedlich. Daher werden keine Düsen mit
dem Kit ausgeliefert. Wenden Sie sich für Düsen an
den offiziellen Toro-Vertragshändler. Sie sollten die
folgenden Informationen griffbereit haben:
•
Die Zolldosierung in Litern pro Hektar,
amerikanischen Gallonen pro Ar oder
amerikanischen Gallonen pro 1000 Quadratfuß.
•
Die Sollgeschwindigkeit des Fahrzeugs in
Kilometern pro Stunde oder Meilen pro Stunde.
Führen Sie die folgenden Schritte zur Installation der
Düsen aus:
1. Drehen oder setzen Sie die Düse in den
Düsensockel ein, setzen Sie dann eine Dichtung
ein.
2. Schieben Sie die Düsenfassung über das
Düsenanschlussstück an einem Drehkreuz.
3. Drehen Sie die Düsen nach rechts, um die
Nocken in der Fassung zu arretieren.
4. Prüfen Sie den Sprühteil der Düse.
Weitere Informationen finden Sie in der
Installationsanleitung, die den Düsen beiliegt.
(Bild
16
Montieren des
Frischwasserbehälters
Für diesen Arbeitsschritt erforderliche Teile:
1 Stützrohr (Frischwasserbehälter)
1 Klemmmutter (⅜")
1 Schraube (⅜" x 1")
2 Ansatzschraube
2 Sicherungsmutter (⅜")
1 Frischwasserbehälter
1 Befestigung für Frischwasserbehälter
2 Sicherungsbundmutter (5/16")
2 Scheibe (5/16")
2 Bundkopfschraube (5/16" x 2¼")
4 Bundkopfschraube (5/16" x ⅝")
Montieren des Behälterstützrohrs
1. Fluchten Sie das Stützrohr für den
Frischwasserbehälter mit dem Kanal der
Behälterstütze aus
1. Stützrohr
(Frischwasserbehälter)
2. Klemmmutter (⅜")
3. Vorderseite der Maschine
4. Auf
2. Fluchten Sie die Löcher im Stützrohr mit den
Löchern im Kanal aus
34
(Bild 35).

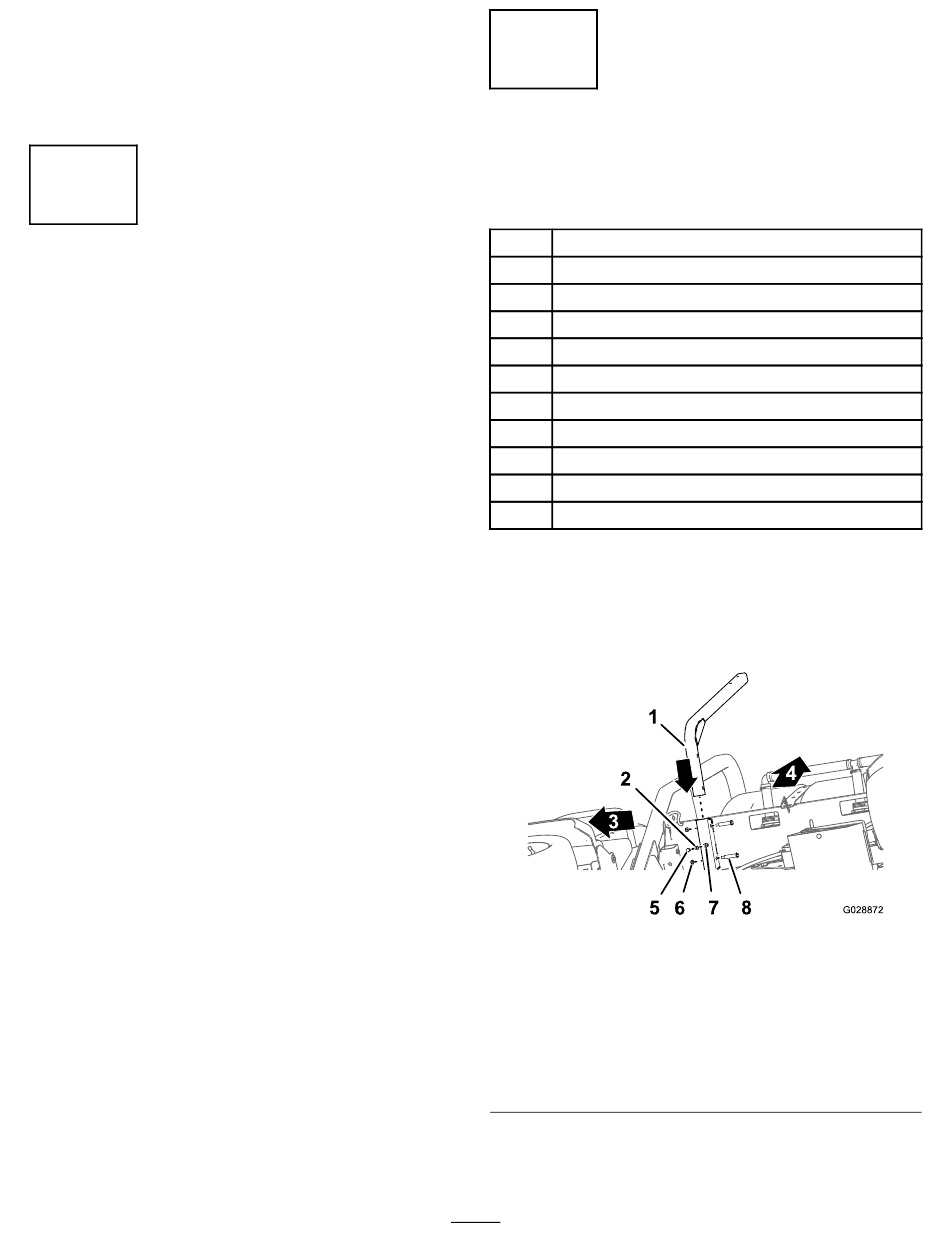

Bild 35
5. Schraube (⅜" x 1")
6. Sicherungsmutter (⅜")
7. Schweißmutter
(Stützkanal am
Frischwasserbehälter)
8. Ansatzschraube
(Bild 35).
g028872
