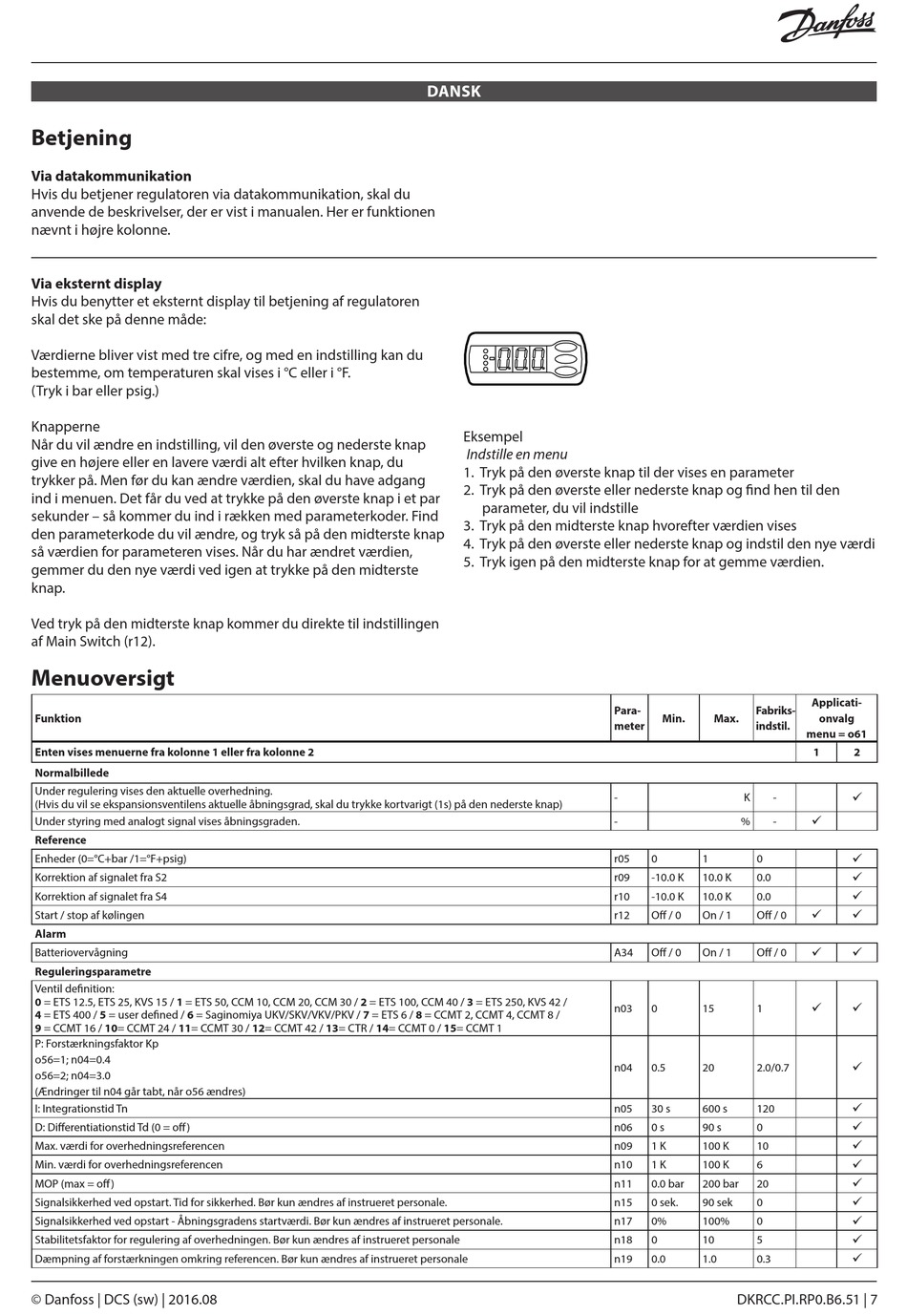

Betjening
Via datakommunikation
Hvis du betjener regulatoren via datakommunikation, skal du
anvende de beskrivelser, der er vist i manualen. Her er funktionen
nævnt i højre kolonne.
Via eksternt display
Hvis du benytter et eksternt display til betjening af regulatoren
skal det ske på denne måde:
Værdierne bliver vist med tre cifre, og med en indstilling kan du
bestemme, om temperaturen skal vises i °C eller i °F.
(Tryk i bar eller psig.)
Knapperne
Når du vil ændre en indstilling, vil den øverste og nederste knap
give en højere eller en lavere værdi alt efter hvilken knap, du
trykker på. Men før du kan ændre værdien, skal du have adgang
ind i menuen. Det får du ved at trykke på den øverste knap i et par
sekunder – så kommer du ind i rækken med parameterkoder. Find
den parameterkode du vil ændre, og tryk så på den midterste knap
så værdien for parameteren vises. Når du har ændret værdien,
gemmer du den nye værdi ved igen at trykke på den midterste
knap.
Ved tryk på den midterste knap kommer du direkte til indstillingen
af Main Switch (r12).
Menuoversigt
Funktion
Enten vises menuerne fra kolonne 1 eller fra kolonne 2
Normalbillede
Under regulering vises den aktuelle overhedning.
(Hvis du vil se ekspansionsventilens aktuelle åbningsgrad, skal du trykke kortvarigt (1s) på den nederste knap)
Under styring med analogt signal vises åbningsgraden.
Reference
Enheder (0=°C+bar /1=°F+psig)
Korrektion af signalet fra S2
Korrektion af signalet fra S4
Start / stop af kølingen
Alarm
Batteriovervågning
Reguleringsparametre
Ventil definition:
0 = ETS 12.5, ETS 25, KVS 15 / 1 = ETS 50, CCM 10, CCM 20, CCM 30 / 2 = ETS 100, CCM 40 / 3 = ETS 250, KVS 42 /
4 = ETS 400 / 5 = user defined / 6 = Saginomiya UKV/SKV/VKV/PKV / 7 = ETS 6 / 8 = CCMT 2, CCMT 4, CCMT 8 /
9 = CCMT 16 / 10= CCMT 24 / 11= CCMT 30 / 12= CCMT 42 / 13= CTR / 14= CCMT 0 / 15= CCMT 1
P: Forstærkningsfaktor Kp
o56=1; n04=0.4
o56=2; n04=3.0
(Ændringer til n04 går tabt, når o56 ændres)
I: Integrationstid Tn
D: Differentiationstid Td (0 = off )
Max. værdi for overhedningsreferencen
Min. værdi for overhedningsreferencen
MOP (max = off )
Signalsikkerhed ved opstart. Tid for sikkerhed. Bør kun ændres af instrueret personale.
Signalsikkerhed ved opstart - Åbningsgradens startværdi. Bør kun ændres af instrueret personale.
Stabilitetsfaktor for regulering af overhedningen. Bør kun ændres af instrueret personale
Dæmpning af forstærkningen omkring referencen. Bør kun ændres af instrueret personale
© Danfoss | DCS (sw) | 2016.08
DANSK
Eksempel
Indstille en menu
1. Tryk på den øverste knap til der vises en parameter
2. Tryk på den øverste eller nederste knap og find hen til den
parameter, du vil indstille
3. Tryk på den midterste knap hvorefter værdien vises
4. Tryk på den øverste eller nederste knap og indstil den nye værdi
5. Tryk igen på den midterste knap for at gemme værdien.
Para-
Fabriks-
Min.
Max.
meter
indstil.
-
K
-
-
%
-
r05
0
1
0
r09
-10.0 K
10.0 K
0.0
r10
-10.0 K
10.0 K
0.0
r12
Off / 0
On / 1
Off / 0
A34
Off / 0
On / 1
Off / 0
n03
0
15
1
n04
0.5
20
2.0/0.7
n05
30 s
600 s
120
n06
0 s
90 s
0
n09
1 K
100 K
10
n10
1 K
100 K
6
n11
0.0 bar
200 bar
20
n15
0 sek.
90 sek
0
n17
0%
100%
0
n18
0
10
5
n19
0.0
1.0
0.3
DKRCC.PI.RP0.B6.51 | 7
Applicati-
onvalg
menu = o61
1
2
