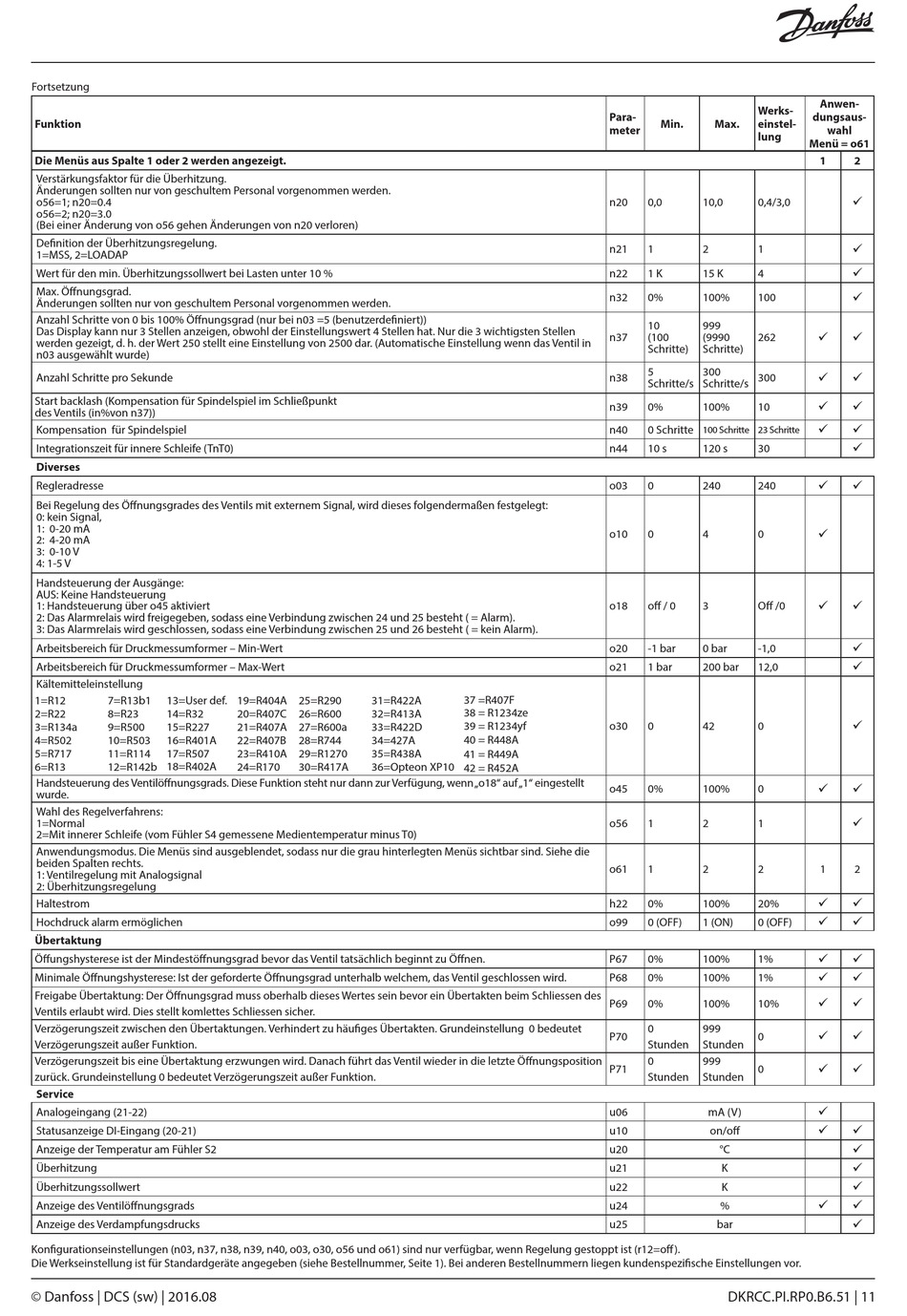

Fortsetzung
Funktion
Die Menüs aus Spalte 1 oder 2 werden angezeigt.
Verstärkungsfaktor für die Überhitzung.
Änderungen sollten nur von geschultem Personal vorgenommen werden.
o56=1; n20=0.4
o56=2; n20=3.0
(Bei einer Änderung von o56 gehen Änderungen von n20 verloren)
Definition der Überhitzungsregelung.
1=MSS, 2=LOADAP
Wert für den min. Überhitzungssollwert bei Lasten unter 10 %
Max. Öffnungsgrad.
Änderungen sollten nur von geschultem Personal vorgenommen werden.
Anzahl Schritte von 0 bis 100% Öffnungsgrad (nur bei n03 =5 (benutzerdefiniert))
Das Display kann nur 3 Stellen anzeigen, obwohl der Einstellungswert 4 Stellen hat. Nur die 3 wichtigsten Stellen
werden gezeigt, d. h. der Wert 250 stellt eine Einstellung von 2500 dar. (Automatische Einstellung wenn das Ventil in
n03 ausgewählt wurde)
Anzahl Schritte pro Sekunde
Start backlash (Kompensation für Spindelspiel im Schließpunkt
des Ventils (in%von n37))
Kompensation für Spindelspiel
Integrationszeit für innere Schleife (TnT0)
Diverses
Regleradresse
Bei Regelung des Öffnungsgrades des Ventils mit externem Signal, wird dieses folgendermaßen festgelegt:
0: kein Signal,
1: 0-20 mA
2: 4-20 mA
3: 0-10 V
4: 1-5 V
Handsteuerung der Ausgänge:
AUS: Keine Handsteuerung
1: Handsteuerung über o45 aktiviert
2: Das Alarmrelais wird freigegeben, sodass eine Verbindung zwischen 24 und 25 besteht ( = Alarm).
3: Das Alarmrelais wird geschlossen, sodass eine Verbindung zwischen 25 und 26 besteht ( = kein Alarm).
Arbeitsbereich für Druckmessumformer – Min-Wert
Arbeitsbereich für Druckmessumformer – Max-Wert
Kältemitteleinstellung
1=R12
7=R13b1
13=User def.
2=R22
8=R23
14=R32
15=R227
3=R134a
9=R500
16=R401A
4=R502
10=R503
5=R717
11=R114
17=R507
6=R13
12=R142b
18=R402A
Handsteuerung des Ventilöffnungsgrads. Diese Funktion steht nur dann zur Verfügung, wenn „o18" auf „1" eingestellt
wurde.
Wahl des Regelverfahrens:
1=Normal
2=Mit innerer Schleife (vom Fühler S4 gemessene Medientemperatur minus T0)
Anwendungsmodus. Die Menüs sind ausgeblendet, sodass nur die grau hinterlegten Menüs sichtbar sind. Siehe die
beiden Spalten rechts.
1: Ventilregelung mit Analogsignal
2: Überhitzungsregelung
Haltestrom
Hochdruck alarm ermöglichen
Übertaktung
Öffungshysterese ist der Mindestöffnungsgrad bevor das Ventil tatsächlich beginnt zu Öffnen.
Minimale Öffnungshysterese: Ist der geforderte Öffnungsgrad unterhalb welchem, das Ventil geschlossen wird.
Freigabe Übertaktung: Der Öffnungsgrad muss oberhalb dieses Wertes sein bevor ein Übertakten beim Schliessen des
Ventils erlaubt wird. Dies stellt komlettes Schliessen sicher.
Verzögerungszeit zwischen den Übertaktungen. Verhindert zu häufiges Übertakten. Grundeinstellung 0 bedeutet
Verzögerungszeit außer Funktion.
Verzögerungszeit bis eine Übertaktung erzwungen wird. Danach führt das Ventil wieder in die letzte Öffnungsposition
zurück. Grundeinstellung 0 bedeutet Verzögerungszeit außer Funktion.
Service
Analogeingang (21-22)
Statusanzeige DI-Eingang (20-21)
Anzeige der Temperatur am Fühler S2
Überhitzung
Überhitzungssollwert
Anzeige des Ventilöffnungsgrads
Anzeige des Verdampfungsdrucks
Konfigurationseinstellungen (n03, n37, n38, n39, n40, o03, o30, o56 und o61) sind nur verfügbar, wenn Regelung gestoppt ist (r12=off ).
Die Werkseinstellung ist für Standardgeräte angegeben (siehe Bestellnummer, Seite 1). Bei anderen Bestellnummern liegen kundenspezifische Einstellungen vor.
© Danfoss | DCS (sw) | 2016.08
19=R404A
25=R290
31=R422A
20=R407C
26=R600
32=R413A
21=R407A
27=R600a
33=R422D
22=R407B
28=R744
34=427A
23=R410A
29=R1270
35=R438A
24=R170
30=R417A
36=Opteon XP10
Para-
meter
n20
n21
n22
n32
n37
n38
n39
n40
n44
o03
o10
o18
o20
o21
37 =R407F
38 = R1234ze
o30
39 = R1234yf
40 = R448A
41 = R449A
42 = R452A
o45
o56
o61
h22
o99
P67
P68
P69
P70
P71
u06
u10
u20
u21
u22
u24
u25
Werks-
dungsaus-
Min.
Max.
einstel-
lung
Menü = o61
0,0
10,0
0,4/3,0
1
2
1
1 K
15 K
4
0%
100%
100
10
999
(100
(9990
262
Schritte)
Schritte)
5
300
300
Schritte/s
Schritte/s
0%
100%
10
0 Schritte
100 Schritte 23 Schritte
10 s
120 s
30
0
240
240
0
4
0
off / 0
3
Off /0
-1 bar
0 bar
-1,0
1 bar
200 bar
12,0
0
42
0
0%
100%
0
1
2
1
1
2
2
0%
100%
20%
0 (OFF)
1 (ON)
0 (OFF)
0%
100%
1%
0%
100%
1%
0%
100%
10%
0
999
0
Stunden
Stunden
0
999
0
Stunden
Stunden
mA (V)
on/off
°C
K
K
%
bar
DKRCC.PI.RP0.B6.51 | 11
Anwen-
wahl
1
2
1
2
