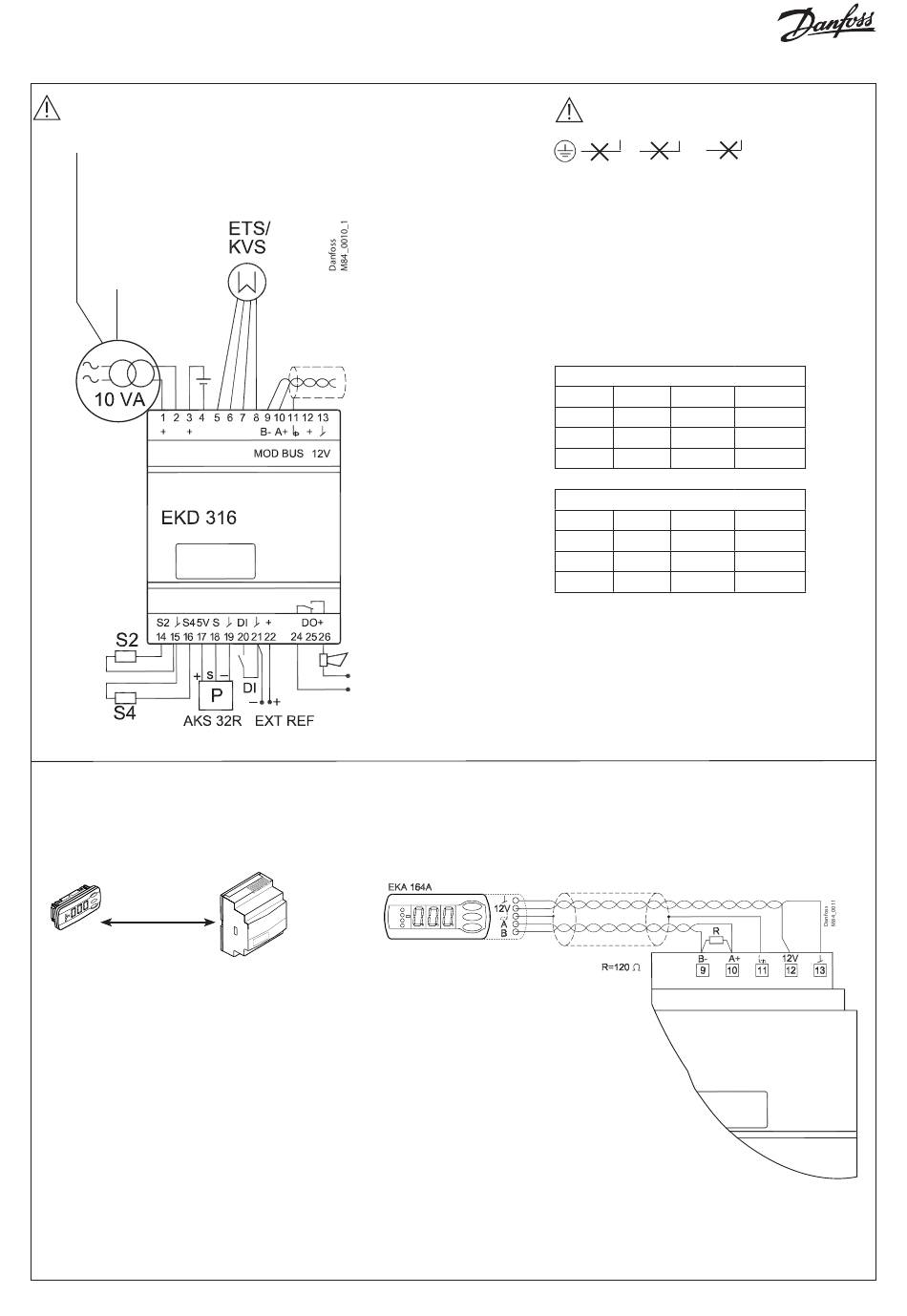

It is recommended to use a dedicated transformer
Det anbefales at anvende en dedikeret transformer
Es wird empfohlen, einen dedizierten Transformator zu verwenden
Elektronisk styret stepper motor ventil
Electronic controlled stepper motor valve
Class II
Klasse II
24V 18V
Data communication via external display EKA 164A
Data kommunikation via eksternt diplay EKA 164A
Datenübertragung mit eksternem Display EKA 164A
EKA 164A
L = max. 1000 m
© Danfoss | DCS (sw) |2016.08
Data communication
Data kommunikation
Datenkommunikation
Max 24 V, 1 A resistive - Class II
Max 24 V, 1 A resistive - Klasse II
Max. 24 V, 1 A widerstandsbehaftet - Klasse II
EKD 316
1,2
3,4
21,22
Connection to earth will destroy the controller
Tilslutning til jord vil ødelægge regulatoren
Masseverbindung führt zur Zerstörung des Reglers.
Valve connection
Ventiltilslutning
Ventil Anschluß
ETS / KVS / CCMT / CTR
White
Hvid
Weiß
Black
Sort
Schwarz
Red
Rød
Rot
Green
Grøn
Grün
ETS 6
Orange Orange Orange
Yellow
Gul
Gelb
Red
Rød
Rot
Black
Sort
Schwarz
EKD 316
5
6
7
8
5
6
7
8
DKRCC.PI.RP0.B6.51 | 2
