6.1 Montagehinweise

1. Die Anschlussgruppe (1) aus der Verpackung neh-
men.
Die vordere Isolierung (2) abziehen und den Einle-
geblock (3) vom Flanschrohr abziehen. Danach die
Anschlussgruppe (1) aus der hinteren Isolierschale
(4) entnehmen.
2. Für die obere Wandbefestigung (5.1) eine 6mm Boh-
rung anbringen. Hierzu die Wandbefestigung (5.1)
von der Gruppe lösen und zusammen mit der Un-
terschale (4) als Schablone benutzen. Die Wand-
halterung zusammen mit der Unterschale an der
Wand anschrauben und die Anschlussgruppe wie-
der in die Befestigungsclipse der Wandhalterung
einrasten.
3. Zur Montage des unteren Befestigungsbleches (5.2)
die Bohrpunkte durch die Aussparungen im Blech
anzeichnen. Dann die Gruppe aus der oberen
Wandhalterung entnehmen und die beiden 8 mm
Bohrungen anbringen.
4. Anschließend die Gruppe erneut in die Befesti-
gungsclipse der oberen Wandhalterung (5.1) ein-
rasten und mit dem Befestigungsblech (5.2) fest an
der Wand verschrauben.
5. Den Einlegeblock (3) auf das Flanschrohr clipsen
und die vordere Isolierschale (2) überschieben.

7 Betrieb

7.1 Entlüftung der Anlage
Vor der Inbetriebnahme muss die Anlage aufgefüllt
und entlüftet werden. Dabei sind die zulässigen Be-
triebsdrücke zu berücksichtigen.
8 Zubehör
Zum Anschluss an das Rohrleitungssystem bietet
Oventrop Tüllenanschluss-Sets an.
Zur Absicherung unter Druck stehender Anlagen ist
ein Sicherheitsgruppen-Set erhältlich.
Das Zubehörsortiment finden Sie im Katalog.

9 Wartung und Pflege

Die Armatur ist wartungsfrei.
10 Gewährleistung
Es gelten die zum Zeitpunkt der Lieferung gültigen
Gewährleistungsbedingungen von Oventrop.

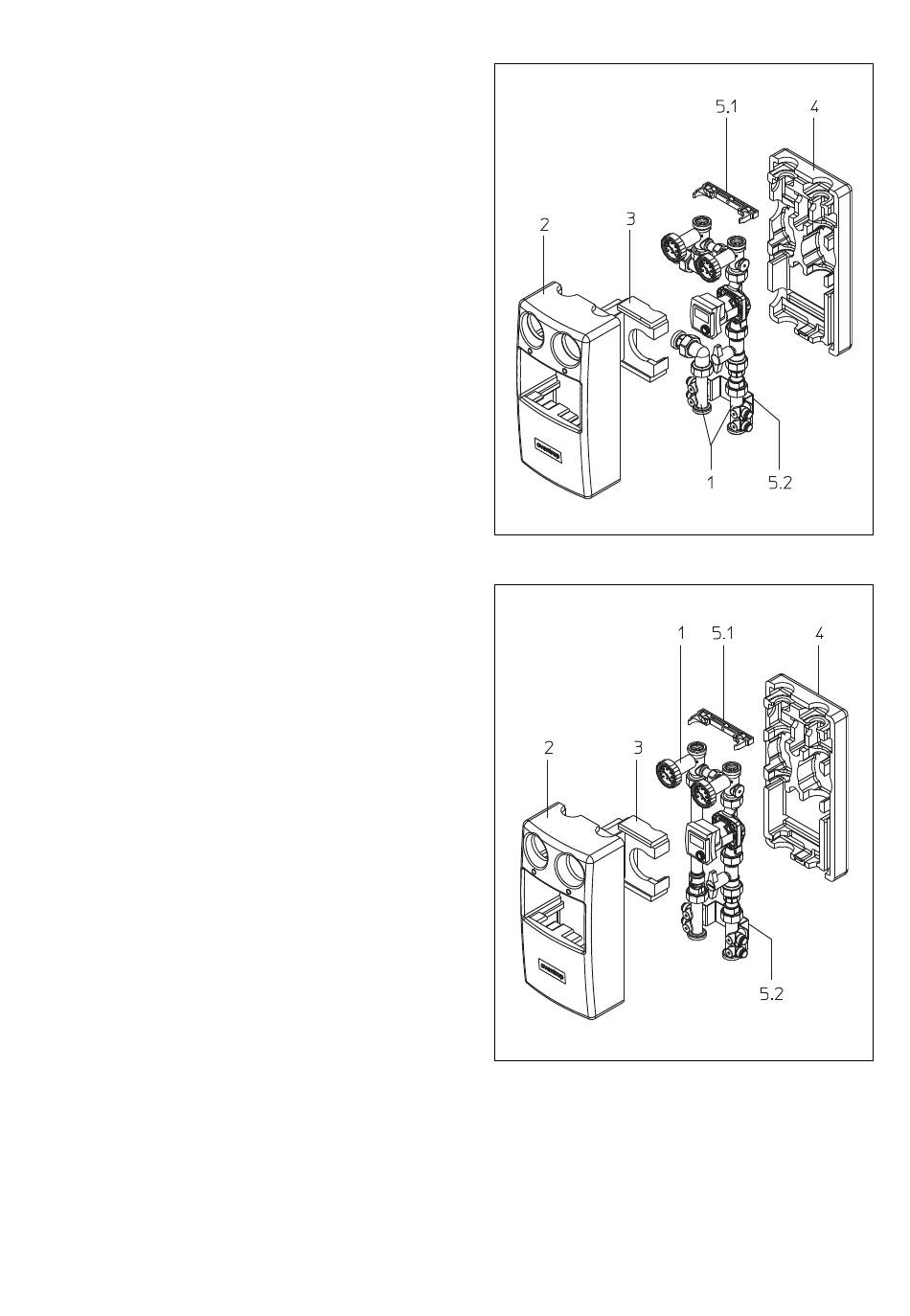

Abb. 6.1 „Regumat"-Pufferspeicher-Anschlussgruppe
Abb. 6.2 „Regumat"-Heizkreis-Anschlussgruppe
