„Aquastrom VT"
D

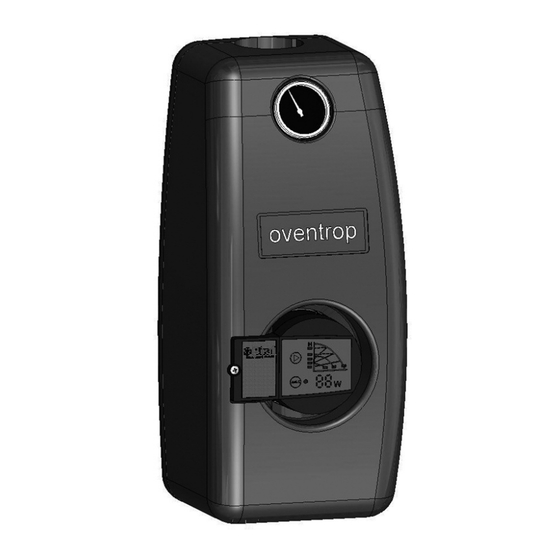

Zirkulations-Pumpenbaugruppe für Trinkwasser-
Zirkulationsanlagen im Ein- / Zweifamilienhaus -
bereich
Art.-Nr.: 420 67 76
mit energiesparender Hocheffizienzpumpe (ent-
spricht der Energieeffizienzklasse A bei Heizungs -
umwälzpumpen), Rückflussverhinderer und
„Aquastrom VT"-Armatur sowie Kontrollther-
mometer
zum direkten Anschluss in die Rücklaufleitung
einer Trinkwasserzirkulationsanlage
PN 10
Vor Montage der Baugruppe unbedingt die beilie-
genden Betriebsanleitungen der Pumpe und der
Zirkulationsarmatur lesen
Die Anleitungen sind zum Verbleib bei dem Anla-
genbetreiber bestimmt
Inhalt:
1.
Allgemeines ............................................. 2
2.
Sicherheitshinweise ................................. 2
3.
Anwendungsbereich ................................ 2
4.
Einbauschema ......................................... 2
5.
Wartungshinweise ................................... 2
6.
Einbaumaße............................................. 3
7.
Ersatzteile ................................................ 3
8.
Bestätigung für KFW Förderantrag ......... 4
Premium Armaturen + Systeme
Zirkulationsstation
Einbau- und Betriebsanleitung
„Regucirc B"
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für oventrop Regucirc B
Inhaltszusammenfassung für oventrop Regucirc B
-
Seite 1: Inhaltsverzeichnis
Premium Armaturen + Systeme Zirkulationsstation „Regucirc B“ „Aquastrom VT“ Einbau- und Betriebsanleitung Zirkulations-Pumpenbaugruppe für Trinkwasser- Zirkulationsanlagen im Ein- / Zweifamilienhaus - bereich Art.-Nr.: 420 67 76 mit energiesparender Hocheffizienzpumpe (ent- spricht der Energieeffizienzklasse A bei Heizungs - umwälzpumpen), Rückflussverhinderer und „Aquastrom VT“-Armatur sowie Kontrollther-... -
Seite 2: Allgemeines
1. Allgemeines Zudem unterstützen sich das thermisch regulierende Zirkulationsventil „Aquastrom VT“ und die Hoch- 1.1. Informationen zur Betriebsanleitung effizienzpumpe „AXW 12“ bei einer thermischen Diese Einbau- und Betriebsanleitung dient dem In- Desinfektion gegenseitig durch Anhebung des stallateur dazu, die Armatur fachgerecht zu instal- Restvolumenstromes und verkürzen dadurch die lieren, in Betrieb zu nehmen und zu warten. -
Seite 3: Einbaumaße
6. Einbaumaße 7. Ersatzteile Ersatz-Pumpe Biral AXW 12 ⁄ x 120 mm, 230 V - 50 Hz Art.-Nr. 420 67 90 Ersatz-Thermometer Art.-Nr. 420 55 91 Ersatz-Isolierschale Art.-Nr. 420 67 95... -
Seite 4: Bestätigung Für Kfw Förderantrag
8. Bestätigung für KFW Förderantrag (431) Stand 02/2010 OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D-59939 Olsberg Telefon +49 (0) 29 62 82-0 Telefax +49 (0) 29 62 82-400 E-Mail mail@oventrop.de Internet www.oventrop.de Technische Änderungen vorbehalten. Eine Übersicht der weltweiten Ansprechpartner finden Sie unter www.oventrop.de. - Seite 5 Valves, controls + systems Circulation station “Regucirc B“ “Aquastrom VT“ Installation and operating instructions Circulation pump group for potable water circu- lation systems in detached or semi-detached houses Item no.: 420 67 76 with energy-saving high-efficiency pump (com- plies with the energy efficiency class A rating for heating circulation pumps), non-return check valve, thermostatic valve “Aquastrom VT”...
-
Seite 6: General Information
1. General information The thermostatic circulation valve “Aquastrom VT” and the high-efficiency pump “AXW 12” 1.1. Information regarding installation and ope- support each other with the thermal disinfection rating instructions by increasing the residual volume flow. This way, These installation and operating instructions serve the disinfection phase is reduced. -
Seite 7: Spare Parts
120 mm, 230 V - 50 Hz Item no. 420 67 90 Replacement-Thermometer Item no. 420 55 91 Replacement-Insulation shell Item no. 420 67 95 Subject to technical modification without notice. For an overview of our global presence visit www.oventrop.com. 420677680 04/2011... - Seite 8 Robinetterie « haut de gamme » + Systèmes Station de bouclage d’E.C.S. «Regucirc B» «Aquastrom VT» Notice d’installation et d’utilisation Groupe avec circulateur pour installations de bouclage d’E.C.S. dans des maisons individuelles/bi-familles réf.: 420 67 76 avec circulateur à haut rendement et faible consommation d’énergie (correspond à...
-
Seite 9: Généralités
1. Généralités De plus, la désinfection thermique est assistée par le robinet de bouclage à réglage thermique 1.1. Informations sur la notice d’installation et « Aquastrom VT » et le circulateur à haut rendement d’utilisation « AXW 12 » par une augmentation du débit Cette notice d’installation et d’utilisation a pour résiduel. -
Seite 10: Pièces De Rechange
Réf. 420 67 90 Remplacement - thermomètre Réf. 420 55 91 Remplacement – coquille d’isolation Réf. 420 67 95 Sous réserve de modifications techniques. Vous trouverez une vue d’ensemble des interlocu- teurs dans le monde entier sur www.oventrop.com. 420677680 04/2011... - Seite 11 Valvole “Premium” + Sistemi Gruppo di circolazione “Regucirc B“ “Aquastrom VT“ Istruzioni di installazione e funzionamento Gruppo pompa di circolazione per sistemi a ri- circolo di acqua potabile in case unifamiliari o bifamiliari Articolo n.: 420 67 76 con pompa a basso consumo ad alta efficienza...
-
Seite 12: Informazioni Generali
1. Informazioni generali La valvola termostatica di circolazione "Aquastrom VT" e la pompa ad alta efficienza "AXW 12" si 1.1. Informazioni riguardanti le istruzioni di in- sostengono a vicenda con la disinfezione termica, stallazione e funzionamento aumentando la portata residua. In questo modo, Queste istruzioni di installazione e funzionamento la fase di disinfezione è... -
Seite 13: Dimensioni Di Installazione
120 mm, 230 V - 50 Hz Articolo n. 420 67 90 Ricambio – Termometro Articolo n. 420 55 91 Ricambio – guscio isolante Articolo n. 420 67 95 Soggetto a modifiche tecniche. Per una nostra presenza mondiale visiti www.oventrop.com. 420677680 04/2011... - Seite 14 Válvulas y Sistemas Premium Grupo de circulación “Regucirc B“ “Aquastrom VT“ Instrucciones de instalación y funcionamiento Grupo de bomba para sistemas de circulación de agua potable en casas individuales o adosadas. Art. nº 420 67 76 con bomba de alta eficiencia energética (cumple con la clase A de ahorro de energía para...
-
Seite 15: Información General
1. Información general La válvula de circulación termostática “Aquastrom VT” y la bomba de alto rendimiento “AXW 12” se 1.1. Información acerca de las instrucciones de apoyan mutuamente con la desinfección térmica instalación y funcionamiento aumentando el caudal residual. De esta manera Estas instrucciones de instalación y funciona- se reduce la fase de desinfección. -
Seite 16: Repuestos
120 mm, 230 V - 50 Hz Art. nº 420 67 90 Termómetro de repuesto Art. nº 420 55 91 Repuesto de caja aislante Art. nº 420 67 95 Sujeto a modificación técnica. Para una visión general de nuestra presencia global visite www.oventrop.com. 420677680 04/2011... - Seite 17 Premium Armaturen + Systeme Циркуляционная станция „Regucirc B“ „Aquastrom VT“ Инструкция по монтажу и эксплуатации Циркуляционная насосная станция для систем горячего водоснабжения в коттеджах арт. №: 420 67 76 с энергоэффективным насосом (класс энер- гоэффективности A), обратным клапаном и вентилем Aquastrom „VT“ , а также термо- метром...
-
