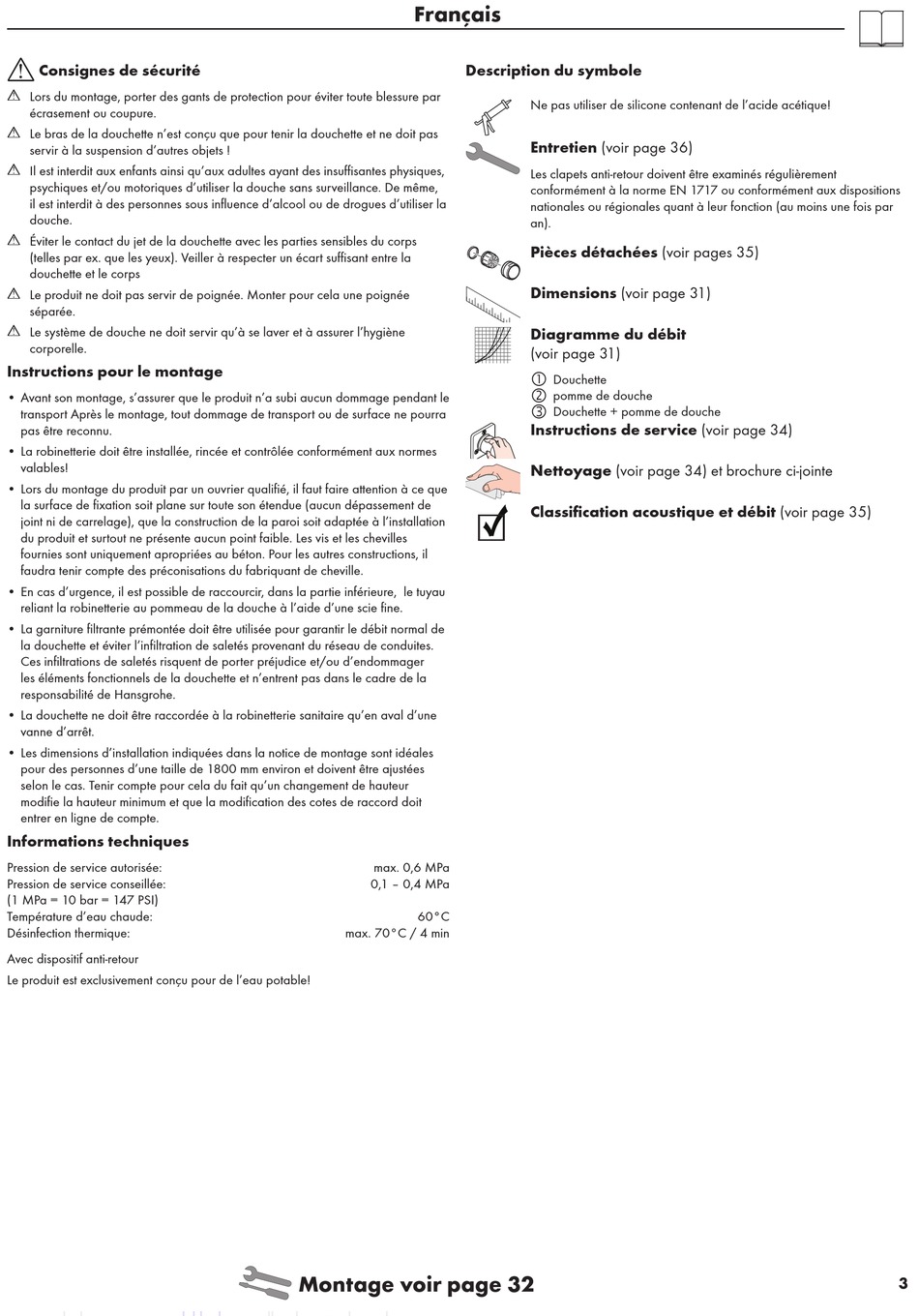

Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le bras de la douchette n'est conçu que pour tenir la douchette et ne doit pas
servir à la suspension d'autres objets !
Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même,
il est interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la
douche.
Éviter le contact du jet de la douchette avec les parties sensibles du corps
(telles par ex. que les yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Le produit ne doit pas servir de poignée. Monter pour cela une poignée
séparée.
Le système de douche ne doit servir qu'à se laver et à assurer l'hygiène
corporelle.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée conformément aux normes
valables!
• Lors du montage du produit par un ouvrier qualifié, il faut faire attention à ce que
la surface de fixation soit plane sur toute son étendue (aucun dépassement de
joint ni de carrelage), que la construction de la paroi soit adaptée à l'installation
du produit et surtout ne présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour les autres constructions, il
faudra tenir compte des préconisations du fabriquant de cheville.
• En cas d'urgence, il est possible de raccourcir, dans la partie inférieure, le tuyau
reliant la robinetterie au pommeau de la douche à l'aide d'une scie fine.
• La garniture filtrante prémontée doit être utilisée pour garantir le débit normal de
la douchette et éviter l'infiltration de saletés provenant du réseau de conduites.
Ces infiltrations de saletés risquent de porter préjudice et/ou d'endommager
les éléments fonctionnels de la douchette et n'entrent pas dans le cadre de la
responsabilité de Hansgrohe.
• La douchette ne doit être raccordée à la robinetterie sanitaire qu'en aval d'une
vanne d'arrêt.
• Les dimensions d'installation indiquées dans la notice de montage sont idéales
pour des personnes d'une taille de 1800 mm environ et doivent être ajustées
selon le cas. Tenir compte pour cela du fait qu'un changement de hauteur
modifie la hauteur minimum et que la modification des cotes de raccord doit
entrer en ligne de compte.
Informations techniques
Pression de service autorisée:
Pression de service conseillée:
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude:
Désinfection thermique:
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau potable!
Français
Description du symbole
max. 0,6 MPa
0,1 – 0,4 MPa
60°C
max. 70°C / 4 min
Montage voir page 32
Ne pas utiliser de silicone contenant de l'acide acétique!
Entretien (voir page 36)
Les clapets anti-retour doivent être examinés régulièrement
conformément à la norme EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur fonction (au moins une fois par
an).
Pièces détachées (voir pages 35)
Dimensions (voir page 31)
Diagramme du débit
(voir page 31)
Douchette
pomme de douche
Douchette + pomme de douche
Instructions de service (voir page 34)
Nettoyage (voir page 34) et brochure ci-jointe
Classification acoustique et débit (voir page 35)
3
