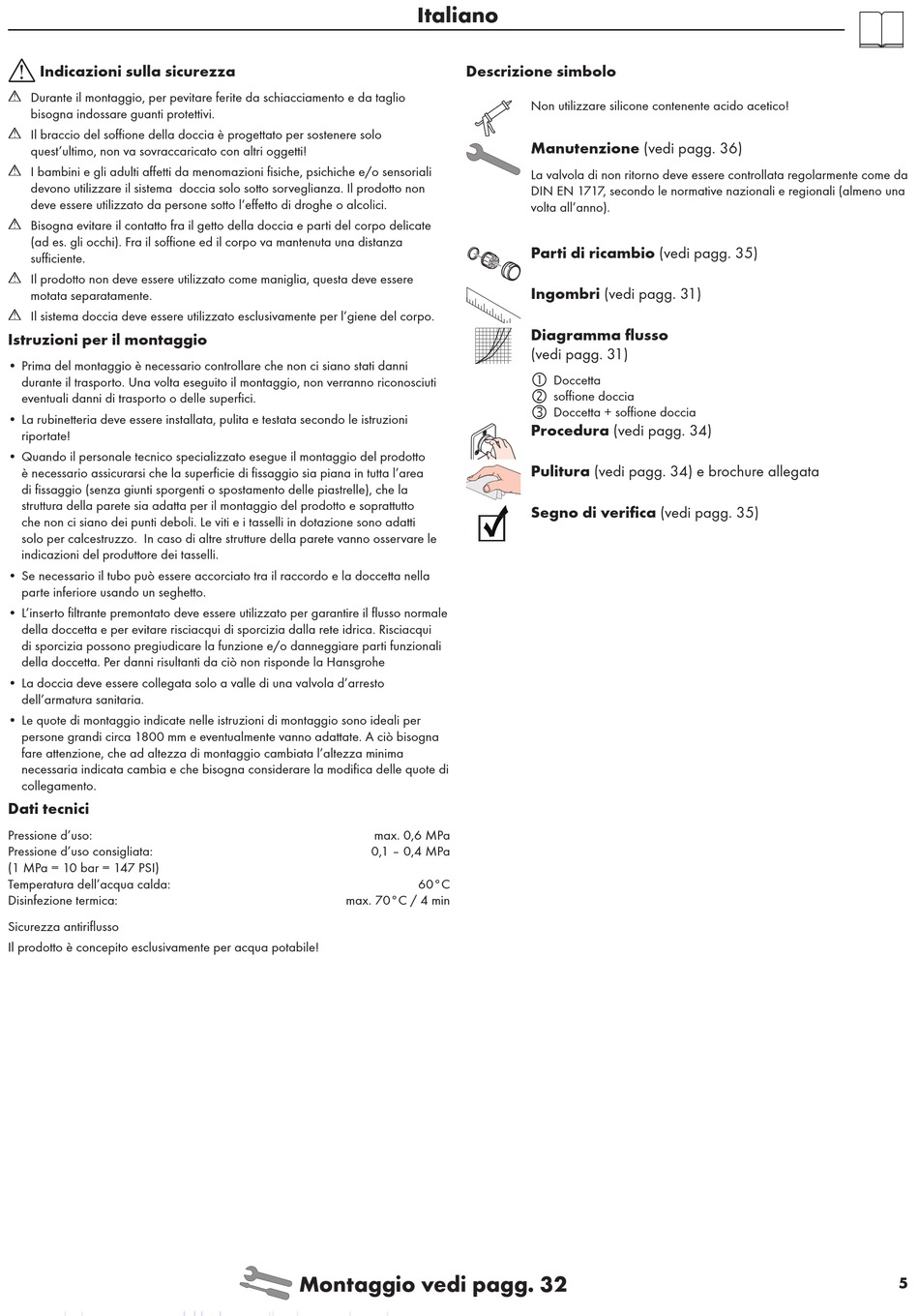

Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio
bisogna indossare guanti protettivi.
Il braccio del soffione della doccia è progettato per sostenere solo
quest'ultimo, non va sovraccaricato con altri oggetti!
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/o sensoriali
devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non
deve essere utilizzato da persone sotto l'effetto di droghe o alcolici.
Bisogna evitare il contatto fra il getto della doccia e parti del corpo delicate
(ad es. gli occhi). Fra il soffione ed il corpo va mantenuta una distanza
sufficiente.
Il prodotto non deve essere utilizzato come maniglia, questa deve essere
motata separatamente.
Il sistema doccia deve essere utilizzato esclusivamente per l'giene del corpo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata secondo le istruzioni
riportate!
• Quando il personale tecnico specializzato esegue il montaggio del prodotto
è necessario assicurarsi che la superficie di fissaggio sia piana in tutta l'area
di fissaggio (senza giunti sporgenti o spostamento delle piastrelle), che la
struttura della parete sia adatta per il montaggio del prodotto e soprattutto
che non ci siano dei punti deboli. Le viti e i tasselli in dotazione sono adatti
solo per calcestruzzo. In caso di altre strutture della parete vanno osservare le
indicazioni del produttore dei tasselli.
• Se necessario il tubo può essere accorciato tra il raccordo e la doccetta nella
parte inferiore usando un seghetto.
• L'inserto filtrante premontato deve essere utilizzato per garantire il flusso normale
della doccetta e per evitare risciacqui di sporcizia dalla rete idrica. Risciacqui
di sporcizia possono pregiudicare la funzione e/o danneggiare parti funzionali
della doccetta. Per danni risultanti da ciò non risponde la Hansgrohe
• La doccia deve essere collegata solo a valle di una valvola d'arresto
dell'armatura sanitaria.
• Le quote di montaggio indicate nelle istruzioni di montaggio sono ideali per
persone grandi circa 1800 mm e eventualmente vanno adattate. A ciò bisogna
fare attenzione, che ad altezza di montaggio cambiata l'altezza minima
necessaria indicata cambia e che bisogna considerare la modifica delle quote di
collegamento.
Dati tecnici
Pressione d'uso:
Pressione d'uso consigliata:
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda:
Disinfezione termica:
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua potabile!
Italiano
Descrizione simbolo
max. 0,6 MPa
0,1 – 0,4 MPa
60°C
max. 70°C / 4 min
Montaggio vedi pagg. 32
Non utilizzare silicone contenente acido acetico!
Manutenzione (vedi pagg. 36)
La valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno una
volta all'anno).
Parti di ricambio (vedi pagg. 35)
Ingombri (vedi pagg. 31)
Diagramma flusso
(vedi pagg. 31)
Doccetta
soffione doccia
Doccetta + soffione doccia
Procedura (vedi pagg. 34)
Pulitura (vedi pagg. 34) e brochure allegata
Segno di verifica (vedi pagg. 35)
5
