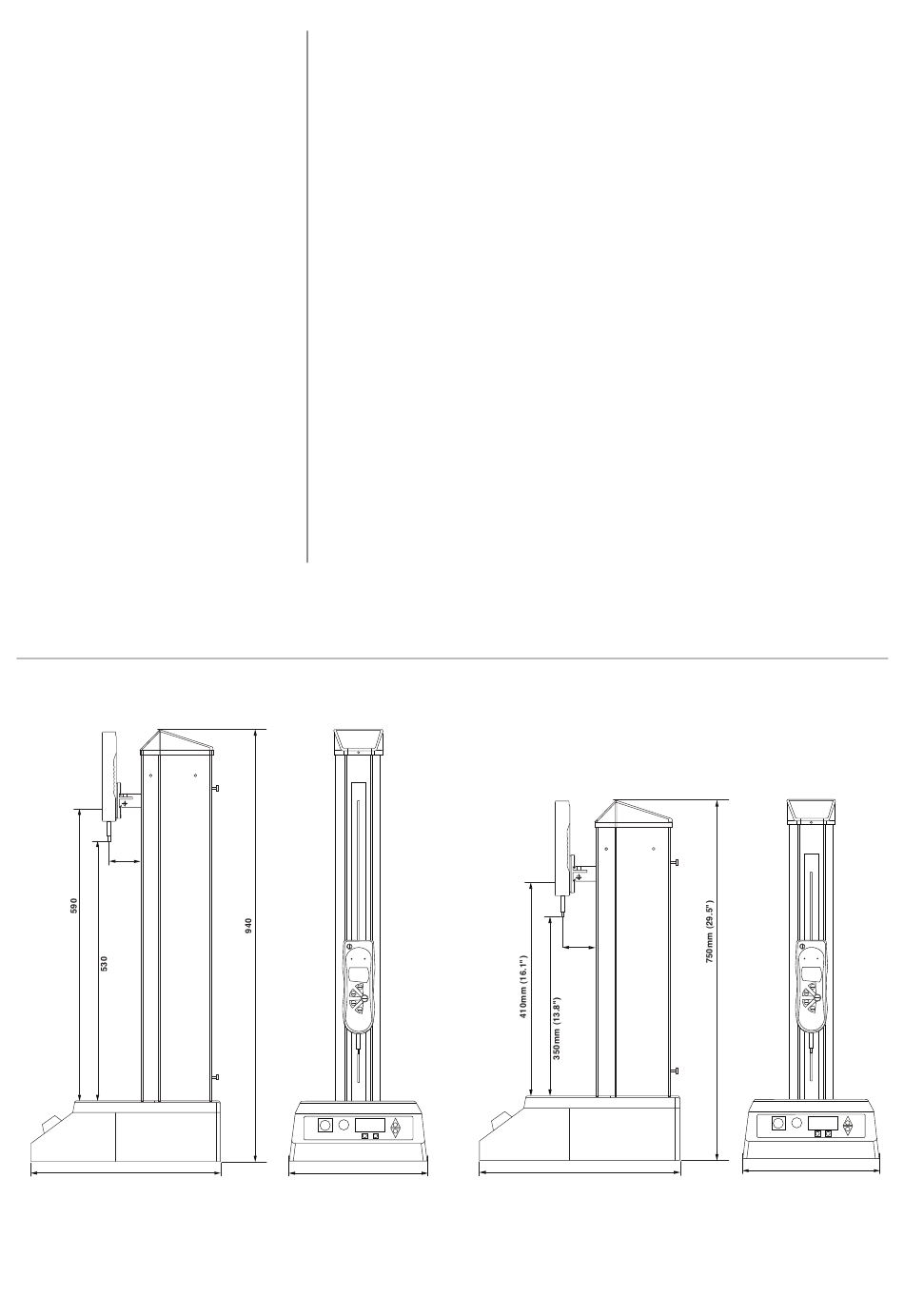

Abmaße
70.5
Verfahrbarer
Weg
Ausladung
Lichte Höhe
414
MultiTest 1-d
Seite 9
Befestigen Sie eine S-förmige Messzelle, indem Sie sie an ein
Tension Block Modul anschrauben, dann fahren Sie fort wie
bei der Montage eines Kraftmessgeräts. Wenn Sie eine
spezielle Halterung erworben haben, schrauben Sie diese an
Ihr Kraftmessgerät/Messzelle und/oder Ihren MultiTest-d an.
Eine Art, Schaden herbeizuführen könnte sein, den Prüfstand
nach unten zu fahren, bis die Messzelle (oder der
Messbolzen an den AFG oder BFG Geräten) auf etwas Festes
stößt. Dieses Risiko ist besonders hoch, wenn der Betreiber
noch nicht mit der Bedienung des neuen Prüfstands vertraut
ist. Deshalb ist es sehr wichtig, die Endlagenschalter so zu
fixieren, dass die Aufwärts/Abwärtsbewegung des
Messschlittens so begrenzt wird, dass ein Überfahren oder
das Aufbringen einer Überlast auf die Probe verhindert wird.
Justieren Sie die Endlagenschalter entsprechend den
Abmaßen Ihrer Probe und den Prüfanforderungen.
Oberer
Endlagenschalter
Coms
Mecmesin
Pass
Fail
MAX
ESC
UNITS
MENU
RESET
ENTER
TXD
UP
ZERO
DOWN
Unterer
Endlagenschalter
MultiTest 1-d
290
70.5mm
(2.8")
Verfahrbarer
Weg
Ausladung
Lichte Höhe
414mm (16.3")
MultiTest 2.5-d
Oberer
Endlagenschalter
Coms
Mecmesin
Fail
Pass
MAX
ESC
UNITS
MENU
RESET
ENTER
TXD
UP
ZERO
DOWN
Unterer
Endlagenschalter
MultiTest 2.5-d
290mm (11.4")
