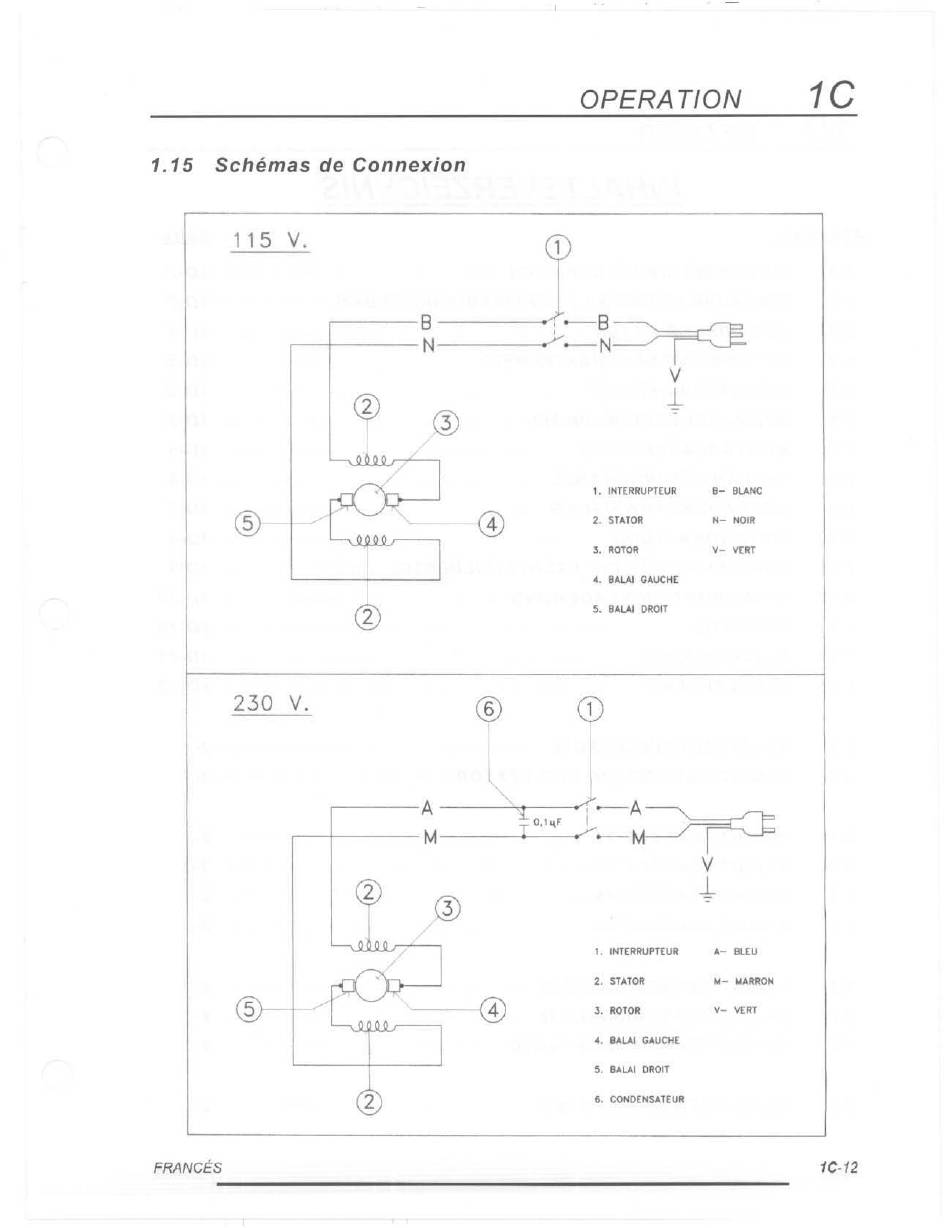

1.15 Schémas de Connexion
115 V.
OPERATION
te
@--
B
N
-@
1. INTERRUPTEUR
2. STATOR
3. ROTOR
4. BALAI GAUCHE
5. BALAI DROIT
B- BLANC
N- NOIR
v-
VERT
FRANCÉS
230
V.
A
M
®
!
1. INTERRUPTEUR A- BLEU
2. STATOR
1.4- MARRON
@
3. ROTOR
V- VERT
4. BALAI GAUCHE 5. BALAI DROIT 6. CONDENSATEUR
1C-12
