6.4

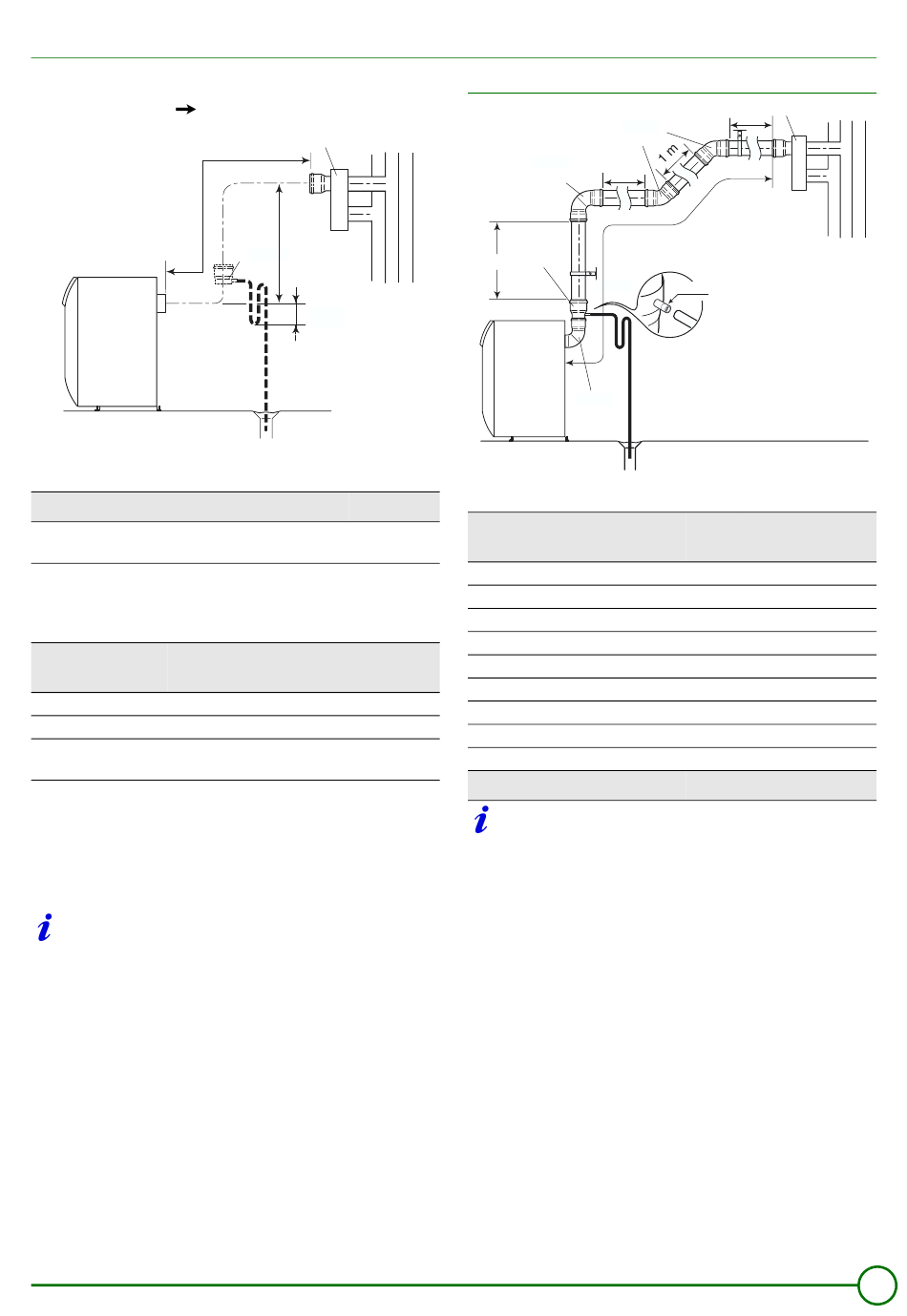

Dichte Sammelleitung - Anschlusstyp C
Nur für Heizkessel mit 5-6 Glieder
Adapter CX95 Ø80/125
2 x Ø80 verwenden.
L
ø80/125
* Mindesthöhe Siphon
Glieder Anzahl
Lmax
3CE parallel
Das Maß Lmax ergibt sich durch Addition der Längen der geraden
Luft-/Abgasleitungen und der Längenäquivalenz der entsprechenden
anderen Bauteile.
Bezeichnung
Durchmesser
1 Kniestück 87°
Ø 80/125
2 45°-Kniestücke
Ø 80/125
1 Kondensatsammler
Ø 80/125
(**)
** Der Kondensatsammler DY59ist nur erforderlich, wenn der die
Länge der vertikalen Leitung 0.4 Meter übersteigt. Der
Kondensatsammler muss an der Basis der vertikalen Leitung
montiert werden. An den Kondensatsammler ist ein flexibler
Schlauch anzubringen. Die Abführung des Kondensats kann in eine
Abwasserleitung erfolgen.
Der flexible Schlauch zur Kondensatabführung ist so
anzubringen, dass er einen Siphon bildet, damit die Dichtheit
der Rauchgasabführung gewährleistet ist. Die dynamische
Höhe des Siphons muss mindestens 50 mm betragen.
16/05/06 - 300004056-001-B
- 3CE parallel
42
CX 95
H**
DY 59**
50 mm*
8518N050
5
6
m
13
6
Äquivalente Länge
Kolli
in m
CX76
1
CX68
1
DY59
1
Anwendungsbeispiel - Heizkessel mit 5 Elementen
CX 76
ø80/125
DY 59
2 m
CX 76
ø80/125
8518N053
Bezeichnung
Bogen 87°
Kondensatsammler
Vertikales Rohr
Bogen 87°
Horizontales Rohr
Bogen 45°
Schräges Rohr
Bogen 45°
Horizontales Rohr
L 3CE parallel
Es muss sichergestellt werden, dass L geringer als Lmax ist
GS 140 F BE
CX 95
1 m
CX 68
ø80/125
1 m
L
ø 14,5
Äquivalente Länge in
Kolli
CX76
DY59
CX76
CX68
CX68
3CE
m
1
1
2
1
1
0.5
1
0.5
1
9
19
